Eシリーズ自動ディスペンシングシステム
86
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
工場出荷時のデフォルト設定の復元（メモリーのクリア）
すべてのプログラムを削除し、すべてのシステム設定を工場出荷時のデフォルト値に戻すには、以下の手順に従って操作しま
す。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
すべてのプログラムが、USBメニューのSAVE ALL PROGRAMSコマンドでバックアップされていること。59ページの
「SVC USBポートを使用してプログラムをアップロード/ダウンロードする方法」を参照してください。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNを押して、UTILITY
MENUに移動します。
• ENTERを押します。
[MENU 1] 2/2
08*Utility Menu
09 Diagnostic
2
>
• MOVE UP / DOWNを押して、MEMORY
に移 動します。
• ENTERを押します。
[UTILITY] 1/1
01 Program
02*Memory
03 Key Beep
04 Online Signals
05 Barcode Scanner
06 System Lockout
3
>
• 1 CLEAR MEMORYを押します。
• F 1を押します。
Memory Utility
------------------------------
1 Clear Memory
2 Tool Offset
Select: _
[F1] OK
4
(9x)>
• Enter the clear memory password
(99999999).
• F1を押して、メモリーをクリアします。
システムにより、メモリーがクリアされます。
二次的な確認は行われません。
Clear Memory
WARNING!
This will erase all data from
all program numbers.
Password: _
[F1] OK
Eシリーズ自動ディスペンシングシステム
87
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
技術仕様技術仕様
寸法
ロボット脚用の取り付け穴テンプレート
ロボットの足の取り付け穴をドリルで開ける場合はこれらの寸法を使用してください。
4 x M5 タップ穴
B
A
寸法 E2 E3 E4 E5 E6
A (幅) 370 mm (15") 490 mm (19") 590 mm (23") 690 mm (27") 808 mm (32")
B (高さ) 510 mm (20") 644 mm (25") 644 mm (25") 814 mm (32") 812 mm (32")
C (奥行き) 414 mm (16") 519 mm (20") 617 mm (24") 718 mm (28") 718 mm (28")
寸法 E2 E3 E4 E5 E6
A
302 mm
(11.88")
400 mm
(15.75")
500 mm
(19.69")
500 mm
(19.69")
500 mm
(19.69")
B
300 mm
(11.81")
410 mm
(16.14")
510 mm
(20.08")
510 mm
(20.08")
510 mm
(20.08")
C
B
A
Eシリーズ自動ディスペンシングシステム
88
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

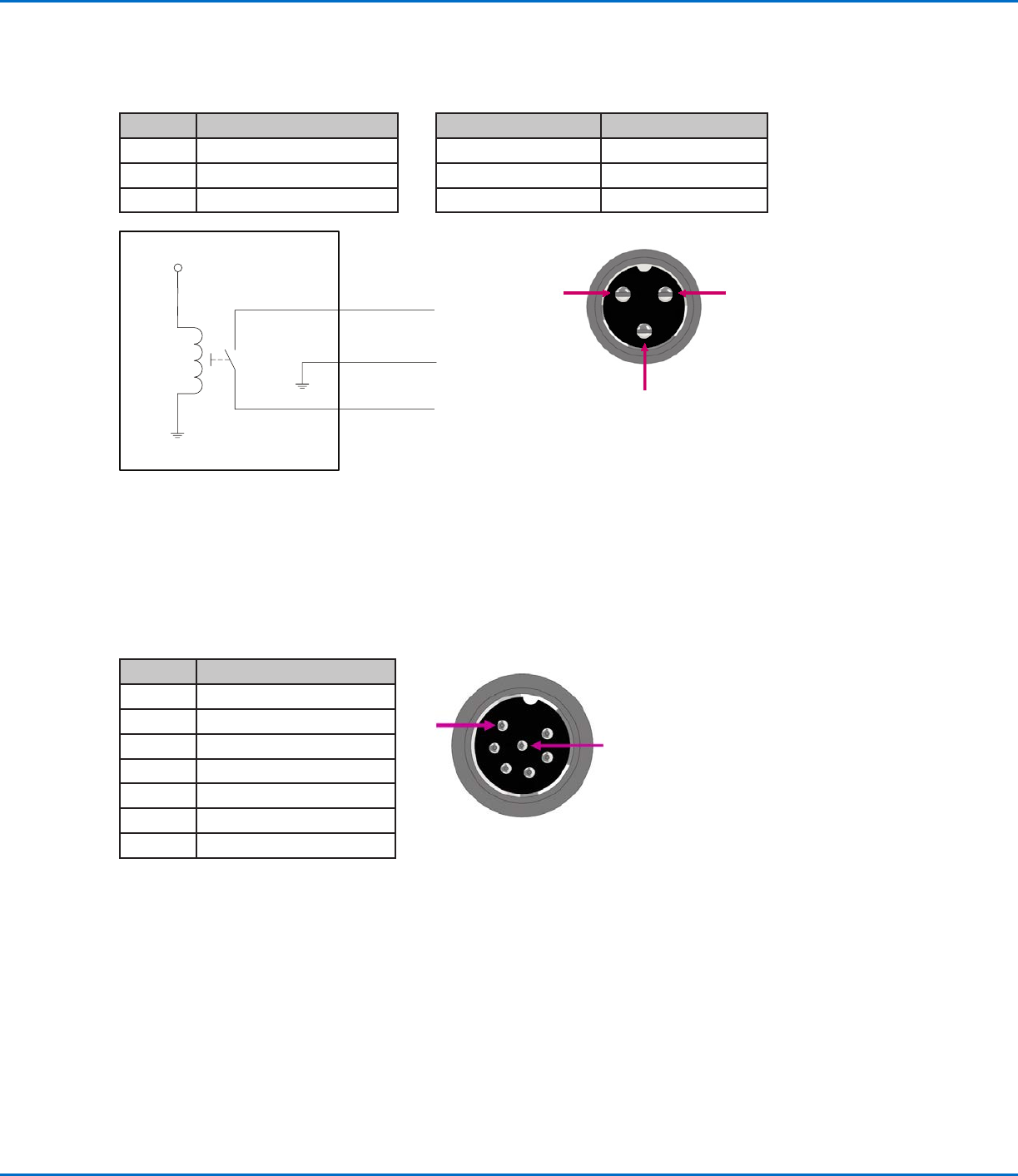

MaximumVoltage MaximumCurrent
125 VAC 15A
250 VAC 10A
28 VDC 8A
ピン 説明
1 NOM（通常開）
2 COM（コモン）
3 EARTH（接地）
外部コントロールポ ート
注記:
• 入力は極性を感知しません。
• オプションのスタート/ストップボックスアクセサリーは、このポートの入出力接続処理を簡素化します。パーツ番号について
は、80ページの「アクセサリー」を参照してください。
ピン 説明
1 GND
2 開始信号
3 モーター出力
4 動 作アイドル
5 Run / Teach
6 緊急停止
7 緊急停止
1
7
2
1 3
ピン1
ピン2
ピン3
+24V
リレー
配線図
ディスペンサーポート
