付録D、高さセンサーの設定と使用(続き)付録D、高さセンサーの設定と使用(続き)
高さセンサー機能を使用するには高さセンサー機能を使用するには
前提条件
システムが適切に設定されていること。34ページの「Setup (設定)」を参照してください。
高さセンサーが設置され、有効になっていて、設定されていること。130 ページの「高さセンサーを設定するには」を参照し
てください 。
高さセンサー機能を使用して編集するプログラムを開いていること。

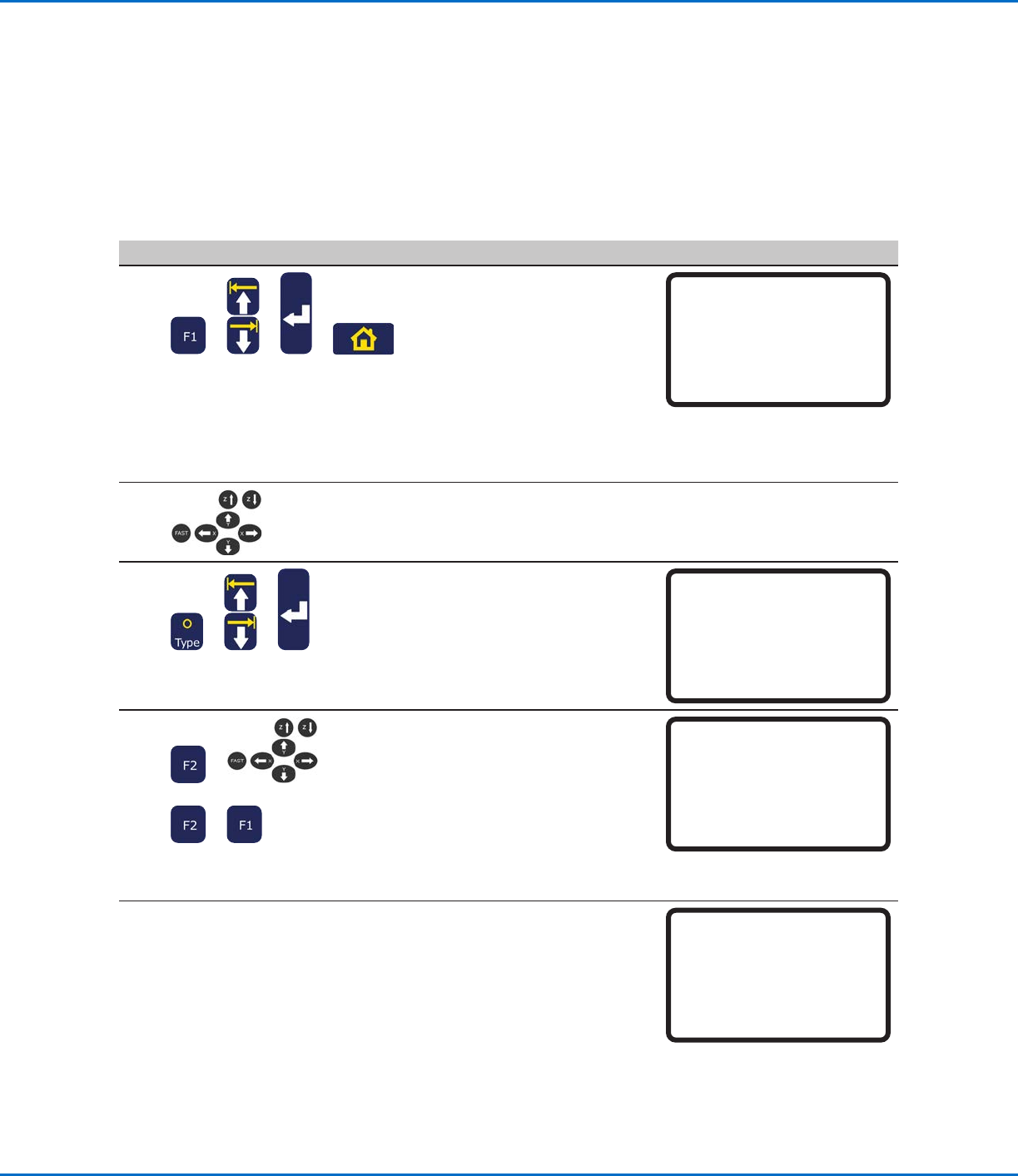

# 操作キー ステップ ティー チペンダント表示
1
> > >
• F 1を押します。
• MOVE UP / DOWNでTEACH/
RUNに移動します。
• ENTERを押します。
• HOMEを押します。パスワードが要
求される場合には、パスワードを入
力します。
システムには、シャットダウンする前
に変更された最後のプログラム番
号が開きます。
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2 • 塗布領域ごとに高さをチェックする
位置にジョグキーで移動します。
3
> >
• TYPE を押します。
• HEIGHT SENSOR まで MOVE
UP / DOWN を押します。
• ENTERを押します。
[TYPE] 4/4
22 Fill Area
23 Acceleration
24 Dummy Point
25 Wait Time
26 Stop Point
27 Park Position
28*Height Sensor
4
> >
>
• プローブを下降させるには、F2 を
押します。
• Z ジョグキーを使用して、目的の
XYZ 位置にプローブを移動し、そ
の位置の約 10 mm (0.4 インチ)
上までプローブを下降させます。
• プローブを上昇させるには、F2 を
押します。
• 値を確定するには、F1 を押します。
Height Sensor
------------------------------
X: 58.42 mm
Y: 114.35 mm
Z: 10.00 mm
[F1] OK [F2]Probe [F3] Current
シ ス テ ム に よ り 、プ ロ グ ラ ム 実 行 ご
とに塗布領域の高さがチェックさ
れます。
プログラムの例を右に示します。
0001>Z Clearance Rel 5.000
0002 EMPTY
0003 Height Sensor
0004 EMPTY
0005 Dispense Dot 0.150
0006 Dispense Dot 0.150
0007 End Program
