Eシリーズ自動ディスペンシングシステム
66
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パターンの作成（続き）
円弧を作成する方法（続き）
# 操作キー ステップ ティー チペンダント表示
7
>
• SHIFT > 3を押し、Line Endポイントとし
て、その位置を登録します。
• 必要に応じて、XYZ座標を変更します。
Line End 1/4
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
8
>
• F2を押して、Line Endパラメーター画面を
移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
9
>
• SHIFT > ENDを押して、プログラムの終わ
りを登 録します。
10
• STARTを押して、プログラムを実行します。
Eシリーズ自動ディスペンシングシステム
67
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

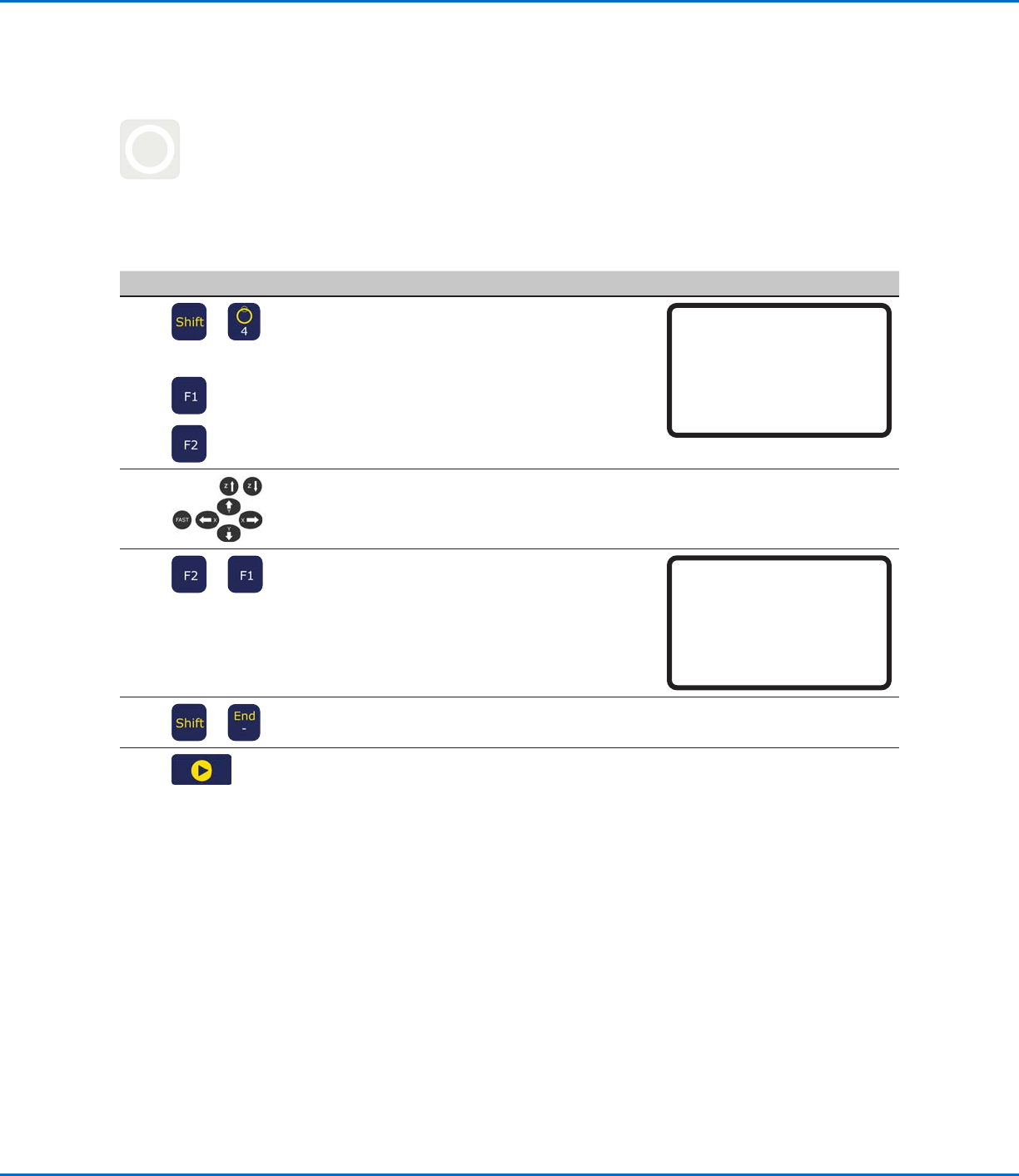

サークルを作成する方法
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
または
• SHIFT > 4を押して、Circleメニューを開
きます。
• F1を押して、サークル直径上の3点を選択
し 、サ ー ク ル を 作 成 し ま す 。
• F 2 を 押 し て 、サ ー ク ル の 中 心 点 を 入 力 し 、サ
ークルを作 成します。
Circle
------------------------------
[F1] 3-Point [F2] Center Point
------------------------------
2 • ディスプレイ上に表示される指示に従
い、XYZ座標を入力します。
3
>
• F2を押して、パラメーター画面を移動しま
す。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Circle 5/5
------------------------------
Retract Distance: 0.00 mm
Retract Low: 10.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
4
>
• SHIFT > ENDを押して、プログラムの終わ
りを登 録します。
5
• STARTを押して、プログラムを実行します。
パターンの作成（続き）
Eシリーズ自動ディスペンシングシステム
68
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

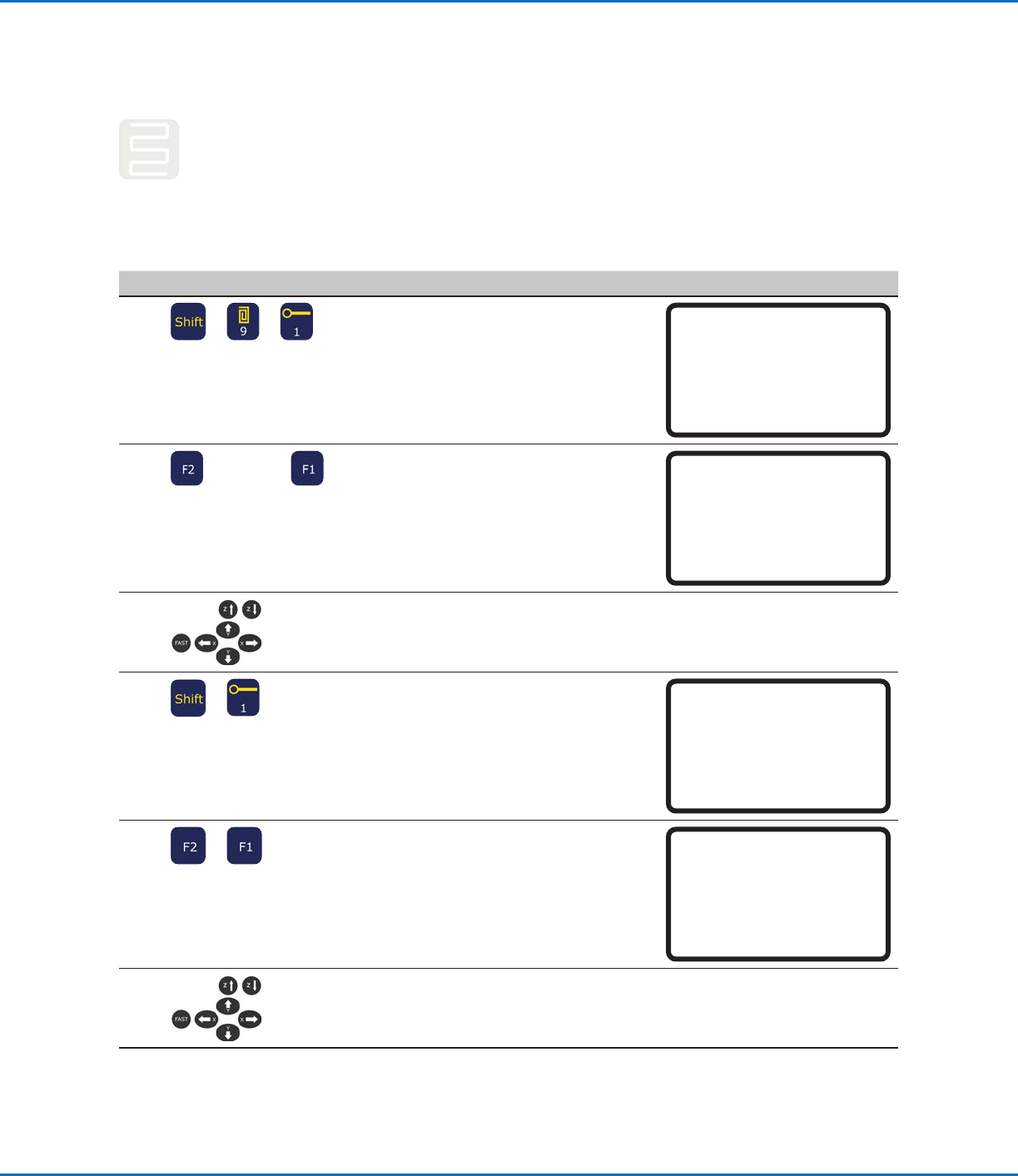

領域を埋める方法
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SHIFT > 9を押して、Fill Areaメニューを
開き、Fill Typeを選択します。
• 1 RECTANGLEを押します。
注 記：この手順では、方形領域を埋める方
法について記載します。領域埋めの種類に
ついては、108ページの「22 Fill Area」を
参 照してください 。
Fill Area 1/2
------------------------------
Fill Type: 2
1 Rectangle 5 Circle Out
2 Rectangle In 6 Polygon In
3 Rectangle Out 7 Polygon Out
4 Circle In
[F1] OK [F2] Next
2
>xx.xx>
• F2を押して、Fill Areaパラメーター画面に
移 動します。
• 埋める領域のWidthとBand設定を入力
し、F1を押して設定を保存し、プログラムに
戻ります。
Fill Area 2/2
------------------------------
Width: 0.00 mm
Band: 0.00 mm
[F1] OK [F2] Next
3 • ノズルを、埋める領域の上側左端に移動し
ます。
4
>
• SHIFT > 1を押し、Line Startポイントとし
て、その位置を登録します。
Line Start 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
5
>
• F2を押して、Line Startパラメーター画面
に移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line Start 2/2
------------------------------
Line Speed: 10.0 mm/s
Pre-move Delay: 0.00 s
Settling Distance: 0.00 mm
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
6 • ノズルを、埋める領域の下側右端に移動し
ます。
次のページに続く
パターンの作成（続き）
