Eシリーズ自動ディスペンシングシステム
111
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
FillAreaType6.PolygonIn(OutertoInner)
このコマンドは、多角形の外側から中心に向かってスパイラル形の経路に沿ってノズルを移動させて、指定された範囲を塗布しま
す。 Polygon In コマンドを入力した後に、塗布する範囲の最初のコーナーの Line Start ポイント、Line Start の後の各コーナー
の Line Passing ポイント、および範囲の最後のコーナーの Line End ポイントを入力します。
注記：回転矩形にはPolygon InまたはPolygon Outを使用してください。
Line Start
Line End
Fill Area
Line Passing
Line Passing
例：
幅 = 5 mm
バンド = 15 mm
幅 = 5 mm
幅 = 5、バンド = 0の場合のPolygon In 幅 = 5、バンド = 15の場合のPolygon In
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
FillAreaType5.CircleOut
このコマンドは、円の中心から外側に向かうらせん状の軌道に沿ってノズルを移動し、定義された円形バンド領域を埋めます。Fill
Area Circle Outコマンドの入力後、埋める円の中心にノズルを移動し、その位置をLine Startポイントとして設定します。次に、
ノズルを円の外周上へ真っ直ぐ移動し、その位置をLine Endポイントとして入力します。
Line Start
Line End
FillArea
例：
幅 = 5 mm
バンド = 15 mm
幅 = 5 mm
幅 = 5、バンド = 0の場合のCircle Out 幅 = 5、バンド = 15の場合のCircle Out
Eシリーズ自動ディスペンシングシステム
112
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
23Acceleration
Acceleration
------------------------------
Value: 50 mm/s2
[F1] OK
操作キー 機能
>
連続的な経路に沿ったポイント間のロボット軸の加速度を制御します。このコマンドは、線形の塗布パ
ターンでシャープなコーナーを作成する場合に便利です。
デフォルト（推奨）：50（mm/s
2
）
範囲：20〜500（mm/s
2
）
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）

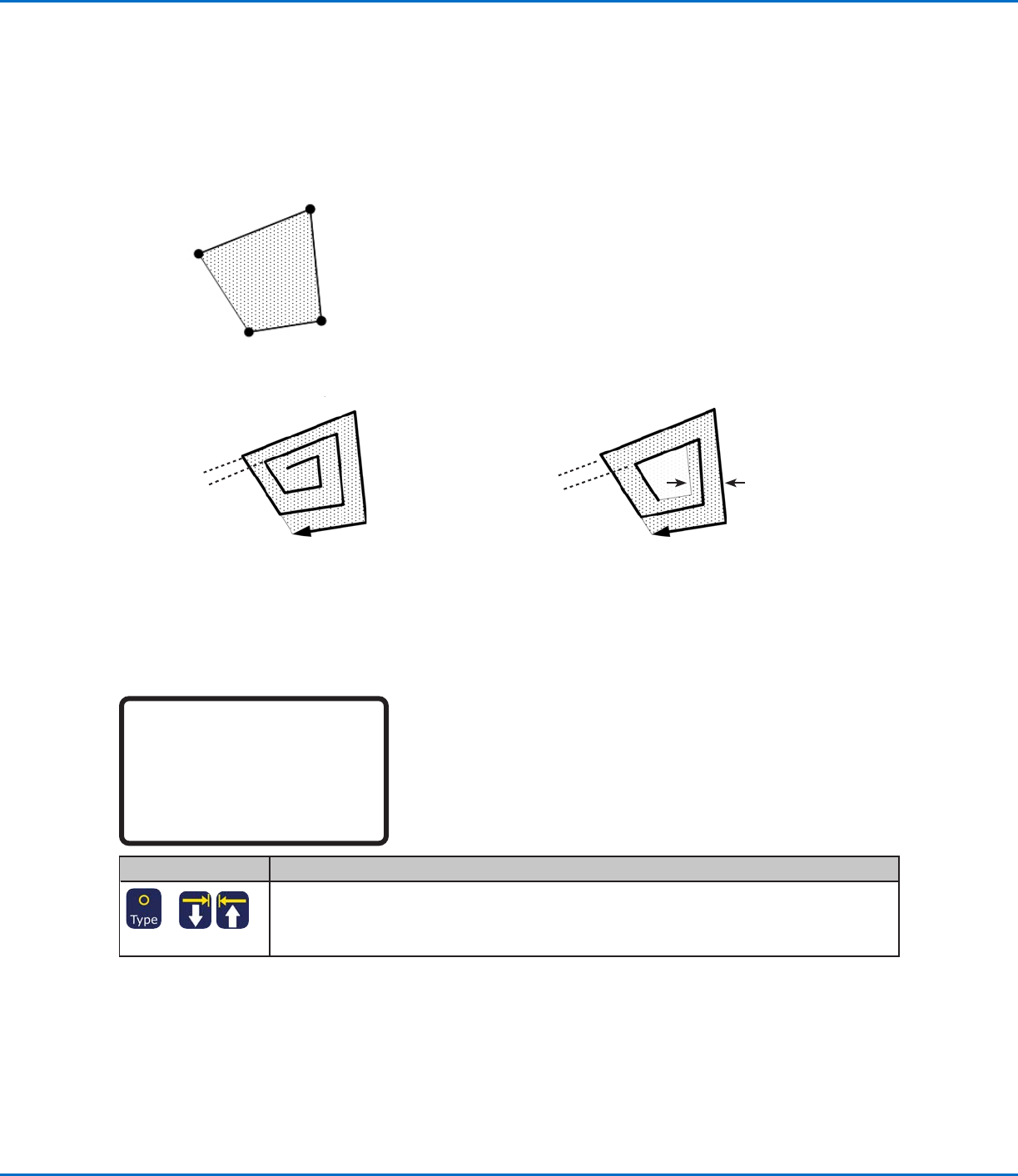

FillAreaType7.PolygonOut(InnertoOuter)
このコマンドは、多角形の内側から外側のエッジに向かってスパイラル形の経路に沿ってノズルを移動させて、指定された範囲を
塗布します。 Polygon Out コマンドを入力した後に、塗布する範囲の最初のコーナーの Line Start ポイント、Line Start の後の
各コーナーの Line Passing ポイント、および範囲の最後のコーナーの Line End ポイントを入力します。
注記：回転矩形にはPolygon InまたはPolygon Outを使用してください。
Line Start
Line End
FillArea
Line Passing
Line Passing
例：
幅 = 5 mm
バンド = 15 mm
幅 = 5 mm
幅 = 5、バンド = 0の場合のPolygon Out 幅 = 5、バンド = 15の場合のPolygon Out
Eシリーズ自動ディスペンシングシステム
113
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
24DummyPoint
Dummy Point 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
Dummy Point 2/2
------------------------------
Speed: 10.0 mm/s
[F1] OK [F2] Next
操作キー 機能
>
現在のXYZ位置をダミーポイントとして登録します。ノズルはこのポイントを通過します。ダミーポイ
ントは、塗布対象基材上の障害物を避ける際に便利です。
• F1を押すと、表示されている座標にダミーポイントが設定されます。
• F3を押すと、現在のノズル位置にダミーポイントが設定され、XYZ座標も更新されます。
SPEEDは、ロボットがダミーポイントに移動する速度を設定します。範囲：0〜500（mm/s）
25WaitTime
Wait Time
------------------------------
Value: 1.0 s
[F1] OK
操作キー 機能
>
現在のXYZ位置に遅延時間を設定します。このコマンドが実行されると、システムは塗布を停止し、指
定されたWait Time値だけ待機します。
範囲：0〜99999（s）
26StopPoint
Stop Point
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F3] Current
操作キー 機能
>
現在のXYZ位置にストップポイントを登録します。このコマンドが実行されると、ノズルは登録された位置に移
動し、システム動作を一時停止し、STARTボタンが押されるまでシステムを待機させます。
• F1を押すと、表示されている座標にストップポイントが設定されます。
• F3を押すと、現在のノズル位置にストップポイントが設定され、XYZ座標も更新されます。
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
