運転（続き）運転（続き）
塗布サイクル時の一時停止
塗布サイクル中でも、いつでもSTARTを押して、システムを一時停止することができます。ノズルはPause Statusで指定され
た位置に移動するか、あるいは次のプログラムポイントで停止します。
注 記：システムが塗布中に一時停止されると、システムはディスペンサーを停止し、パターンは完了しません。
システムのパージ
システムをパージするには、DISPENSER PURGEボタンを押します。
注 記：システムが自動的にパージを行うように設定することもできます。41ページの「Auto Purge」を参照してください。
システム のシャットダウン
1. 特別なシャットダウン手順については、ディスペンシングシステムの説明書を参照してください。
2. ロ ボットの スイッチ をオフにしま す。
部品番号部品番号
パーツ番号
パーツ番号
(ヨーロッパ仕様)*
説明
7360852 7361345 ロボット、E2、200 x 200 x 50 mm (8 x 8 x 2 インチ)
7360853 7361346 ロボット、E3、300 x 300 x 50 mm (12 x 12 x 4 インチ)
7360854 7361347 ロボット、E4、400 x 400 x 100 mm (16 x 16 x 4 インチ)
7360855 7361348 ロボット、E5、500 x 500 x 150 mm (20 x 20 x 6 インチ)
7362101 7362102 ロボット、E6、620 x 620 x 150 mm (24 x 20 x 6 インチ)
*ヨーロッパ安全規定に準拠
Eシリーズ自動ディスペンシングシステム
80
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
アクセサリーアクセサリー
注 記：交換用部品については、www.nordsonefd.com/RobotMaintenanceGuideの保守に関する説明を参照してください。
保護カバー
ノードソン EFD 保護カバーは、当社のオートディスペンスシステム製品ラインと完全に一体化されま
す。 これらの CE 認定カバーは、外部塗布コントロール、セーフティライトカーテン、内部電子コントロ
ールボックスと配線路を備えているため、より短時間で安全に設定でき、EU 機械指令 2006/42/EC
にも適 合しています。
パーツ番号 説明 使 用 可 能 な ロボットモ デル
7362738
小型保護カバー
E2, E3
7362766
小型保護カバー (ヨーロッパ)
7362739
大型保護カバー
E4, E5
7362767
大型保護カバー (ヨーロッパ)
組み立て済み出力ケーブル
部品番号 パーツ番号 説明
7360551 ディスペンサーとロボットを接続するための標準ケーブル
7360761
ディスペンサーとロボットを接続するための単一電圧起動ケーブル（複数ディ
スペンサー/コントローラ接続用に別系統接続あり）
7360554
2台までのディスペンサー/コントローラをロボットに接続するデュアル電圧
起動ケーブル
:
7362573
ValveMate 8000 チャネル 4 つをすべて使用する場合に、ValveMate
™
8000 とロボットを接続する I/O インターフェイスケーブル
7360558
2台のPICO DCONドライバーまたは2台のPICO Toµch
™
コントロ ーラをロ
ボットに接続するためのデュアルコネクターケーブル
7362356
最大 2 つの Liquidyn
®
V10 コントローラーをロボットに接続できるデュア
ルコネクターケーブル
7362357
最大 2 つの Liquidyn V200 コントローラーをロボットに接続できるデュア
ルコネクターケーブル
7362373
Liquidyn V200 コントローラーをロボットに接続できるシングルコネクター
ケーブル
なし 7015086 DB9メスストレートシリアルケーブル（RS-232接続用）
Eシリーズ自動ディスペンシングシステム
81
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

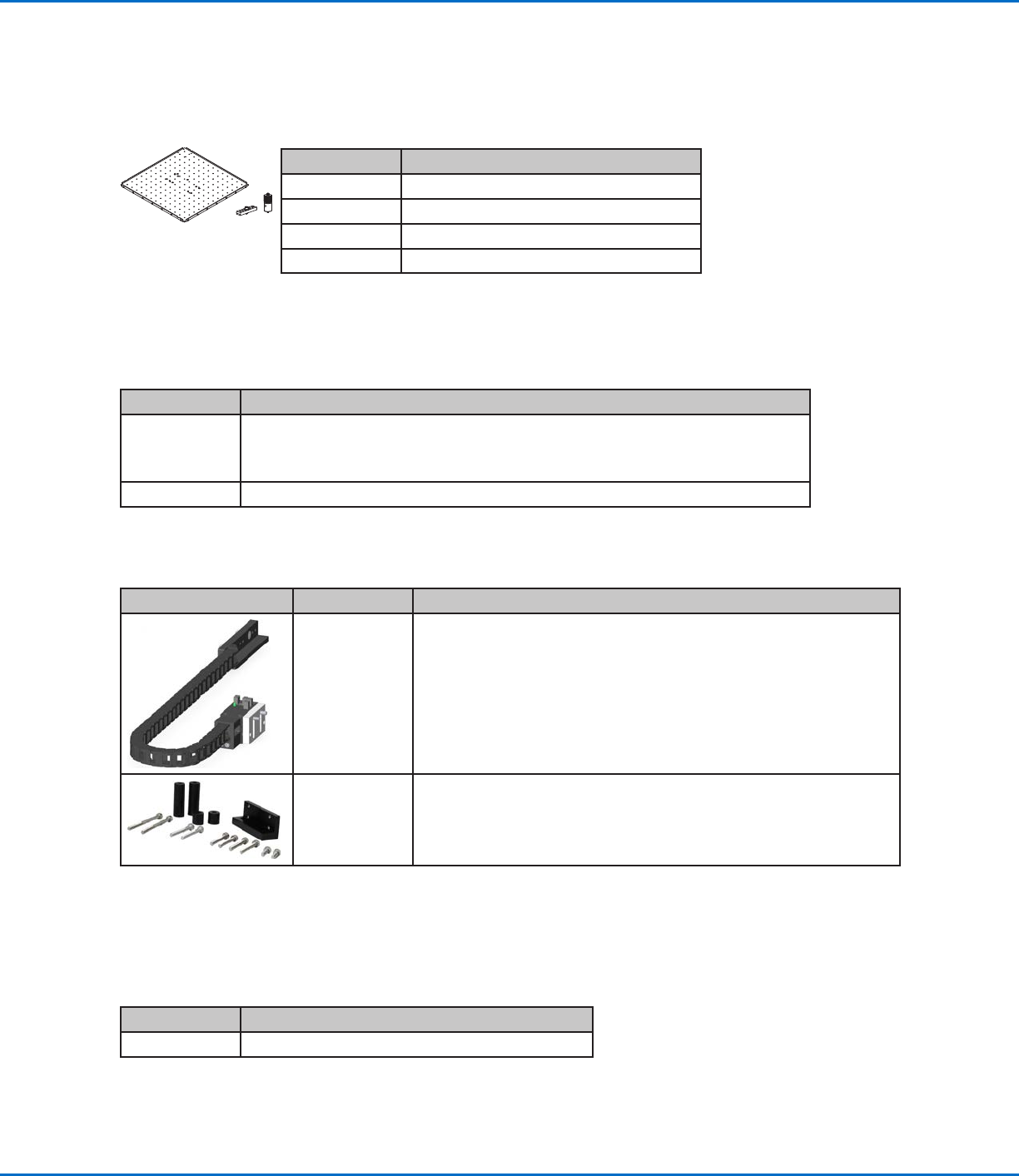

治具用プレート
すべてのプレートには、4つのエッジレベラーと4つのレベル調整マウントが含まれています。
パーツ番号 説明
7028276 200 mm治具用プレート
7028277 300 mm治具用プレート
7028278 400 mm治具用プレート
7028279 500 mm治具用プレート
スタート/ストップボックス
スタート/ストップボックスアクセサリーは、始動ボタン、緊急停止ボタンなど、リモート機能用の入出力接続を簡単に使用でき
るようにするものです。結線図については、90ページの「入出力の接続例」を参照してください。
部品番号 説明
7363285 開始/停止アクセサリーボックスと I/O チェッカー、標準
I/O チェッカーを使用すると、外部装置を物理的に取り付ける前に、(1) 外部装置からの
入力信号、または (2) 自動システムからの出力信号をシミュレートできます。
7360865 European Community向けスタート/ストップアクセサリーボックス
チップアライナー
項目 部品番号 説明
7360892 E シリーズ ロボット チップアライナ ー アクセサリー キット
7363940
トップマウント／アンダーマウント アクセサリーキット
この キットを 使 用 することで、ロ ボットの 固 定プレ ートの 中 心 に 、チップアラ
イナーをプレートの上または下に取り付けて、マルチニードルやその他のア
プ リ ケ ー シ ョ ン 用 と し て 、簡 単 に 取 り 付 け る こ と が で き ま す 。
高さセンサー
オプションの高さセンサーは、塗布領域間の Z 高さの元のプログラム値からの変化を検知できます。 Z 高さが変わると、シス
テムは新しい Z 高さ値を検知し、それに従ってプログラムも調節されます。 高さセンサーの設置と使用については、130 ペー
ジの「付録D、高さセンサーの設定と使用」を参照してください。
パーツ番号 説明
7361667 高さセンサーアクセサリーキット、E / EV シリーズ
ア ク セ サ リ ー（ 続 き ）ア ク セ サ リ ー（ 続 き ）
