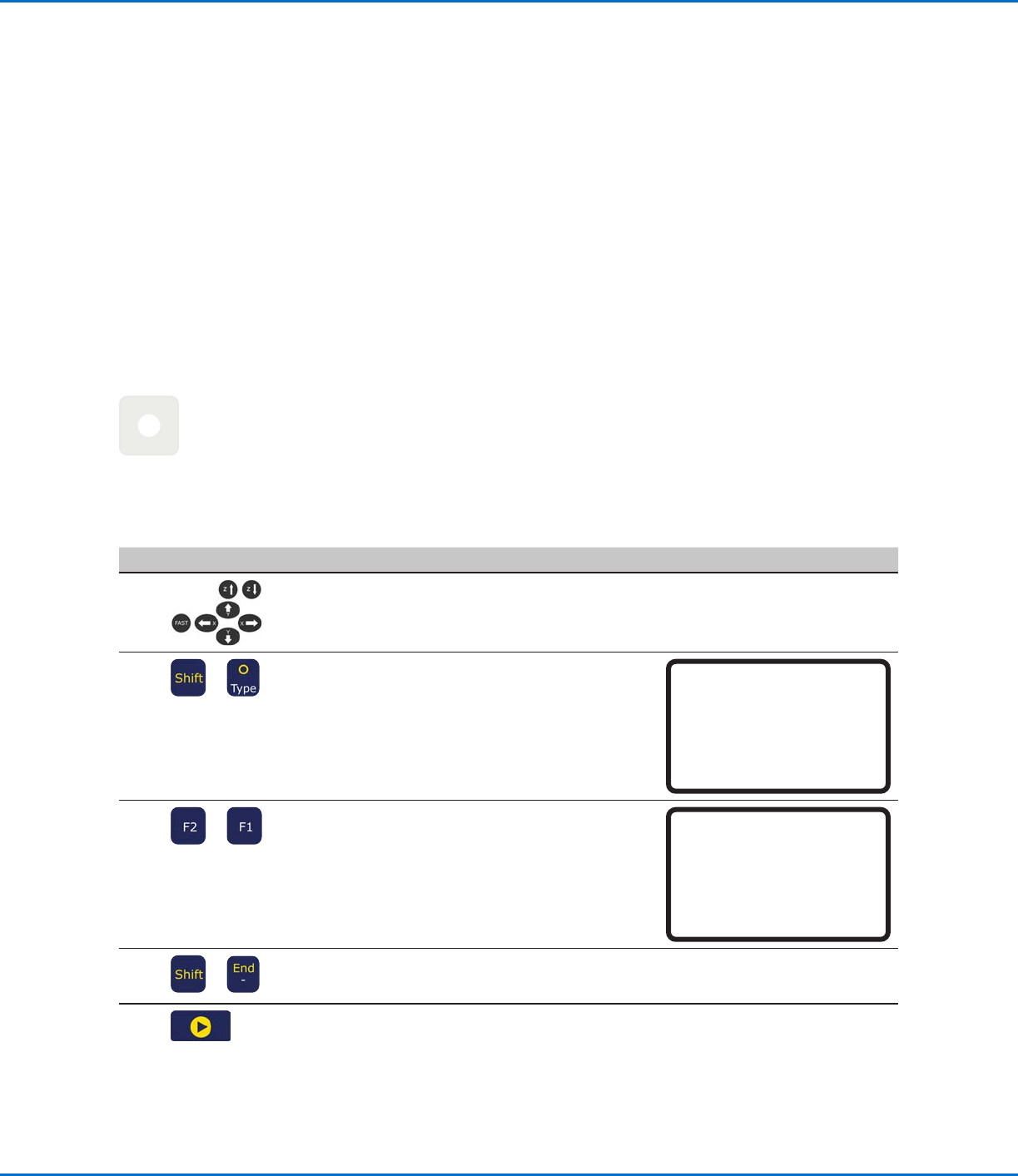

ドットを作成する方法
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
• ノズルを、塗布ドットの目的のXYZ位置に
移 動します。
2
>
• SHIFT > TYPEを押して、Dispense Dot
画 面を開きます。
• 必要に応じて、XYZ座標を変更します。
Dispense Dot 1/3
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
3
>
• F2を押して、Dispense Dotパラメーター
画面を移動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Dispense Dot 3/3
------------------------------
Retract Distance: 100.00 mm
Retract Low: 10.0 mm/s
Retract High: 10.0 mm/s
[F1] OK [F2] Next
4
>
• SHIFT > ENDを押して、プログラムの終わ
りを登 録します。
5
• STARTを押して、プログラムを実行します。
パターンの作成
このセクションでは、最も一般的な塗布パターンの作成手順の概要について説明します。コマンドの詳細について記載してい
る91ページの「付録A、Typeメニューに関する参考情報」も、このセクションで説明する手順と合わせて参照してください。
プログラムの作成方法とプログラムの操作方法（プログラムの展開、コマンドのコピー、挿入、削除など）に関する基本的な手
順については、46ページの「プログラムとコマンドの使用方法」を参照してください。
メニューの操作についてメニューの操作について
• MOVE UP、MOVE DOWN、ENTER、および数値キーを押して、移動およびXYZ値の変更を行います。
• F1（OK）を押して、表示されている値を保存し、メニューを終了します。
• F2（Next）を押して、表示されている値を確定し、次の画面に移動します。
• F3（Current）を押して、表示されている座標を現在のノズル位置に変更します。
• ESCを押して、行った変更を取り消してプログラムを戻します。
Eシリーズ自動ディスペンシングシステム
63
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パターンの作成（続き）
ラインを作成する方法
Line Passing
Line Start Line End
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
• ノズルを、最初の塗布ポイント（Line
Start）のXYZ位置に移動します。
2
>
• SHIFT > 1を押し、Line Startポイントとし
て、その位置を登録します。
• 必要に応じて、XYZ座標を変更します。
Line Start 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
3
>
• F2を押して、Line Startパラメーター画面
に移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line Start 2/2
------------------------------
Line Speed: 10.0 mm/s
Pre-move Delay: 0.00 s
Settling Distance: 0.00 mm
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
4 • ノズルを、二つ目のポイント（Line
Passing）のXYZ位置に移動します。
5
>
• F2を押して、Line Passingパラメーター画
面に移 動します。
• 必要に応じて、XYZ座標を変更します。
Line Passing 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
6
>
• F2を押して、Line Passingパラメーター画
面に移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line Passing 2/2
------------------------------
Line Speed: 10.0 mm/s
Node Time: 0.00 s
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
次のページに続く
Eシリーズ自動ディスペンシングシステム
64
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パターンの作成（続き）
ラインを作成する方法（続き）
# 操作キー ステップ ティー チペンダント表示
7
• ノズルを、最後の塗布ポイント（Line End）
のXYZ位置に移動します。
8
>
• SHIFT > 3を押し、Line Endポイントとし
て、その位置を登録します。
• 必要に応じて、XYZ座標を変更します。
Line End 1/4
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
9
>
• F2を押して、Line Endパラメーター画面を
移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
10
>
• SHIFT > ENDを押して、プログラムの終わ
りを登 録します。
11
• STARTを押して、プログラムを実行します。
