Eシリーズ自動ディスペンシングシステム
129
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
# Click ステップ ReferenceImage
11
>
テ ィ ー チ ペ ン ダ ン ト を 使 用 し て 、実 際 の 対
象基材の上側のポイントにノズルを移動
し、TABLEの下側のSETボタンをクリックし
ます。
2
1
12 CHANGEをクリックします。
プログラム内のXY位置がすべて更新され、
実際の対象基材上の同じXY位置にそろえら
れます。
13 Option画面コマンドウィンドウですべてのコ
マンドを選択し、CHANGE Z VALUEをクリ
ックして、Z高さを実際のノズル/対象基材間
の距離に合うように変更します。
注 記：ノズル/対象基材間の距離を特定する
には、ノズルを任意の高さで対象基材上に移
動し、Location
をクリックします。
表示されているZ値を基準として使用します。
14 UPLOADをクリックして、塗布コマンドをロボ
ットに 送 信 します。
進捗バーがアップロードの状態を示します。
ア ッ プ ロ ー ド が 完 了 す る と 、テ ィ ー チ ペ ン ダ ン
トでプログラムが利用可能になり、さらに変更
を行うこともできます。
DXFファイルのインポート（続き）
Eシリーズ自動ディスペンシングシステム
130
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録D、高さセンサーの設定と使用付録D、高さセンサーの設定と使用
オプションの高さセンサーは、塗布領域間の Z 高さの元のプログラム値からの変化を検知できます。 Z 高さが変わると、シス
テムは新しい Z 高さ値を検知し、それに従ってプログラムも調節されます。
[Height Sensor]
01 Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
メニュー項目 説明
01 Setup 以下の高さセンサーの設定パラメーターを入力する場合に使用されます。
パラメーター 説明
Sensor Input センサーのワイヤーを接続する、割り当てられている入力ポート番号。
デフォルト： 0
値の範囲： 1-8
Probe Output プローブのワイヤーを接続する、割り当てられている出力ポート番号。
デフォルト： 0
値の範囲： 1-8
Detect Speed 高さセンサープローブを伸ばした後に、Z 軸が塗布領域に向かって下降する速度。
デフォルト： 5 (mm/s)
値の範囲： 1 〜 20 (mm/s)
Travel Limit Z 高さ値を検知するために Z 軸が移動する範囲。
デフォルト： 10 (mm)
値の範囲： 1 〜 100 (mm)
02 Sensor Position 高さセンサーの XYZ 位置を表示または編集する場合に使用されます。
03 Initial Height
Detect
塗布領域の特定の位置の Z 高さをチェックする際にシステムが使用する Z 高さ基準値を表
示または追加する場合に使用されます。
04 Oset Program 既存のプログラムですべての Z 高さ値を更新する場合に使用されます。
Eシリーズ自動ディスペンシングシステム
131
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
高さセンサーを設定するには高さセンサーを設定するには
前提条件
高さセンサーが設置され、ケーブルが I/O ポートに接続されていること。 高さセンサーに付属の説明書を参照してくださ
い。
システムが適切に設定されていること。 34 ページの「Setup (設定)」を参照してください。
テスト塗布領域が、固定プレートまたは作業面上に配置されていること。

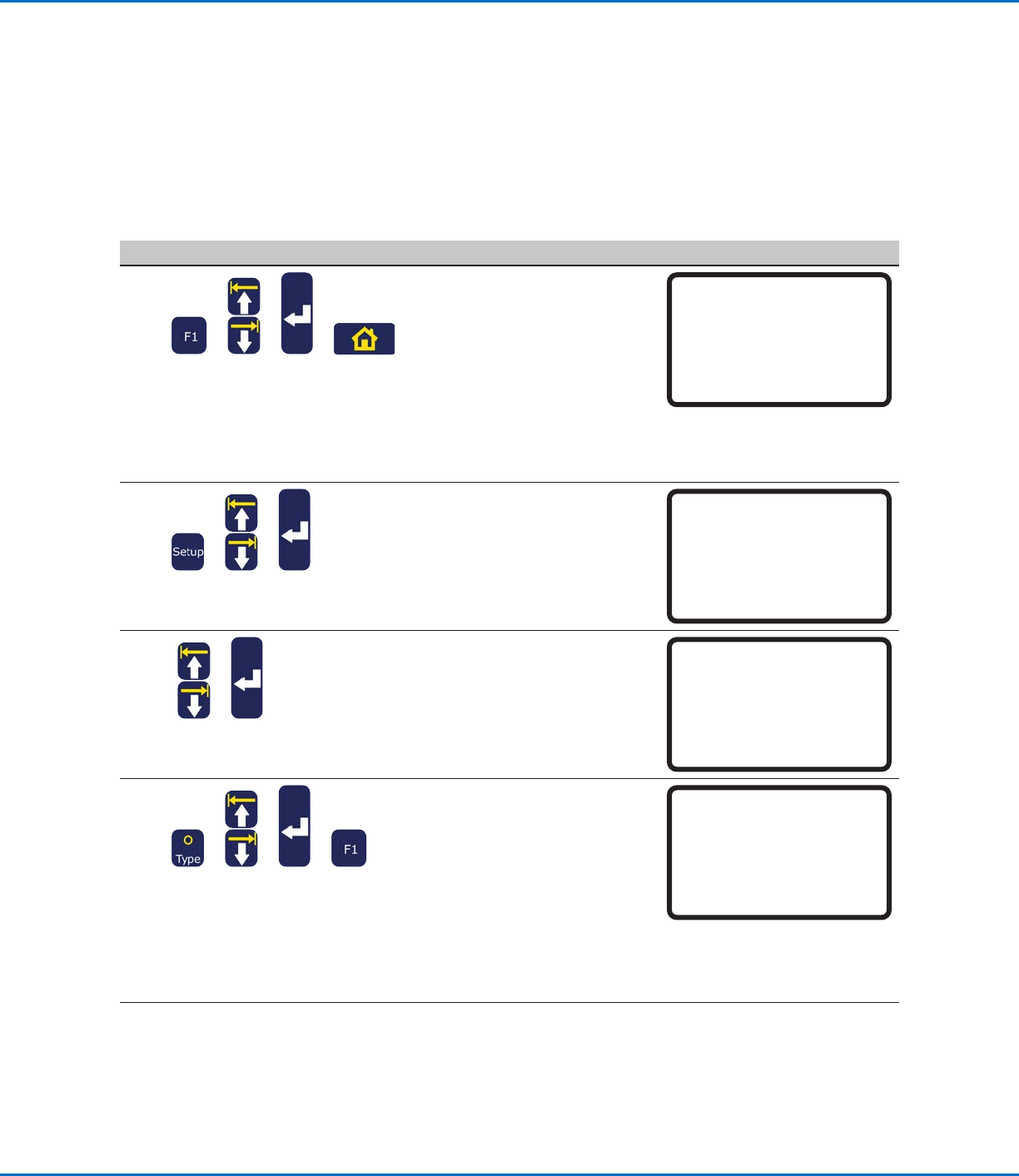

# 操作キー ステップ ティー チペンダント表示
1
> > >
• F 1を押します。
• MOVE UP / DOWNでTEACH/
RUNに移動します。
• ENTERを押します。
• HOMEを押します。パスワードが要
求される場合には、パスワードを入
力します。
システムには、シャットダウンする前
に変更された最後のプログラム番
号が開きます。
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
> >
• SETUPを押します。
• HEIGHT SENSOR まで MOVE
UP / DOWN を押します。
• ENTERを押します。
[SETUP] 3/3
15 Measurement Unit
16 Password Setup
17 Remote Command
18*Height Sensor
19 Language
20 System Information
3
>
• SETUP まで MOVE UP /
DOWN を押します。
• ENTERを押します。
[Height Sensor]
01*Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
4
> > >
• MOVE UP / DOWN キーと
ENTER キーを使用して、以下の開
始 値を入力します。
- Sensor Input： システムの接続
に従う
- Probe Output： システムの接
続に従う
- Detect Speed： 5
- Travel Limit： 20
• F 1を押します。
Height Sensor Setup
------------------------------
Sensor Input 8
Probe Output 8
Detect Speed 5 mm/s
Travel Limit 20 mm
[F1] OK
次のページに続く
付録D、高さセンサーの設定と使用（続き）付録D、高さセンサーの設定と使用（続き）
