Eシリーズ自動ディスペンシングシステム
55
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プログラム内のすべてのポイントを調整する方法
プログラムオフセットを使用して、対象基材の配置（位置または方向）が変更された場合に、プログラム内のすべてのポイント
を更新することができます。この機能が適切に動作するためには、2点のマークポイントを設定する必要があります。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
塗布対象基材の位置が変更される前に、更新の対象となるプログラムが正しく、適切に動作していること。
# 操作キー ステップ ティー チペンダント表示
1
• 塗布領域のマークポイントを設定しま
す。54ページの「マークポイントを設定する
方法」を参照してください。
2
> >
• F 1を押します。
• MOVE UP / DOWNを押し
て、PROGRAM OFFSETに移動します。
• ENTERを押します。
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04*Program Offset
05 Needle Adjust
06 Auto Needle Adjust
3 • ENTERを押して開始します。ディスプレイ
上に表示される指示に従います。
終 了 す る と 、シ ス テ ム は 、現 在 の プ ロ グ ラ ム
内のすべてのポイントを、新しい対象基材
位置に対して自動的に調整します。
Program Offset
------------------------------
Press [ENTER] to begin
------------------------------
プログラムとコマンドの使用方法（続き）
プ ログラムオフセットの 図 解
+
+
Mark 1
Mark 2
+
+
Mark 1
Mark 2
Eシリーズ自動ディスペンシングシステム
56
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プログラムとコマンドの使用方法（続き）
Step&Repeatコマンドを拡張する方法
この機能を使用すると、既存のStep & Repeatコマンドを拡張し、コマンドに含まれるすべてのアドレスを表示できます。Ex.
Step & Repeatコマンドは、個々の塗布コマンドを編集する場合に便利です。
注記:
• Ex.Step & Repeatコマンドは、Menu2のUndoコマンドで反転できます。
• 拡張されたStep & Repeatコマンドに要するアドレス数は、拡張されていないStep & Repeatコマンドよりも多くなり
ます。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
編集対象のプログラムが現在展開されていること。47ページの「プログラムを展開する方法と実行する方法」を参照してく
ださい。
拡張するStep & Repeatコマンドを選択されていること。Step & Repeatコマンドの詳細については、70ページの「ドット
列を設定する方法（Step & Repeat）」を参照してください。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNを押して、STEP &
REPEATに移動します。
• ENTERを押します。
選択されたStep & Repeatコマンドは、プ
ロ グ ラ ム の ル ー ト レ ベ ル で 実 行 さ れ 、す べ
てのアドレスがそれに応じて再番号付けさ
れます。
[MENU 1] 1/2
01 Group Edit
02*Ex. Step & Repeat
03 Program Name
04 Axis Limit
05 Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
Eシリーズ自動ディスペンシングシステム
57
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プログラムとコマンドの使用方法（続き）
システムをロックする方法/ロック解除する方法
UtilityメニューのSystem Lockoutで、塗布プログラムに対する許可されないアクセスを防止できます。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
システムパスワードが設定されていること（デフォルトは空白です）。40ページの「Password Setup」を参照してください。

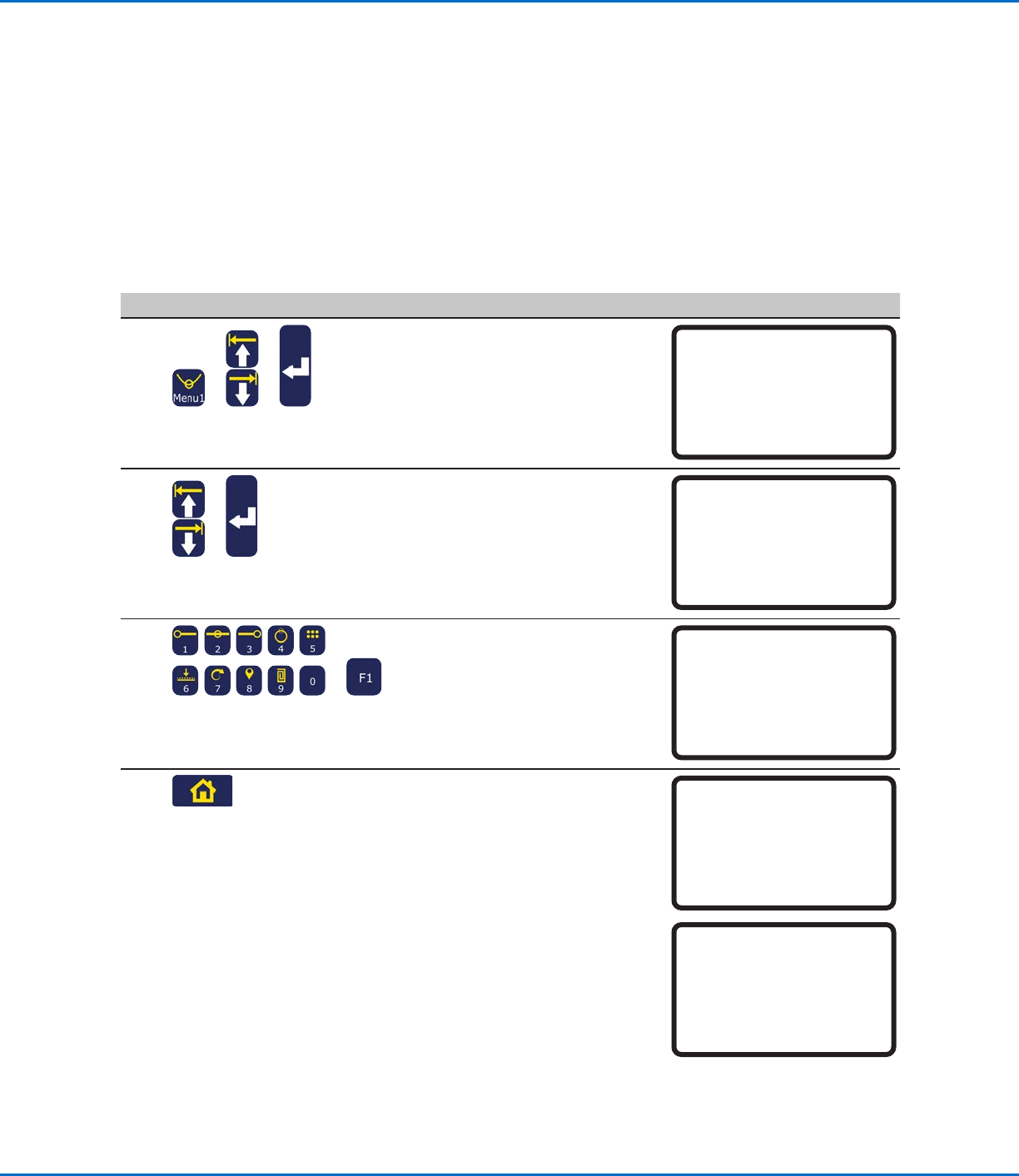

システムをロックするシステムをロックする
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNを押し
て、UTILITY MENUに移動します。
• ENTERを押します。
[MENU 1] 2/2
08*Utility Menu
09 Diagnostic
2
>
• MOVE UP / DOWNを押し
て、SYSTEM LOCKOUTに移動しま
す。
• ENTERを押します。
[UTILITY] 1/1
01 Program
02 Memory
03 Key Beep
04 Online Signals
05 Barcode Scanner
06*System Lockout
3
>
• パスワードを入力します。
• F 1を押します。
System Lockout
Password: _
[F1] OK
4 システムはロックされ、自動的にRunモ
ードに切り替わります。
• HOMEを押して続行します。
注 記：システムがロックされている場
合、RunモードからTeachモードに切り
替える度に、ティーチペンダントはパス
ワードを要 求します。システムのロック
を解除する方法については、次のセクシ
ョンに進 んでください 。
System Locked!
[ RUN MODE ]
PRESS [HOME]
TO INITIALIZE SYSTEM
