Eシリーズ自動ディスペンシングシステム
118
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
タブ名 選択したときの 機能
タブの色
Program画面を開きます。この画面は、ファイルのインポート後に生成されるコマン
ドリストを修正し、またそれらのコマンドによる塗布パターンの実行を表現するため
に使用します。
Option
Option画面を開きます。この画面は、システムレベル設定を設定するために使用し
ます。
DXF
DXF画面を開きます。この画面は、DXFファイルのインポート、任意のポイントとライ
ンの選択、基本の塗布コマンドセットの生成に使用します。
TeachMotionDXFソフトウェアの概要
TeachMotion DXF ソフトウェアを起動すると、自動的にロボットに接続されます。 システムが 117ページの
「TeachMotion DXF のインストールとロボットとの接続」の説明のように接続されない場合は、システムが接続で
きず、ソフトウェアがオフラインモードで実行されることを示すウィンドウが表示されます。
このソフトウェアには、基本となるProgram画面、Option画面、DXF画面があります。ソフトウェアは、Program画面で開き
ます（下図参照）。
Eシリーズ自動ディスペンシングシステム
119
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
Program画面とアイコン
Program画面は、ファイルのインポート後に生成されるコマンドリストを修正するため、またそれらのコマンドによる塗布パタ
ーンの実行を表現するために使用します。
1. Program画面編集アイコン 6. グリッドウィンドウとアイコン
2. 座標機能ア
イコン
5. 座標と接続ステータス
エリア
3. Program画面コマン
ドウィンドウ
アイコン名 アイコン 機能
A New File
新しいファイルを作成します。
Open a File ファイルを開きます。
Save
開いているファイルを保存し
ます。
Save as
開いているファイルに名前を付
けて保存します。
Undo
最後のコマンドを取り消しま
す。
Redo
最後のUndoアクションを復元
します。
アイコン名 アイコン 機能
Cut
選択範囲を切り取ります。
Copy 選択範囲をコピーします。
Paste
選択範囲を貼り付けます。
Insert
コマンドを挿入します。
Delete
現在のコマンドを削除します。
1.Program画面編集アイコン1.Program画面編集アイコン
Program画面編集アイコンは、プログラムファイル内のコマンドを操作するために使用します。
4. コマンド行（ダブルクリ
ックでコマンド編 集ウィン
ドウが開きます）
Eシリーズ自動ディスペンシングシステム
120
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

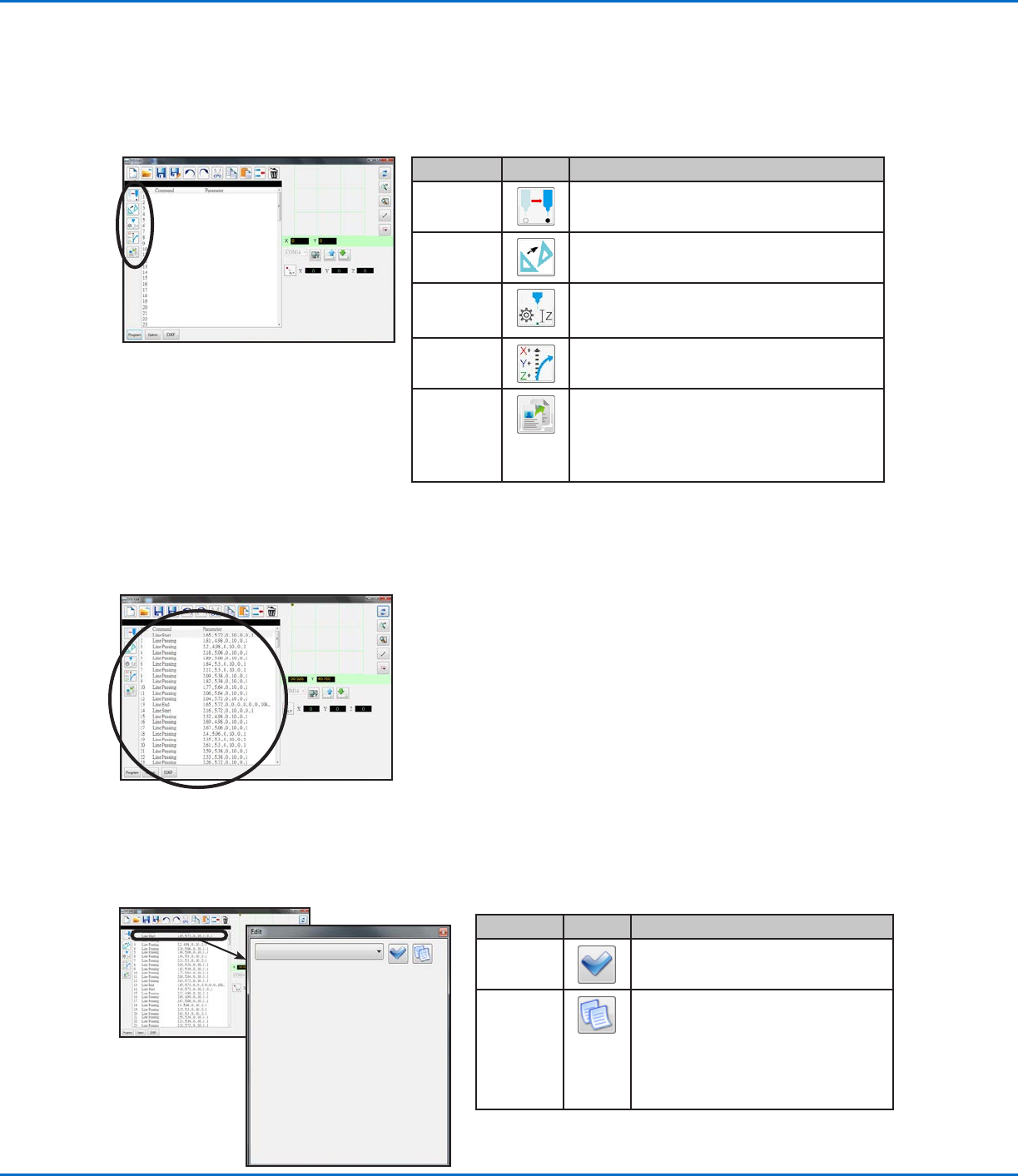

2.座標機能アイコン2.座標機能アイコン
座標機能アイコンは、ノズルの移動とコマンド内の座標やパラメーターの操作に使用します。
Program画面とアイコン（続き）
アイコン名 アイコン 機能
Touch
Move
ノズルを選択されたコマンドのXYZ位置に移動し
ます（コマンドに位置の値がある場合）。
Transform
アップロードされたDXF図面のプログラムポイン
トを、対象基材上の実際の位置にそろえます。
Change Z
Value
プログラム内のコマンドまたは選択されたコマン
ドリストのZ値を変更します（主に塗布ギャップ
の微調整や調整に使用されます）。
Oset
対象基材の配置が変更された場合に、プログラム
ポイントをすべて変更するか、移動します。
Paste
Parameters
編集ウィンドウからコピーされたすべてのコマン
ドパラメーターをペーストします。
注記：編集ウィンドウは、コマンドパラメー
ターを表示または変更するコマンドをダブル
クリックすると開きます。
3.Program画面コマンドウィンドウ3.Program画面コマンドウィンドウ
Program画面コマンドウィンドウは、DXFインポート後、DXF画面で生成された塗布コマンドを表示します。
4.コマンド編集ウィンドウ4.コマンド編集ウィンドウ
コマンド編 集ウィンドウは、コマンド行をダブルクリックすると開きます。この画 面では 、ドロップダウンメニューでコマンドを選
択します。
アイコン名 アイコン 機能
OK
編集ウィンドウに入力されたコマンドパ
ラメーター値を保存します。
Copy パラ
メーター
編集ウィンドウのすべてのコマンドパラ
メーター値（座標値ではありません）
をコピーします。コピーされたパラメ
ーターは、Program画面で、Paste
Parameterを使用して、（同じコマン
ドの）別のコマンド行にペーストできま
す。
