Eシリーズ自動ディスペンシングシステム
73
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ノズル高さの調整（続き）
ノズルの再調整（ニードル調整）ノズルの再調整（ニードル調整）
前提条件
ノズル高さの調整が行われていること。72ページの「キャリブレーションポイントの設定（ニードル調整の初期設定）」を参
照してください 。

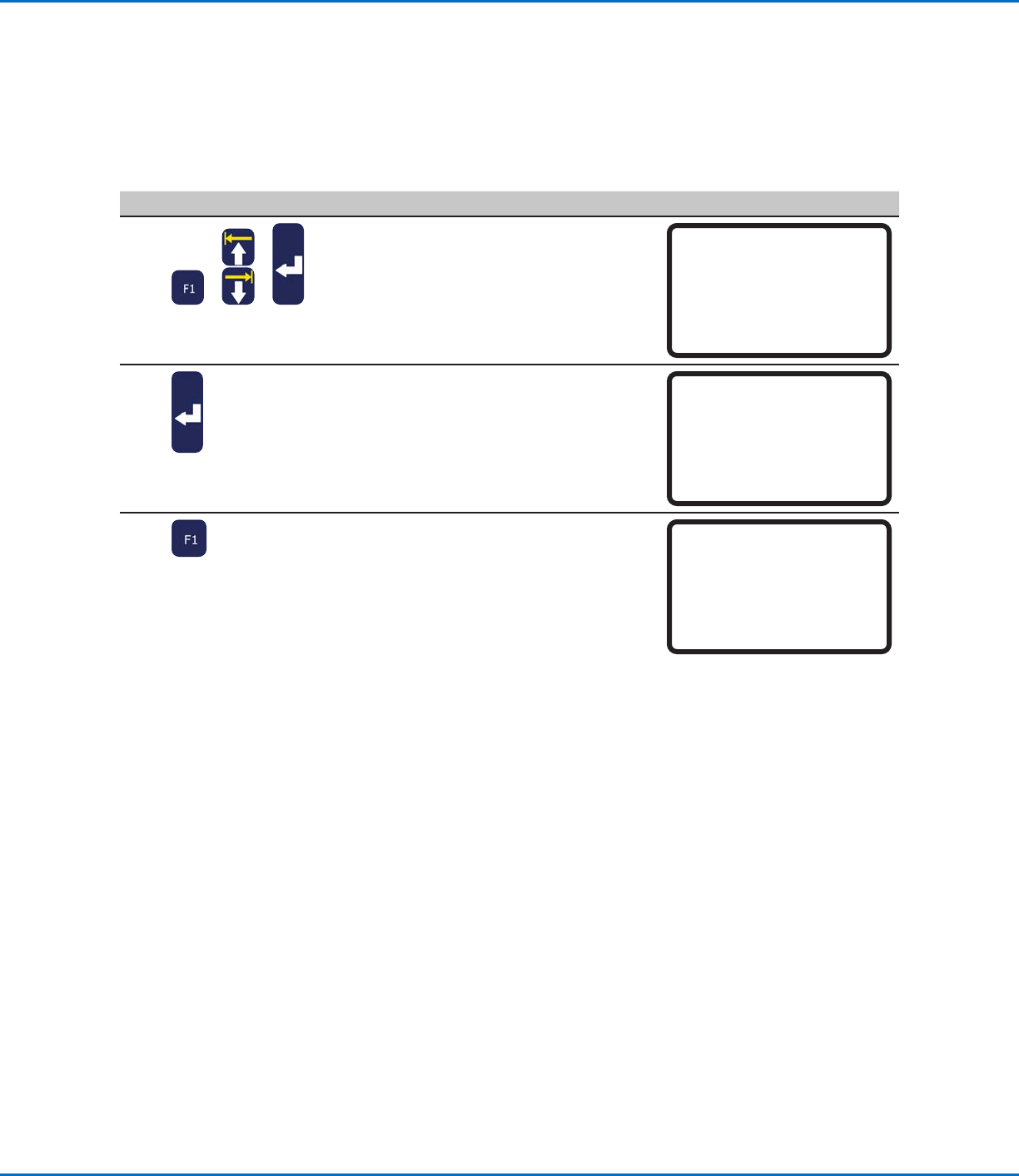

# 操作キー ステップ ティー チペンダント表示
1
> >
• F 1を押します。
• MOVE UP / DOWNを押して、NEEDLE
ADJUSTに移動します。
• ENTERを押します。
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05*Needle Adjust
06 Auto Needle Adjust
2 • ENTERを押します。
ノズルは、ユーザー定義のキャリブレーショ
ンポイントまで移 動します。
注 記：ノ ズ ル は 、調 整 さ れ た ポ イ ン ト よ り も
5 mm（0.2”）高い位置になり、ノズルの不
用意な接触を防止します。
Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3
>
• キャリブレーションポイントの中央になるよ
う 、ノ ズ ル を 移 動 し ま す 。
• ENTERを押します。
システムは、再調整されたノズル高さに対し
て、塗布プログラムの調整を行います。
Needle Adjust
------------------------------
Jog tip over calibration point
------------------------------
[ENTER]
Eシリーズ自動ディスペンシングシステム
74
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
チップアライナーなしのシステム
もしシス テム が 、オプ ション の チップ アライナ ー を 含 む の で あ れ ば 、この 手 順 に 従 ってチップ 高 さを 較 正 し 、同じ チップ に 交 換 し
た後、自動でチップ高さを再較正してください。
キャリブレーションポイントの設定（自動ニードル調整用初期設定）キャリブレーションポイントの設定（自動ニードル調整用初期設定）
システムは、同一のノズルへの変更後、自動ニードル調整機能用のニードル検知設定を使用して、ノズル高さを再調整します。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押して、NEEDLE
DETECTに移動します。
• ENTERを押します。
[SETUP] 2/3
08 Pause Status
09 Auto Purge
10 Pre-cycle Initialize
11 Pre-dispense Wait Time
12 Default Dispense Port
13*Needle Detect Setup
14 Run Limit
2
>
• チップ をチップ アライナ ー に 向 けてジョグ
し、クロスヘアー（クロスポイント）にできる
だけ近づくまでチップを下げます。
• F 1を押します。
Needle Detect Setup画面が表示され
ます。
Needle Detect Setup
------------------------------
Jog tip to needle detect
device cross point
------------------------------
[F1] OK
3 • F 1を押します。
システムが、キャリブレーションを開始し
ます。
Needle Detect Setup
------------------------------
Press [F1] to search for
needle position
------------------------------
4 • F1を押すと、キャリブレーション動作の確
認になります。
注 記：F2を押すと、キャリブレーション動作
を取り消します。
Needle Detect Setup
------------------------------
Reset position?
------------------------------
[F1] Yes [F2] No
ノズル高さの調整（続き）
Eシリーズ自動ディスペンシングシステム
75
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ノズルの再調整（自動ニードル調整）ノズルの再調整（自動ニードル調整）
前提条件
ニードル検知位置が調整されていること。74ページの「キャリブレーションポイントの設定（自動ニードル調整の初期設定）
」を 参 照 し て く だ さ い 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• F 1を押します。
• MOVE UP / DOWNを押して、AUTO
NEEDLE ADJUSTに移動します。
• ENTERを押します。
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06*Auto Needle Adjust
2 • ENTERを押します。
システムは、チップアライナーを使ってチッ
プ高さを自動的にチェックし、チップの高さ
を調整するために必要なオフセット更新を
表 示します。
Auto Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3 • 検索の完了後、F1を押してキャリブレーシ
ョン動作を確定します。
Auto Needle Adjust
------------------------------
Searching for tip...
------------------------------
ノズル高さの調整（続き）
