付録D、高さセンサーの設定と使用付録D、高さセンサーの設定と使用
オプションの高さセンサーは、塗布領域間の Z 高さの元のプログラム値からの変化を検知できます。 Z 高さが変わると、シス
テムは新しい Z 高さ値を検知し、それに従ってプログラムも調節されます。
[Height Sensor]
01 Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
メニュー項目 説明
01 Setup 以下の高さセンサーの設定パラメーターを入力する場合に使用されます。
パラメーター 説明
Sensor Input センサーのワイヤーを接続する、割り当てられている入力ポート番号。
デフォルト： 0
値の範囲： 1-8
Probe Output プローブのワイヤーを接続する、割り当てられている出力ポート番号。
デフォルト： 0
値の範囲： 1-8
Detect Speed 高さセンサープローブを伸ばした後に、Z 軸が塗布領域に向かって下降する速度。
デフォルト： 5 (mm/s)
値の範囲： 1 〜 20 (mm/s)
Travel Limit Z 高さ値を検知するために Z 軸が移動する範囲。
デフォルト： 10 (mm)
値の範囲： 1 〜 100 (mm)
02 Sensor Position 高さセンサーの XYZ 位置を表示または編集する場合に使用されます。
03 Initial Height
Detect
塗布領域の特定の位置の Z 高さをチェックする際にシステムが使用する Z 高さ基準値を表
示または追加する場合に使用されます。
04 Oset Program 既存のプログラムですべての Z 高さ値を更新する場合に使用されます。
Eシリーズ自動ディスペンシングシステム
131
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
高さセンサーを設定するには高さセンサーを設定するには
前提条件
高さセンサーが設置され、ケーブルが I/O ポートに接続されていること。 高さセンサーに付属の説明書を参照してくださ
い。
システムが適切に設定されていること。 34 ページの「Setup (設定)」を参照してください。
テスト塗布領域が、固定プレートまたは作業面上に配置されていること。
# 操作キー ステップ ティー チペンダント表示
1
> > >
• F 1を押します。
• MOVE UP / DOWNでTEACH/
RUNに移動します。
• ENTERを押します。
• HOMEを押します。パスワードが要
求される場合には、パスワードを入
力します。
システムには、シャットダウンする前
に変更された最後のプログラム番
号が開きます。
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
> >
• SETUPを押します。
• HEIGHT SENSOR まで MOVE
UP / DOWN を押します。
• ENTERを押します。
[SETUP] 3/3
15 Measurement Unit
16 Password Setup
17 Remote Command
18*Height Sensor
19 Language
20 System Information
3
>
• SETUP まで MOVE UP /
DOWN を押します。
• ENTERを押します。
[Height Sensor]
01*Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
4
> > >
• MOVE UP / DOWN キーと
ENTER キーを使用して、以下の開
始 値を入力します。
- Sensor Input： システムの接続
に従う
- Probe Output： システムの接
続に従う
- Detect Speed： 5
- Travel Limit： 20
• F 1を押します。
Height Sensor Setup
------------------------------
Sensor Input 8
Probe Output 8
Detect Speed 5 mm/s
Travel Limit 20 mm
[F1] OK
次のページに続く
付録D、高さセンサーの設定と使用（続き）付録D、高さセンサーの設定と使用（続き）
Eシリーズ自動ディスペンシングシステム
132
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録D、高さセンサーの設定と使用（続き）付録D、高さセンサーの設定と使用（続き）
高さセンサーを設定するには（続き）高さセンサーを設定するには（続き）

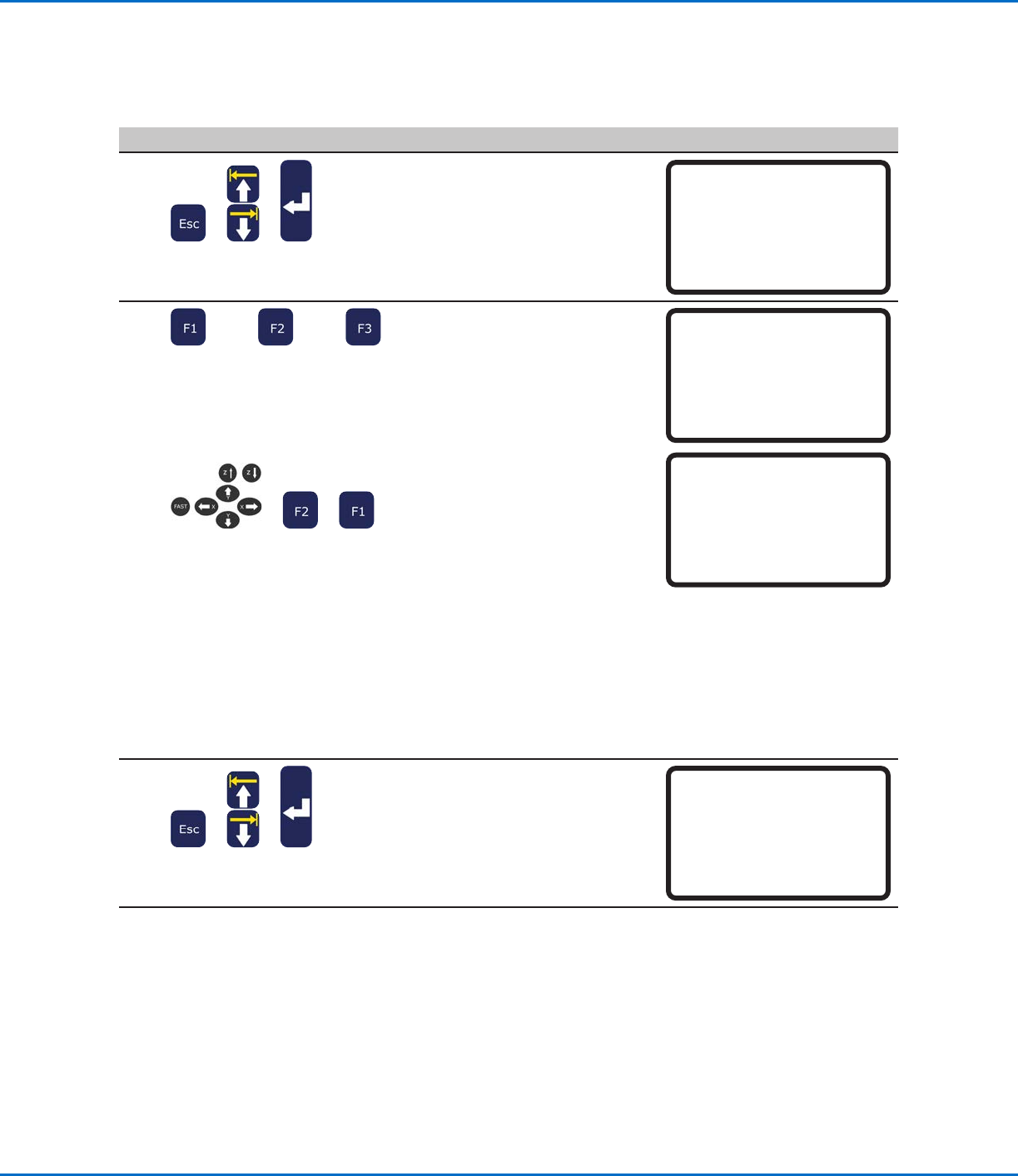

# 操作キー ステップ ティー チペンダント表示
5
> >
• Height Sensor メニューに戻るに
は ESC を押します。
• SENSOR POSITION まで MOVE
UP / DOWN を押します。
• ENTERを押します。
[Height Sensor]
01 Setup
02*Sensor Position
03 Initial Height Detect
04 Offset Program
6
または または
> >
• Sensor Position メニューで、以下
のいずれかを選 択します。
- 現在の高さセンサープローブの
XYZ 位置を確定するには、F1 を
押します。
- 高さセンサープローブをプログラ
ムされた XYZ 位置に移動するに
は、F2 を押します。
- プローブを目的の XYZ 位置に
移動するには、F3 を押してジョグ
キーを使用します。
- 必要に応じて、プローブを下降ま
たは上昇させるには、F2 を押し
ます (ノズルを上昇させると、セ
ンサーのステータスは 0 になり、
ノズルを下降させると、センサー
のステータスは 1 になります)。
位置を保存するには、F1 を押し
ます。
注 記： ノズルを塗布領域上の最適
な位置 (ノズルが接触しても安全
な、空間のある領域) に移動し、高さ
センサー のテストを行います。
Sensor Position
------------------------------
X: 000.00 mm
Y: 000.00 mm
Z: 000.00 mm
[F1] OK [F2] Move [F3] Jog
Sensor Position
------------------------------
Jog sensor to position
Sensor status x
------------------------------
[F1] OK [F2] Probe
7
> >
• Height Sensor メニューに戻るに
は ESC を押します。
• INITIAL HEIGHT DETECT まで
MOVE UP / DOWN を押します。
• ENTERを押します。
[Height Sensor]
01 Setup
02 Sensor Position
03*Initial Height Detect
04 Offset Program
次のページに続く
