システムパラメーターの設定（続き）
Pre-DispenseWaitTime
Pre-dispense Wait Timeは、プログラム内の各塗布コマンドの開始前の待ち時間です。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押して、PRE-
DISPENSE WAIT TIMEに移動します。
• ENTERを押します。
[SETUP] 2/3
08 Pause Status
09 Auto Purge
10 Pre-cycle Initialize
11*Pre-dispense Wait Time
12 Default Dispense Port
13 Needle Detect Setup
14 Run Limit
2
x>
• 設 定する値を入力します。
• F1を押して、保存または終了します。
Pre-dispense Wait Time
------------------------------
Current Time: 0.0 s
New Time: 0.0 s
[F1] OK
DefaultDispensePort（塗布ポート出力）
大抵のシステムでは、ディスペンサーからのケーブルはロボット背面のディスペンサーポートに接続されています。この接続の
デフォルトの塗布ポートは0です。塗布ポートは、オプションのI/Oポート（ポート1〜8）のいずれにも設定可能です。
注 記：システムにPICO
®
塗布バルブケーブルが含まれる場合、出力1または出力2を使用することができます。複数のディスペン
サーの場合には、ポートをディスペンサーに対して設定するため、塗布プログラム内でDispense Portコマンド（Typeメニュ
ー下）を使用します。Dispense Portコマンドの詳細については、104ページの「15 Dispense Port」を参照してください。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押して、DEFAULT
DISPENSE PORTに移動します。
• ENTERを押します。
[SETUP] 2/3
08 Pause Status
09 Auto Purge
10 Pre-cycle Initialize
11 Pre-dispense Wait Time
12*Default Dispense Port
13 Needle Detect Setup
14 Run Limit
2
x
>
• 設定する値を入力します（0〜8）。
注 記：ポート0は、ロボットのリアパネルのデ
ィスペンサーポートコネクターを示します。
• F1を押して、保存または終了します。
Default Dispense Port
------------------------------
Port: 0
Port 0 is system default
[F1] OK
Eシリーズ自動ディスペンシングシステム
40
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システムパラメーターの設定（続き）
MeasurementUnit
システムは、測定単位を、ミリメートルまたはインチで表示できます。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押し
て、MEASUREMENT UNITに移動しま
す。
• ENTERを押します。
[SETUP] 3/3
15*Measurement Unit
16 Password Setup
17 Remote Command
18 Height Sensor
19 Language
20 System Information
2
または >
• 1を押すと、ミリメートル単位の表示になり
ます。
• 2を押すと、インチ単位の表示になります。
• F1を押して、保存または終了します。
Measurement Unit (mm)
------------------------------
1 mm
2 inch
Select: _
[F1] OK
PasswordSetup
デフォルトのパスワードを変更するには、メニューのを使用してください。パスワードプロテクトされている機能は、Reset
Counter、Memory、System Lockout、Password Setupです。Teachモードでアクセス可能なすべての機能をプロテクト
したい場合には、デフォルトのパスワードを新しいパスワードに変更してください
注記:
• デフォルトのパスワードは空白です。
• パスワードを忘れてしまった場合は、マスターパスワード（00000000）を使って、アクセスを回復できます。
• パスワードには、8桁までの数字のみを使用できます。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押し
て、PASSWORD SETUPに移動しま
す。
• ENTERを押します。
[SETUP] 3/3
15 Measurement Unit
16*Password Setup
17 Remote Command
18 Height Sensor
19 Language
20 System Information
2
[blank]
またはxxxxxxxx>
• 現在のパスワードを入力します。デフォ
ルトのパスワードは空白です（無桁）。
• ENTERを押します。
Password Setup
Password: _
[F1] OK
3
xxxxxxxx
>
• 新しいパスワードを入力してENTERを
押し、新しいパスワードをもう一度入力
し て 、F 1 を 押 し ま す 。
または
• パスワードプロテクトをデフォルト設定
に戻すには、新しいパスワードのフィー
ルドからすべての文字をクリアし、F1を
押します。
Password Setup
------------------------------
New Password :
Confirm Password:
[F1] OK
Eシリーズ自動ディスペンシングシステム
41
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

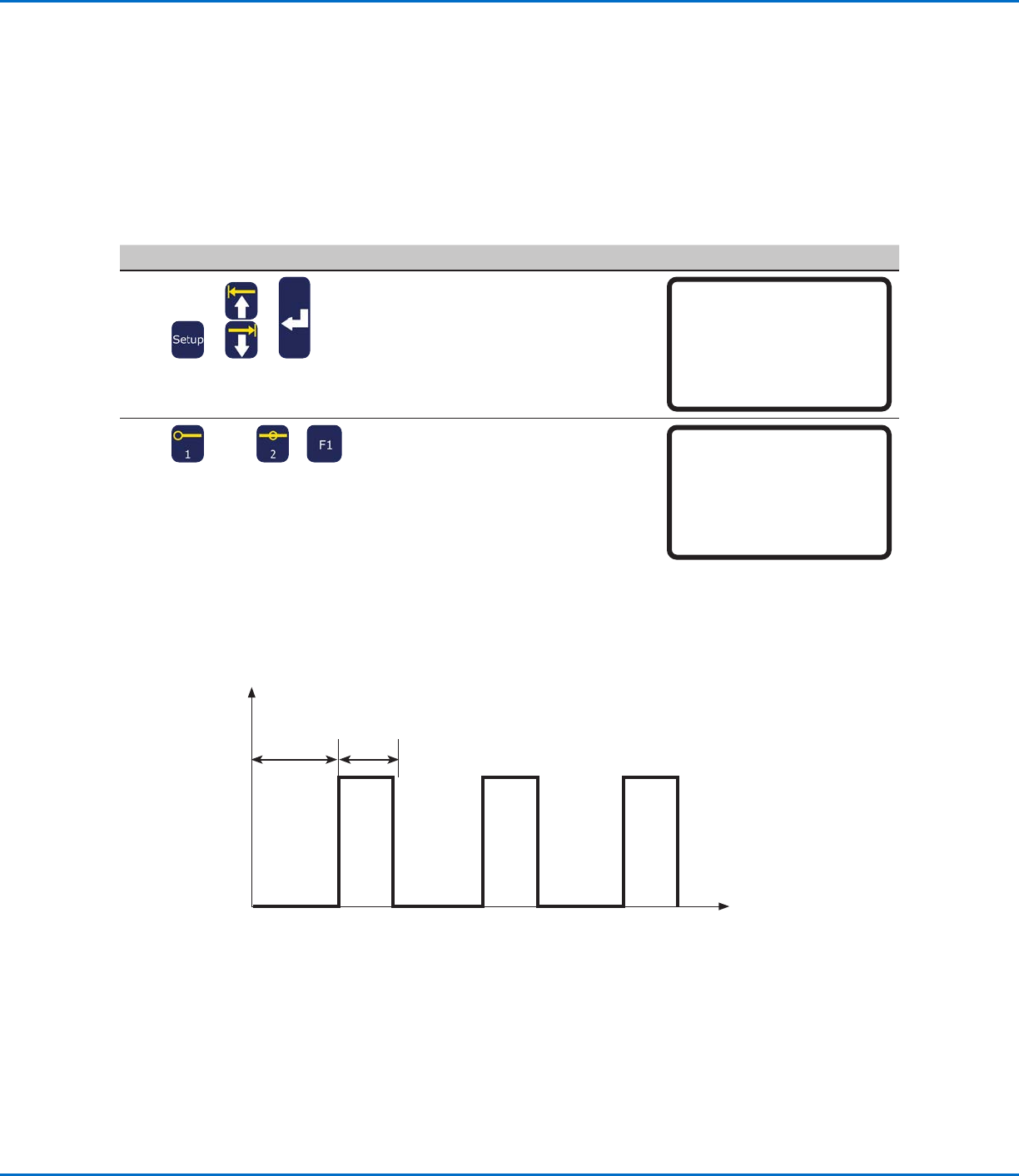

AutoPurge
指定された時間アイドル状態になった後、システムが自動的にパージするよう設定することができます。システムがパージを
行う際は、ノズルがパーク位置に移動し、Auto Purgeに設定されたパラメーターに従って液剤をパージします。このコマンド
は、使用可能期間が非常に短い2要素液剤の使用時に便利です。
Auto Purge機能は現在のプログラムに対して設定されます。Auto Purgeはデフォルトでオフになっています（Wait Time
とPurge Timeも0に設定されています）。ゼロでは無い値を設定して、この機能を有効にします。Auto Purgeは、システムが
Runモードに設定されている場合に有効です。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押して、AUTO
PURGEに移動します。
• ENTERを押します。
[SETUP] 2/3
08 Pause Status
09*Auto Purge
10 Pre-cycle Initialize
11 Pre-dispense Wait Time
12 Default Dispense Port
13 Needle Detect Setup
14 Run Limit
2
または >
• Auto Purgeパラメーターの値を入力し
ます。
PurgeTime — — （この例について
は）1秒間隔でシステムがパージを実行す
る時間。
WaitTime — Auto Purgeの開始ま
でにシステムが待機する時間（ロボットの
STARTボタンが押されていない状態）。
Purge TimeとWait Timeの動作チャート
を下に示します。
• F1を押して、保存または終了します。
Auto Purge Setup
------------------------------
Purge Time: 0.1 s
Wait Time: 0.1 s
[F1] OK
ディスペンサーオン
ディスペンサ ー オフ
時間（秒）
Wait
Time
Purge
Time
5 2 5 2 5 2
Wait Timeが5秒でPurge Timeが2秒の場合のAuto Purgeの設定例
