Eシリーズ自動ディスペンシングシステム
128
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
# Click ステップ ReferenceImage

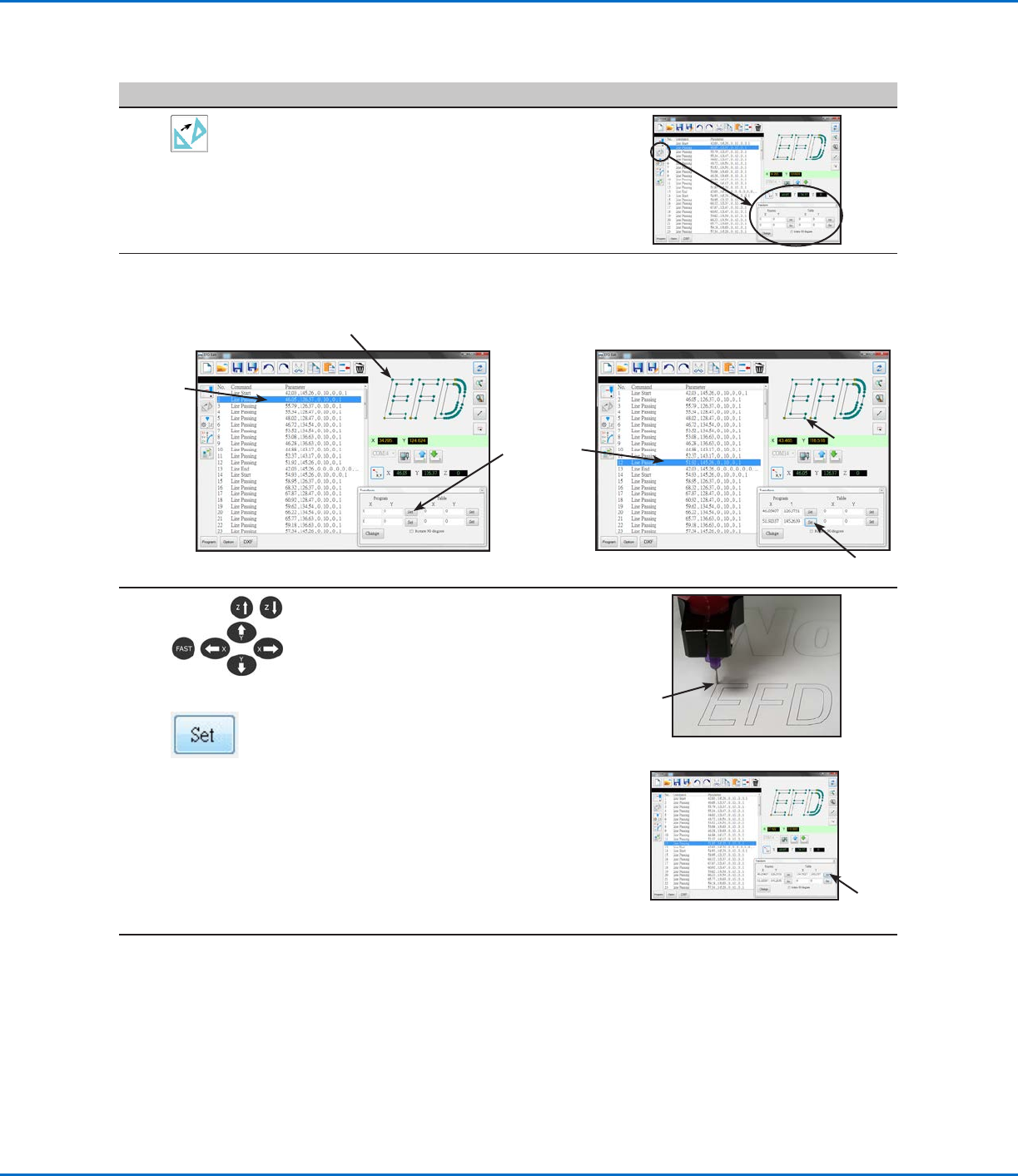

8 TRANSFORMをクリックします。
Transformウィンドウが表示されます。
9 下に示される通りに画面上でクリックし、プログラムポイントを設定します。
注 記：手順の例として、文字「E」の左上と右下ポイントを使用しています。
3
1
2
4
5
6
10
>
テ ィ ー チ ペ ン ダ ン ト を 使 用 し て 、実 際 の 対
象基材の上側のポイントにノズルを移動
し、TABLEの上側のSETボタンをクリックし
ます。
2
1
次のページに続く
DXFファイルのインポート（続き）
Eシリーズ自動ディスペンシングシステム
129
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
# Click ステップ ReferenceImage

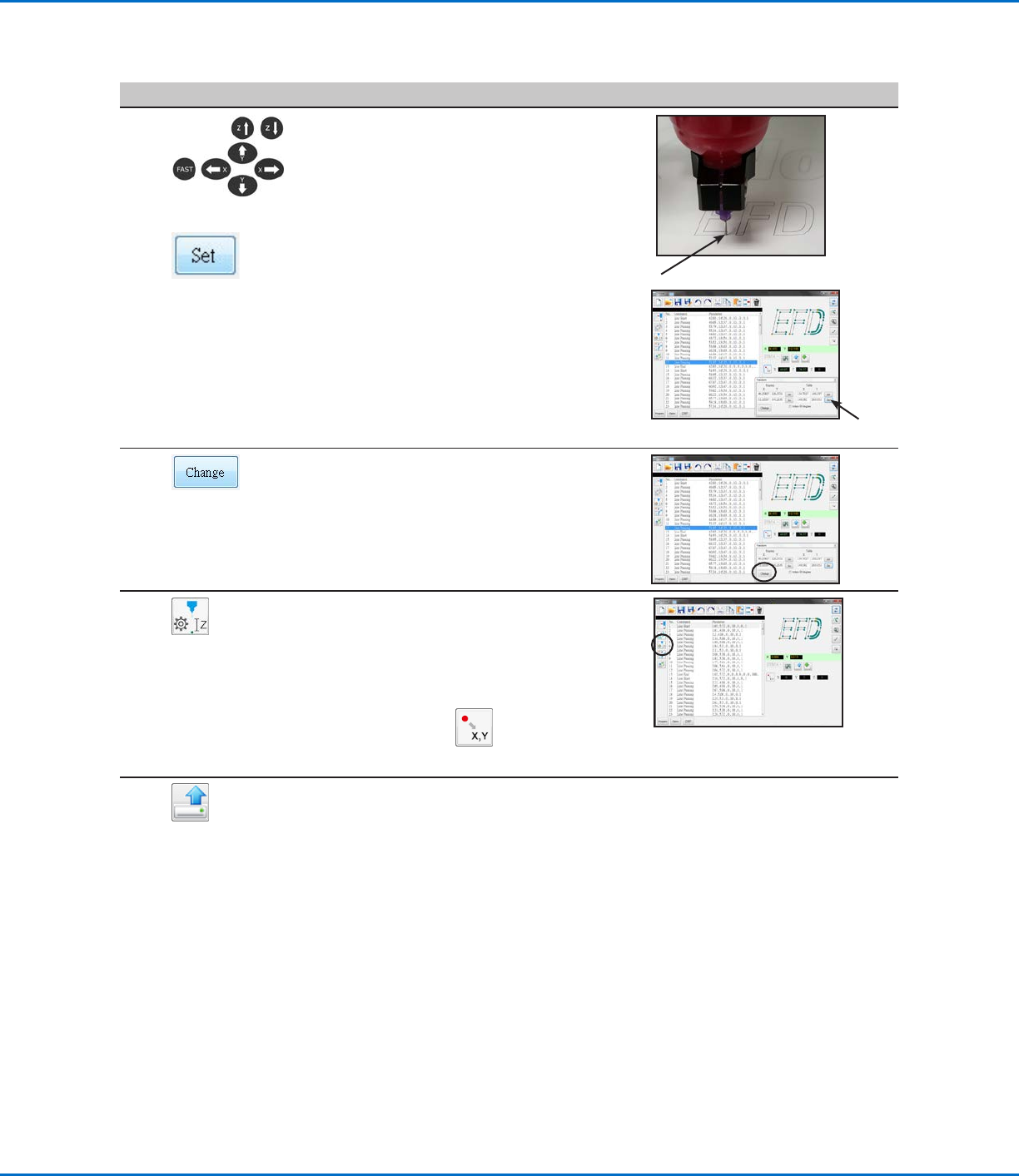

11
>
テ ィ ー チ ペ ン ダ ン ト を 使 用 し て 、実 際 の 対
象基材の上側のポイントにノズルを移動
し、TABLEの下側のSETボタンをクリックし
ます。
2
1
12 CHANGEをクリックします。
プログラム内のXY位置がすべて更新され、
実際の対象基材上の同じXY位置にそろえら
れます。
13 Option画面コマンドウィンドウですべてのコ
マンドを選択し、CHANGE Z VALUEをクリ
ックして、Z高さを実際のノズル/対象基材間
の距離に合うように変更します。
注 記：ノズル/対象基材間の距離を特定する
には、ノズルを任意の高さで対象基材上に移
動し、Location
をクリックします。
表示されているZ値を基準として使用します。
14 UPLOADをクリックして、塗布コマンドをロボ
ットに 送 信 します。
進捗バーがアップロードの状態を示します。
ア ッ プ ロ ー ド が 完 了 す る と 、テ ィ ー チ ペ ン ダ ン
トでプログラムが利用可能になり、さらに変更
を行うこともできます。
DXFファイルのインポート（続き）
Eシリーズ自動ディスペンシングシステム
130
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
付録D、高さセンサーの設定と使用付録D、高さセンサーの設定と使用
オプションの高さセンサーは、塗布領域間の Z 高さの元のプログラム値からの変化を検知できます。 Z 高さが変わると、シス
テムは新しい Z 高さ値を検知し、それに従ってプログラムも調節されます。
[Height Sensor]
01 Setup
02 Sensor Position
03 Initial Height Detect
04 Offset Program
メニュー項目 説明
01 Setup 以下の高さセンサーの設定パラメーターを入力する場合に使用されます。
パラメーター 説明
Sensor Input センサーのワイヤーを接続する、割り当てられている入力ポート番号。
デフォルト： 0
値の範囲： 1-8
Probe Output プローブのワイヤーを接続する、割り当てられている出力ポート番号。
デフォルト： 0
値の範囲： 1-8
Detect Speed 高さセンサープローブを伸ばした後に、Z 軸が塗布領域に向かって下降する速度。
デフォルト： 5 (mm/s)
値の範囲： 1 〜 20 (mm/s)
Travel Limit Z 高さ値を検知するために Z 軸が移動する範囲。
デフォルト： 10 (mm)
値の範囲： 1 〜 100 (mm)
02 Sensor Position 高さセンサーの XYZ 位置を表示または編集する場合に使用されます。
03 Initial Height
Detect
塗布領域の特定の位置の Z 高さをチェックする際にシステムが使用する Z 高さ基準値を表
示または追加する場合に使用されます。
04 Oset Program 既存のプログラムですべての Z 高さ値を更新する場合に使用されます。
