Eシリーズ自動ディスペンシングシステム
40
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システムパラメーターの設定（続き）
MeasurementUnit
システムは、測定単位を、ミリメートルまたはインチで表示できます。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押し
て、MEASUREMENT UNITに移動しま
す。
• ENTERを押します。
[SETUP] 3/3
15*Measurement Unit
16 Password Setup
17 Remote Command
18 Height Sensor
19 Language
20 System Information
2
または >
• 1を押すと、ミリメートル単位の表示になり
ます。
• 2を押すと、インチ単位の表示になります。
• F1を押して、保存または終了します。
Measurement Unit (mm)
------------------------------
1 mm
2 inch
Select: _
[F1] OK
PasswordSetup
デフォルトのパスワードを変更するには、メニューのを使用してください。パスワードプロテクトされている機能は、Reset
Counter、Memory、System Lockout、Password Setupです。Teachモードでアクセス可能なすべての機能をプロテクト
したい場合には、デフォルトのパスワードを新しいパスワードに変更してください
注記:
• デフォルトのパスワードは空白です。
• パスワードを忘れてしまった場合は、マスターパスワード（00000000）を使って、アクセスを回復できます。
• パスワードには、8桁までの数字のみを使用できます。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押し
て、PASSWORD SETUPに移動しま
す。
• ENTERを押します。
[SETUP] 3/3
15 Measurement Unit
16*Password Setup
17 Remote Command
18 Height Sensor
19 Language
20 System Information
2
[blank]
またはxxxxxxxx>
• 現在のパスワードを入力します。デフォ
ルトのパスワードは空白です（無桁）。
• ENTERを押します。
Password Setup
Password: _
[F1] OK
3
xxxxxxxx
>
• 新しいパスワードを入力してENTERを
押し、新しいパスワードをもう一度入力
し て 、F 1 を 押 し ま す 。
または
• パスワードプロテクトをデフォルト設定
に戻すには、新しいパスワードのフィー
ルドからすべての文字をクリアし、F1を
押します。
Password Setup
------------------------------
New Password :
Confirm Password:
[F1] OK
Eシリーズ自動ディスペンシングシステム
41
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
AutoPurge
指定された時間アイドル状態になった後、システムが自動的にパージするよう設定することができます。システムがパージを
行う際は、ノズルがパーク位置に移動し、Auto Purgeに設定されたパラメーターに従って液剤をパージします。このコマンド
は、使用可能期間が非常に短い2要素液剤の使用時に便利です。
Auto Purge機能は現在のプログラムに対して設定されます。Auto Purgeはデフォルトでオフになっています（Wait Time
とPurge Timeも0に設定されています）。ゼロでは無い値を設定して、この機能を有効にします。Auto Purgeは、システムが
Runモードに設定されている場合に有効です。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押して、AUTO
PURGEに移動します。
• ENTERを押します。
[SETUP] 2/3
08 Pause Status
09*Auto Purge
10 Pre-cycle Initialize
11 Pre-dispense Wait Time
12 Default Dispense Port
13 Needle Detect Setup
14 Run Limit
2
または >
• Auto Purgeパラメーターの値を入力し
ます。
PurgeTime — — （この例について
は）1秒間隔でシステムがパージを実行す
る時間。
WaitTime — Auto Purgeの開始ま
でにシステムが待機する時間（ロボットの
STARTボタンが押されていない状態）。
Purge TimeとWait Timeの動作チャート
を下に示します。
• F1を押して、保存または終了します。
Auto Purge Setup
------------------------------
Purge Time: 0.1 s
Wait Time: 0.1 s
[F1] OK
ディスペンサーオン
ディスペンサ ー オフ
時間（秒）
Wait
Time
Purge
Time
5 2 5 2 5 2
Wait Timeが5秒でPurge Timeが2秒の場合のAuto Purgeの設定例
システムパラメーターの設定（続き）
Eシリーズ自動ディスペンシングシステム
42
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

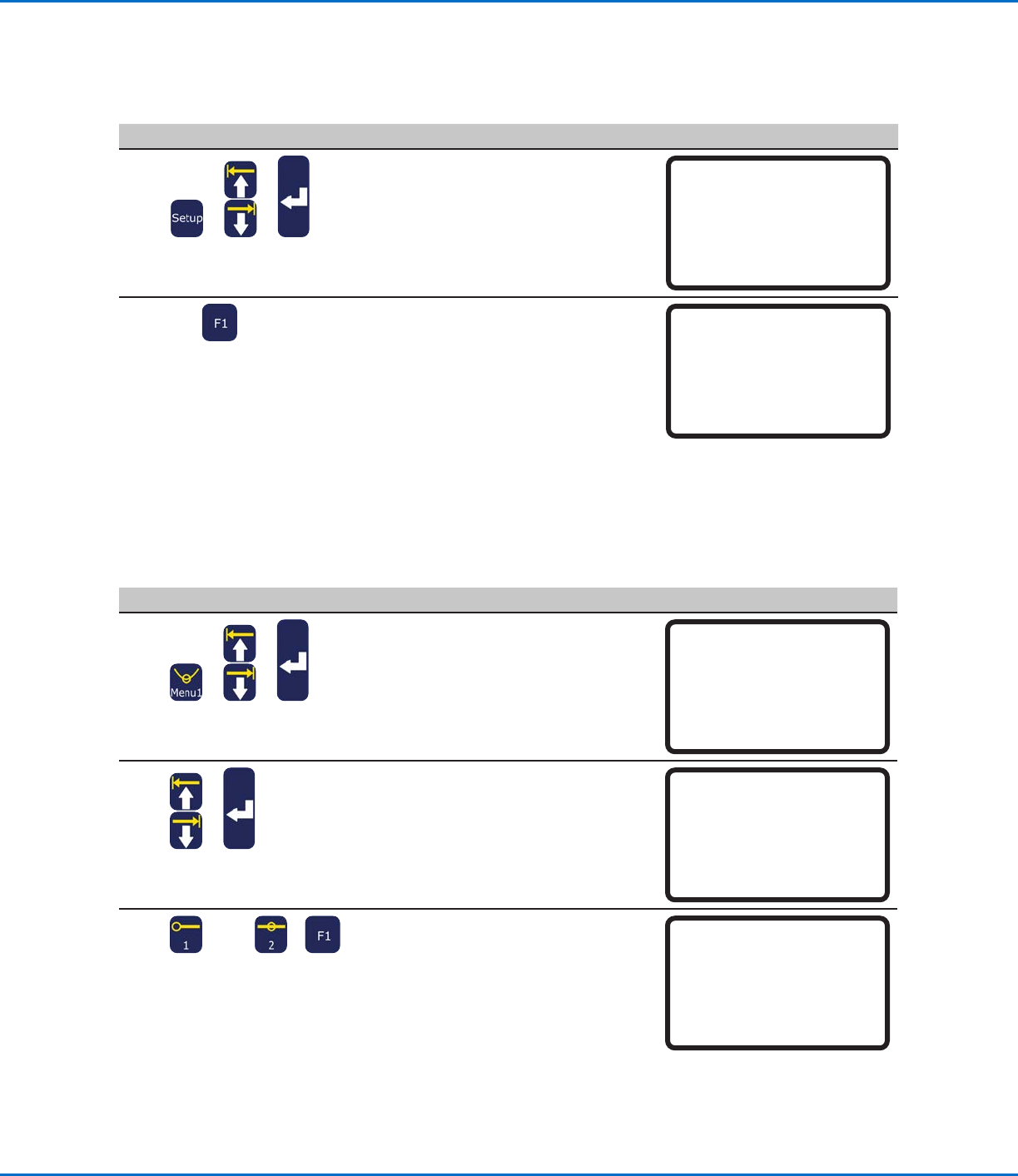

システムパラメーターの設定（続き）
Language
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押し
て、LANGUAGEに移動します。
• ENTERを押します。
[SETUP] 3/3
15 Measurement Unit
16 Password Setup
17 Remote Command
18 Height Sensor
19*Language
20 System Information
2
x>
• 使用する言語の番号を入力します。
• F1を押して、保存または終了します。
Language
------------------------------
1 English
Select: _
[F1] OK
KeyBeep
ティーチペンダントのキーを押すと、ビープ音が鳴ります。デフォルトはオンです。次の手順でキーのビープ音はオフにできま
す。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNを押して、UTILITY
MENUに移動します。
• ENTERを押します。
[MENU 1] 2/2
08*Utility Menu
09 Diagnostic
2
>
• MOVE UP / DOWNを押して、KEY
BEEPに移動します。
• ENTERを押します。
[UTILITY] 1/1
01 Program
02 Memory
03*Key Beep
04 Online Signals
05 Barcode Scanner
06 System Lockout
3
または >
• 1 ENABLEを押すと、キーのビープ音はオ
ンになります。
• 2 DISABLEを押すと、キーのビープ音はオ
フになります。
• F1を押して、保存または終了します。
Key Beep (All)
Enable
------------------------------
1 Enable
2 Disable
Select: _
[F1] OK
