Eシリーズ自動ディスペンシングシステム
69
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
# 操作キー ステップ ティー チペンダント表示
7
>
• SHIFT > 3を押し、Line Endポイントとし
て、その位置を登録します。
Line End 1/4
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
8
>
• F2を押して、Line Endパラメーター画面を
移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
9
>
• SHIFT > ENDを押して、プログラムの終わ
りを登 録します。
10
• STARTを押して、プログラムを実行します。
パターンの作成（続き）
領域を埋める方法（続き）
Eシリーズ自動ディスペンシングシステム
70
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

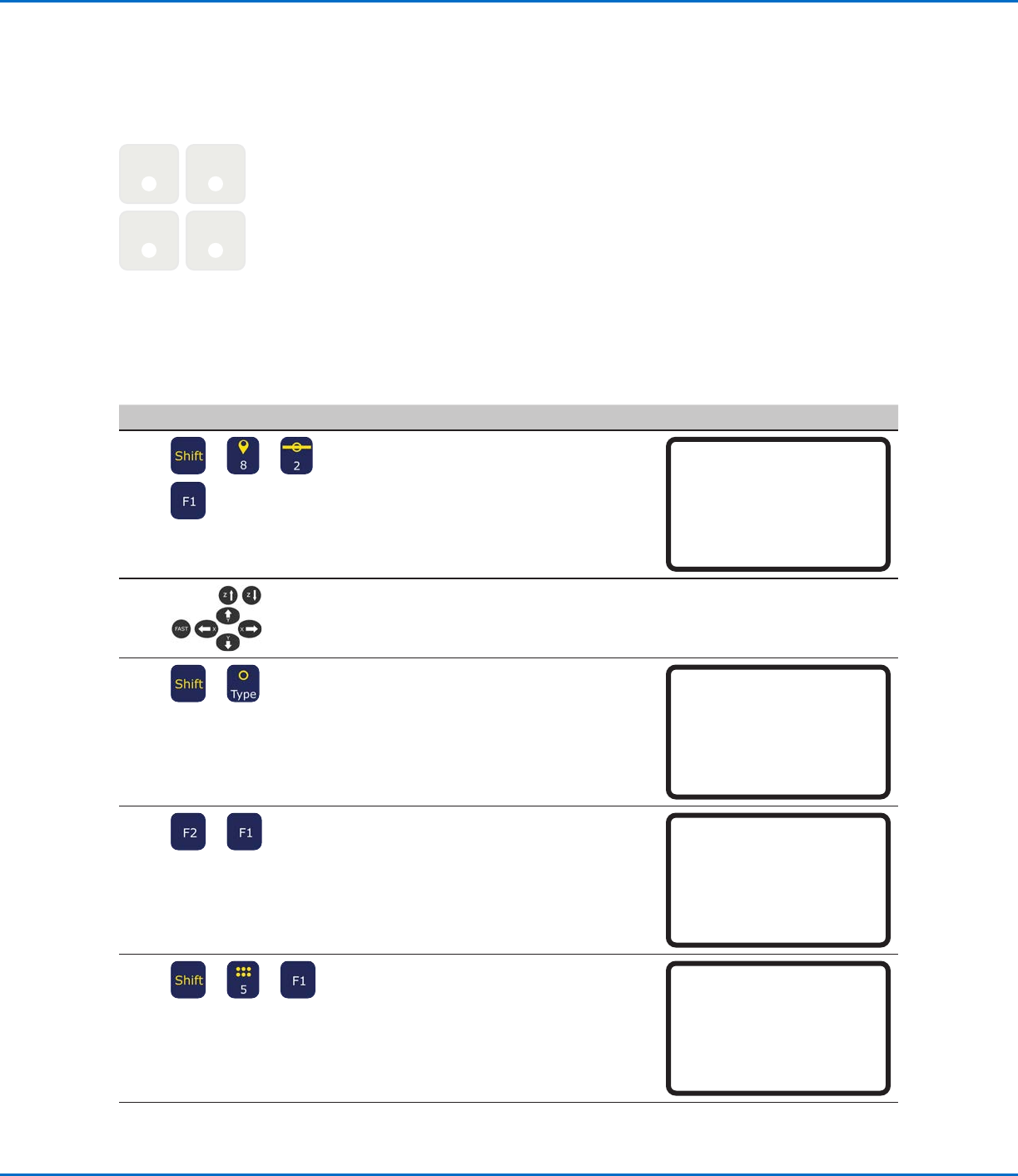

ドット列を設定する方法（Step&Repeat）
配列内の複数の対象基材に同じパターンを塗布するには、Step & Repeatを使用します。
Dispense
Dot
Dispense
Dot
Dispense
Dot
Dispense
Dot
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
複数の塗布対象基材が治具用プレートに正しく載せられていること。コマンドの詳細については、100ページの「12 Step
& Repeat 2D」および102ページ「12 Step & Repeat 3D」を参照してください。
# 操作キー ステップ ティー チペンダント表示
1
> > >
• SHIFT > 8を押して、Label画面を開きま
す。
• Label番号を入力します（この例では2）。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Label
------------------------------
Label: 2
[F1] OK
2 • ノズルを、最初の塗布ドットに対する目的
のXYZ位置に移動します。
3
>
• SHIFT > TYPEを押して、Dispense Dot
画 面を開きます。
• 必要に応じて、XYZ座標を変更します。
Dispense Dot 1/3
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
4
>
• F2を押して、Dispense Dotパラメーター
画面を移動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Dispense Dot 3/3
------------------------------
Retract Distance: 100.00 mm
Retract Low: 10.0 mm/s
Retract High: 10.0 mm/s
[F1] OK [F2] Next
5
> >
• SHIFT > 5を押して、Step & Repeatメニ
ューを開きます。
• F 1を押します。
Step & Repeat
------------------------------
[F1] Step & Repeat 2D
[F2] Step & Repeat 3D
------------------------------
次のページに続く
パターンの作成（続き）
Eシリーズ自動ディスペンシングシステム
71
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
# 操作キー ステップ ティー チペンダント表示
6
• F2を押して、次の画面に移動します。
Step & Repeat 2D 1/2
----------------------------
Direction X(1)/Y(2): 1
X Offset: 1.00 mm
Y Offset: 1.00 mm
[F1] OK [F2] Next
7
>
• Columnフィールドに2を入力します。
• Rowフィールドに2を入力します。
• Goto Labelに、ステップ1からのラベル番
号 を 入 力 し ま す（ こ の 例 で は 2 ）。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Step & Repeat 2D 2/2
----------------------------
Column (X): 2
Row (Y): 2
Path S(1)/N(2): 1
Goto Label: 2
[F1] OK [F2] Next
8
>
• SHIFT > ENDを押して、プログラムの終わ
りを登 録します。
9
• STARTを押して、プログラムのテストを行
います。
パターンの作成（続き）
ドット列を設定する方法（Step&Repeat）（続き）
