Eシリーズ自動ディスペンシングシステム
64
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パターンの作成（続き）
ラインを作成する方法（続き）
# 操作キー ステップ ティー チペンダント表示
7
• ノズルを、最後の塗布ポイント（Line End）
のXYZ位置に移動します。
8
>
• SHIFT > 3を押し、Line Endポイントとし
て、その位置を登録します。
• 必要に応じて、XYZ座標を変更します。
Line End 1/4
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
9
>
• F2を押して、Line Endパラメーター画面を
移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
10
>
• SHIFT > ENDを押して、プログラムの終わ
りを登 録します。
11
• STARTを押して、プログラムを実行します。
Eシリーズ自動ディスペンシングシステム
65
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
円弧を作成する方法
Line Start Line End
Arc Point
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
• ノズルを、最初の塗布ポイント（Line
Start）のXYZ位置に移動します。
2
>
• SHIFT > 1を押し、Line Startポイントとし
て、その位置を登録します。
• 必要に応じて、XYZ座標を変更します。
Line Start 1/2
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
3
>
• F2を押して、Line Startパラメーター画面
に移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line Start 2/2
------------------------------
Line Speed: 10.0 mm/s
Pre-move Delay: 0.00 s
Settling Distance: 0.00 mm
Dispenser Off(0)/On(1): 1
[F1] OK [F2] Next
4 • ノズルを、円弧の上端とするXYZ位置に移
動します（Arcポイント）。
5
> >
• SHIFT > MENU1を押し、Arcポイントとし
て、その位置を登録します。
• 必要に応じて、XYZ座標を変更します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Arc Point
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F3] Current
6 • ノズルを、円弧の終端のXYZ位置（Line
End）に移動します。
次のページに続く
パターンの作成（続き）
Eシリーズ自動ディスペンシングシステム
66
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
パターンの作成（続き）
円弧を作成する方法（続き）
# 操作キー ステップ ティー チペンダント表示

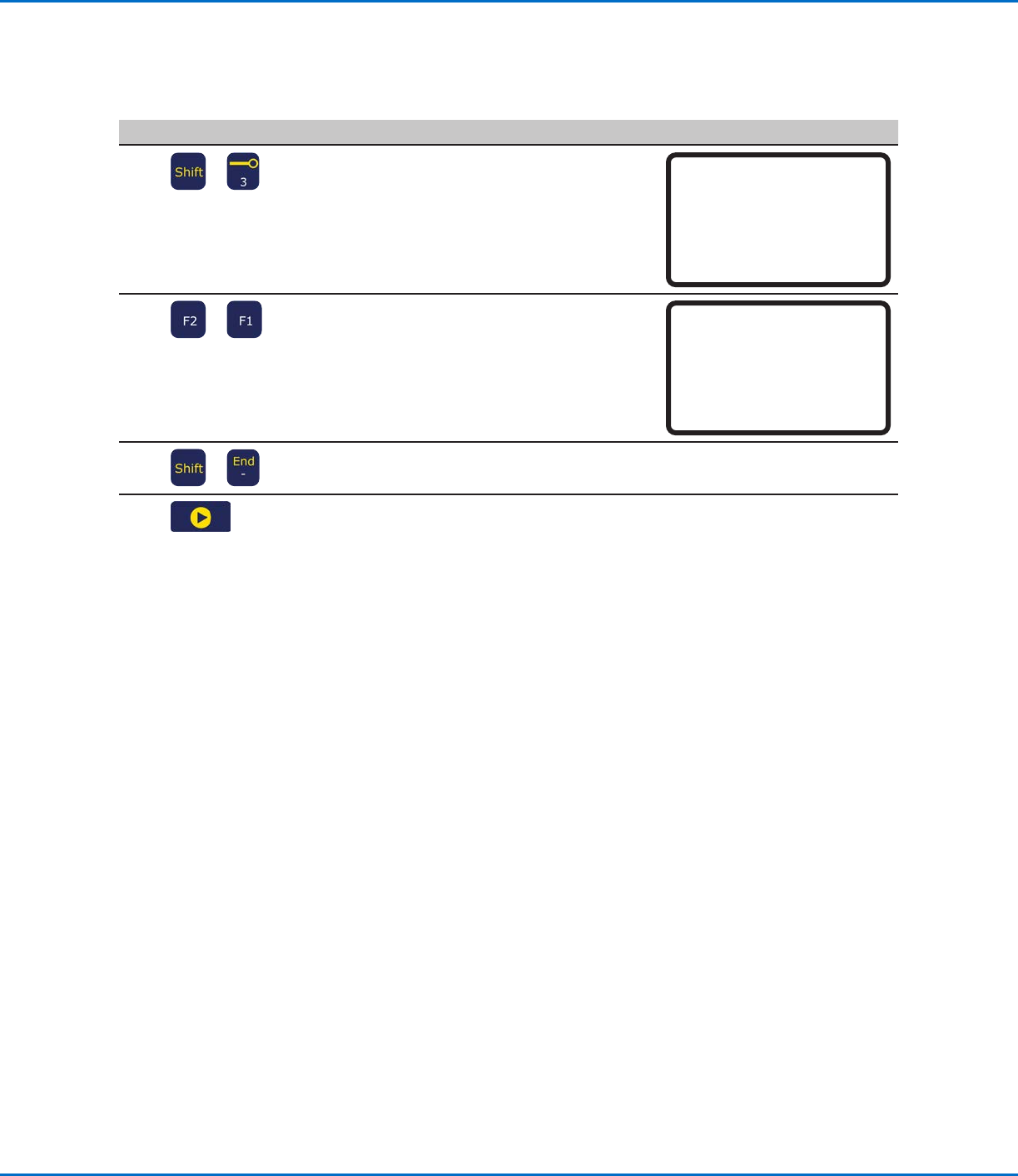

7
>
• SHIFT > 3を押し、Line Endポイントとし
て、その位置を登録します。
• 必要に応じて、XYZ座標を変更します。
Line End 1/4
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
8
>
• F2を押して、Line Endパラメーター画面を
移 動します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
9
>
• SHIFT > ENDを押して、プログラムの終わ
りを登 録します。
10
• STARTを押して、プログラムを実行します。
