Eシリーズ自動ディスペンシングシステム
72
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ノズル高さの調整
ノズル高さは、ノズルから治具用プレート表面までの距離です。ノズル高さは調整する必要があります。また、主にノズル交換
など、システムに対して変更が行われた場合に生じる高さの微妙な変位を補完するため、必要に応じて再調整する必要があり
ます。
注 記：ノズル高さを調整する場合については、21ページの「ノズル高さについて」を参照してください。
チップアライナーなしのシステム
もしシス テム が 、オプ ション の チップ アライナ ー を 含 ま な い ので あ れ ば 、この 手 順 に 従 って チップ 高 さを 較 正 し 、同じチップ に 交
換した後、手動でチップ高さを再較正してください。
注 記： オプションのチップアライナーは、既存システムに追加できます。81ページの”チップアライナー”を参照してください。
キャリブレーションポイントの設定（ニードル調整用初期設定）キャリブレーションポイントの設定（ニードル調整用初期設定）
システムは、同一のノズルへの交換後、ニードル調整機能用のキャリブレーションポイントを使用して、ノズル高さを再調整し
ます。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。

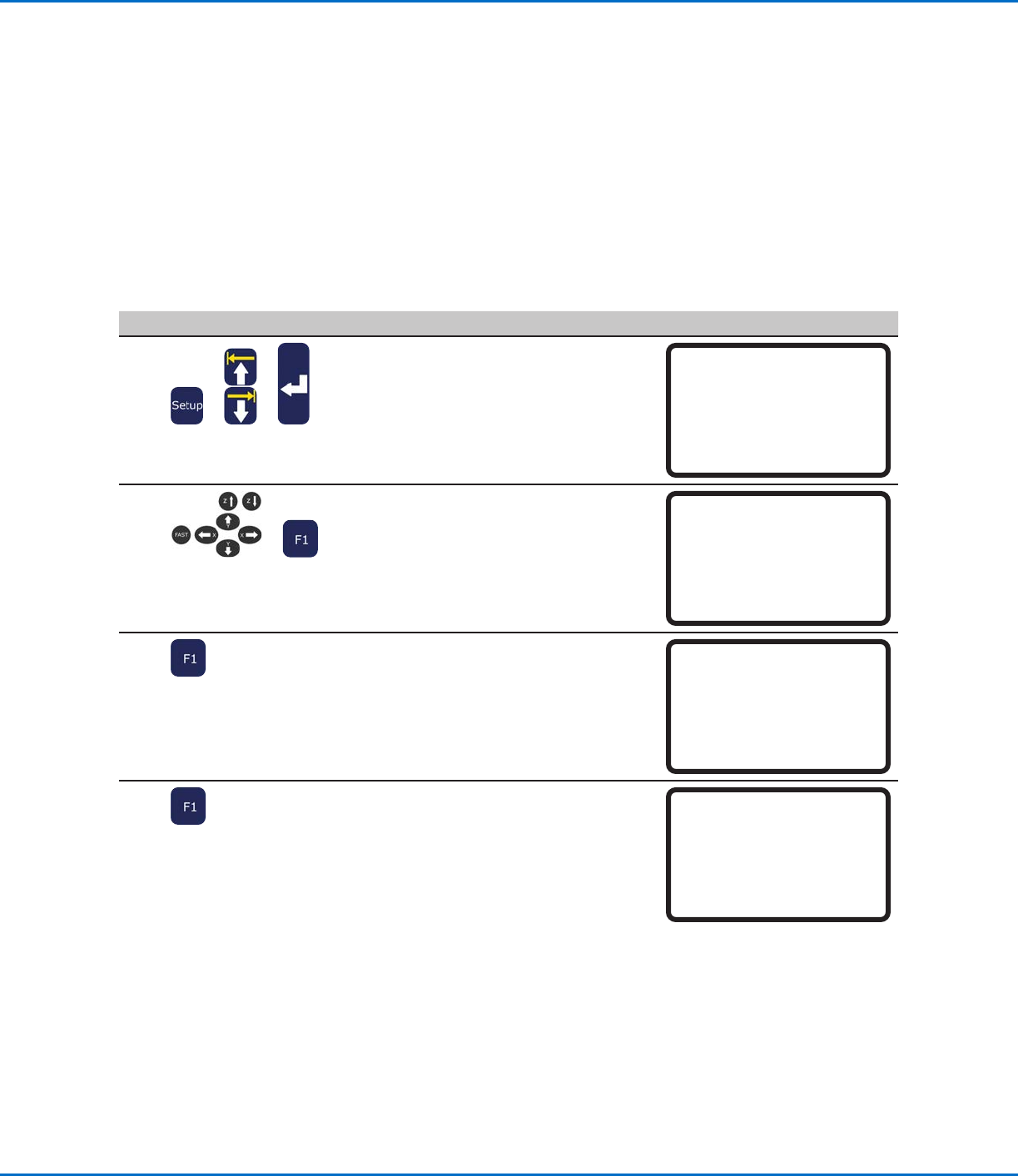

# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押し
て、CALIBRATION POINTに移動します。
• ENTERを押します。
[SETUP] 1/3
01 XY Move Speed
02 Z Move Speed
03 Point to Point Arc Jump
04 Park Position
05*Calibration Point
06 Mark Points
07 Program Output Status
2
>
• 治具用プレート表面にできるだけ近いとこ
ろまでノズルを下ろします。
• F1を押して、設定を保存します。
Calibration Point
------------------------------
Jog to position
------------------------------
[F1] OK
Eシリーズ自動ディスペンシングシステム
73
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ノズル高さの調整（続き）
ノズルの再調整（ニードル調整）ノズルの再調整（ニードル調整）
前提条件
ノズル高さの調整が行われていること。72ページの「キャリブレーションポイントの設定（ニードル調整の初期設定）」を参
照してください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• F 1を押します。
• MOVE UP / DOWNを押して、NEEDLE
ADJUSTに移動します。
• ENTERを押します。
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05*Needle Adjust
06 Auto Needle Adjust
2 • ENTERを押します。
ノズルは、ユーザー定義のキャリブレーショ
ンポイントまで移 動します。
注 記：ノ ズ ル は 、調 整 さ れ た ポ イ ン ト よ り も
5 mm（0.2”）高い位置になり、ノズルの不
用意な接触を防止します。
Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3
>
• キャリブレーションポイントの中央になるよ
う 、ノ ズ ル を 移 動 し ま す 。
• ENTERを押します。
システムは、再調整されたノズル高さに対し
て、塗布プログラムの調整を行います。
Needle Adjust
------------------------------
Jog tip over calibration point
------------------------------
[ENTER]
Eシリーズ自動ディスペンシングシステム
74
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
チップアライナーなしのシステム
もしシス テム が 、オプ ション の チップ アライナ ー を 含 む の で あ れ ば 、この 手 順 に 従 ってチップ 高 さを 較 正 し 、同じ チップ に 交 換 し
た後、自動でチップ高さを再較正してください。
キャリブレーションポイントの設定（自動ニードル調整用初期設定）キャリブレーションポイントの設定（自動ニードル調整用初期設定）
システムは、同一のノズルへの変更後、自動ニードル調整機能用のニードル検知設定を使用して、ノズル高さを再調整します。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNを押して、NEEDLE
DETECTに移動します。
• ENTERを押します。
[SETUP] 2/3
08 Pause Status
09 Auto Purge
10 Pre-cycle Initialize
11 Pre-dispense Wait Time
12 Default Dispense Port
13*Needle Detect Setup
14 Run Limit
2
>
• チップ をチップ アライナ ー に 向 けてジョグ
し、クロスヘアー（クロスポイント）にできる
だけ近づくまでチップを下げます。
• F 1を押します。
Needle Detect Setup画面が表示され
ます。
Needle Detect Setup
------------------------------
Jog tip to needle detect
device cross point
------------------------------
[F1] OK
3 • F 1を押します。
システムが、キャリブレーションを開始し
ます。
Needle Detect Setup
------------------------------
Press [F1] to search for
needle position
------------------------------
4 • F1を押すと、キャリブレーション動作の確
認になります。
注 記：F2を押すと、キャリブレーション動作
を取り消します。
Needle Detect Setup
------------------------------
Reset position?
------------------------------
[F1] Yes [F2] No
ノズル高さの調整（続き）
