MEC-SFAB-005S0 5. 预防保养 SmartFAB 机械手册 89 5.7 每 6 个月 （4000 小时）的作业 5.7.1 给 XYZ 机械手加油 备注 ) FUJI 润滑油枪套件的 润滑油枪 1 次喷射的 出油量约 0 .6cc。请作为加油量的参考。 表中的加油量是 1 根滚珠丝杆、1 个导块的加油量。 警告 机器停止运转后，请不要马 上直接接触线性马达部。有可能被高 温烫伤。 机器的线性马达具有强磁场 。使用心脏起搏…
5. 预防保养 MEC-SFAB-005S0
88 SmartFAB 机械手册
5.6 每 3 个月 （2000 小时）的作业

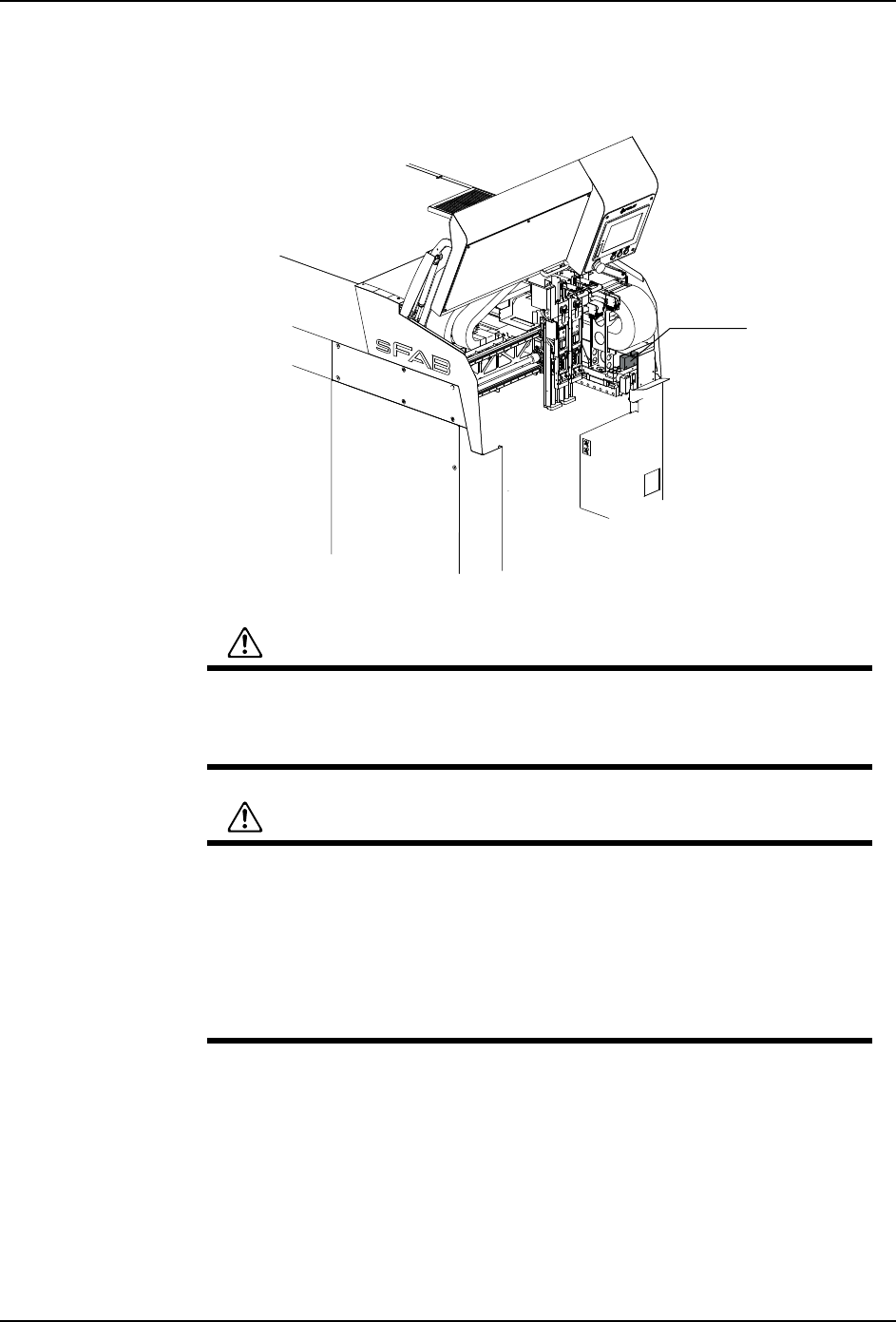

5.6.1 清扫线性马达冷却风扇过滤器
1. 从 XYZ 机械手的前侧，拆下冷却风扇过滤器的安装螺栓。
2. 从冷却风扇上拆下过滤器。
3. 对准吹压缩空气进行清扫，十分脏时更换成新品。
警告
机器停止运转后，请不要马上直接接触线性马达部。有可能被高温烫伤。
机器的线性马达具有强磁场。使用心脏起搏器的人员请不要靠近线性马达
的轴或线圈部位 （请离开 400 mm 以上进行作业）。有可能受到磁场的影响
而发生误动作。
注意
用手移动 XYZ 机械手的时候，请握住框架部分。不要握住贴装工作头本体
或手柄等，不要对工作头施加力。
在机器的线性马达附近 （55 mm 以内）进行作业时，请不要使用通常的金属
工具。
请不要将磁卡、手表和精密仪器等靠近 sFAB 的线性马达附近 （55 mm 以
内）。有可能受到磁场影响而发生故障。
工作头更换或维修保养时，请注意不要将物品碰到线性标尺使其损伤，如
果线性标尺损伤，有可能无法进行生产。此时，需要更换线性标尺。
０００００１＊０
０
０
００
１
＊
＊７ＦＦＸＹＳＡ０３＊
７Ｆ
Ｆ
Ｘ
Ｙ
Ｓ
Ａ
０
３
Ｂ
Ａ
䖛Ⓒ఼
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 89
5.7 每 6 个月 （4000 小时）的作业
5.7.1 给 XYZ 机械手加油
备注 ) FUJI 润滑油枪套件的润滑油枪 1 次喷射的出油量约 0.6cc。请作为加油量的参考。
表中的加油量是 1 根滚珠丝杆、1 个导块的加油量。
警告
机器停止运转后，请不要马上直接接触线性马达部。有可能被高温烫伤。
机器的线性马达具有强磁场。使用心脏起搏器的人员请不要靠近线性马达
的轴或线圈部位 （请离开 400 mm 以上进行作业）。有可能受到磁场的影响
而发生误动作。
注意
用手移动 XYZ 机械手的时候，请握住框架部分。不要握住贴装工作头本体
或手柄等，不要对工作头施加力。
在机器的线性马达附近 （55 mm 以内）进行作业时，请不要使用通常的金属
工具。
请不要将磁卡、手表和精密仪器等靠近 sFAB 的线性马达附近 （55 mm 以
内）。有可能受到磁场影响而发生故障。
工作头更换或维修保养时，请注意不要将物品碰到线性标尺使其损伤，如
果线性标尺损伤，有可能无法进行生产。此时，需要更换线性标尺。
润滑油 加油处 加油量
(cc)
油嘴型号
NS7 （NSK）或
Multemp SRL （協同油脂）
X 轴滚珠丝杆 0.3 C-MT6X1 型 (THK)
X 轴导轨 0.3 A-M3 (IKO)
Y 轴导轨 1.0 B-M4 (IKO)
Z 轴滚珠丝杆 0.3 -
Z 轴导轨 0.6 -
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
90 SmartFAB 机械手册

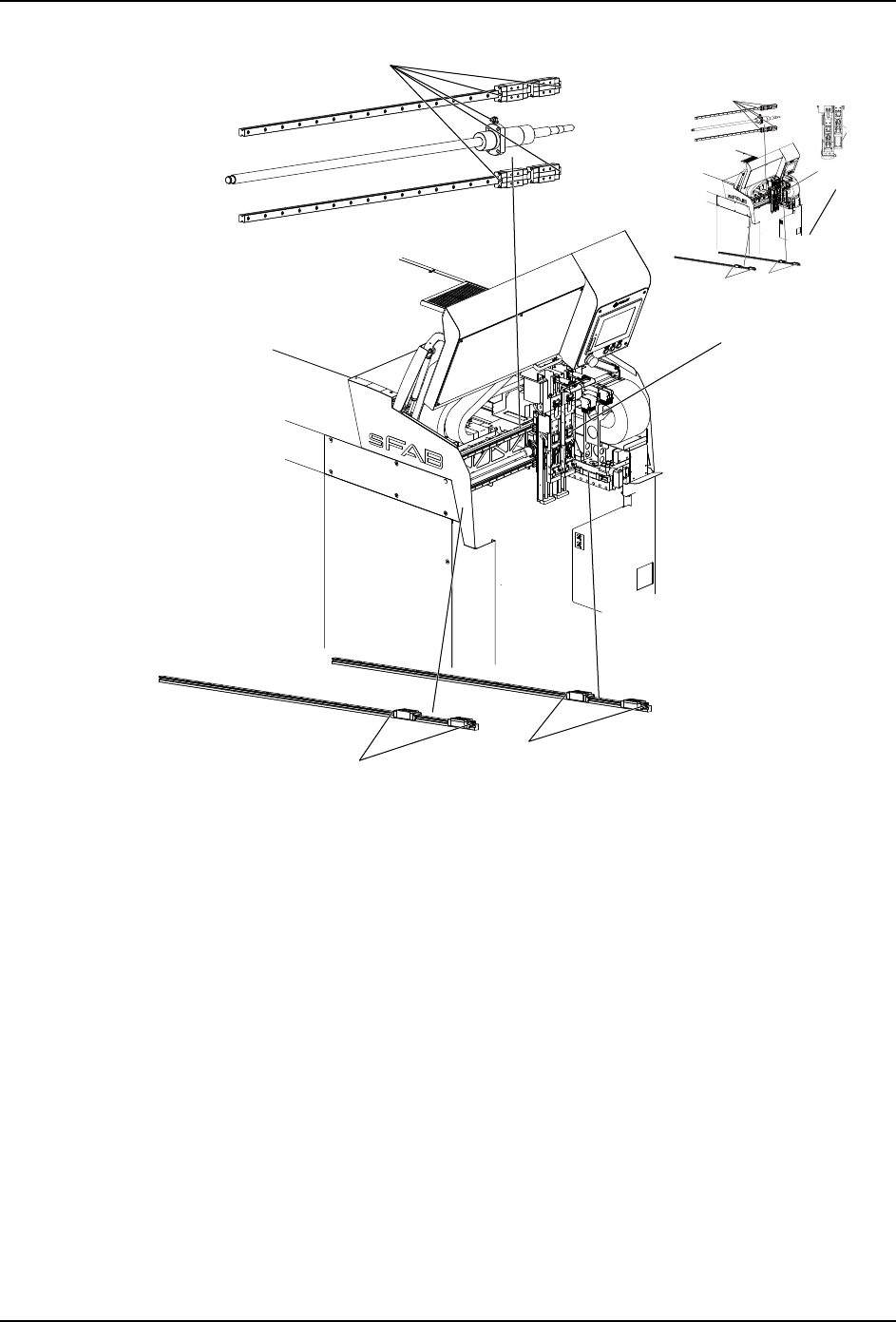

给 X 轴加油
1. 使用干净的布，擦去 X 轴滚珠丝杆的污垢。
2. 同样，采取 X 轴导轨的污垢。
3. 使用润滑油枪，向 X 轴滚珠丝杆的润滑油油嘴 （C-MT6X1）加入 0.3cc 的 NS7 或
Multemp SRL。
4. 使用干净的布，擦去溢出的多余润滑油。
5. 使用润滑油枪，向 X 轴导轨的润滑油油嘴 （A-M3）各加入 0.3cc 的 NS7 或 Multemp
SRL。
6. 使用干净的布，擦去溢出的多余润滑油。
7. 使用 JOG 操作，使 X 轴单元在 X=10 ～ 400 的范围内往复 10 次 （低速 )，循环润滑油。
（JOG 操作的方法参照 SmartFAB 操作手册 「进行 XYZ 机械手的 JOG 操作」。）
8. 再次擦去从滚珠丝杆和导轨处溢出的润滑油。
=䕈ᇐ䔼
=䕈⒮⦴ϱᴚ
;䕈ᇐ䔼
;䕈⒮⦴ϱᴚ
⍺⒥⊍⊍ఈ
<䕈ᇐ䔼
⍺⒥⊍⊍ఈ
⍺⒥⊍⊍ఈ
Z軸ガイドレール
Z軸ボールネジ
X軸ガイドレール
X軸ボールネジ
グリスニップル
Y軸ガイドレール
グリスニップル
グリスニップル
刷毛
ࠋ↯
