5. 预防保养 MEC-SFAB-005S0 98 SmartFAB 机械手册 5.9 每 12000 小时的作业 5.9.1 清扫湿气分离器 1. 进行机器的关机操作，将主开关设 置为 OFF。 2. 将空气接入口的控制杆设置为 OFF，停止外部供 气。 3. 将气源供应软管的插口从气源供应 口拔出，慢慢地打开气源供应口的 开关阀。 气源配置 管内部气压下降。 4. 拆下安装螺栓，拆下过滤器滤芯 Assy。 5. 使用压缩空气清扫过滤…
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 97

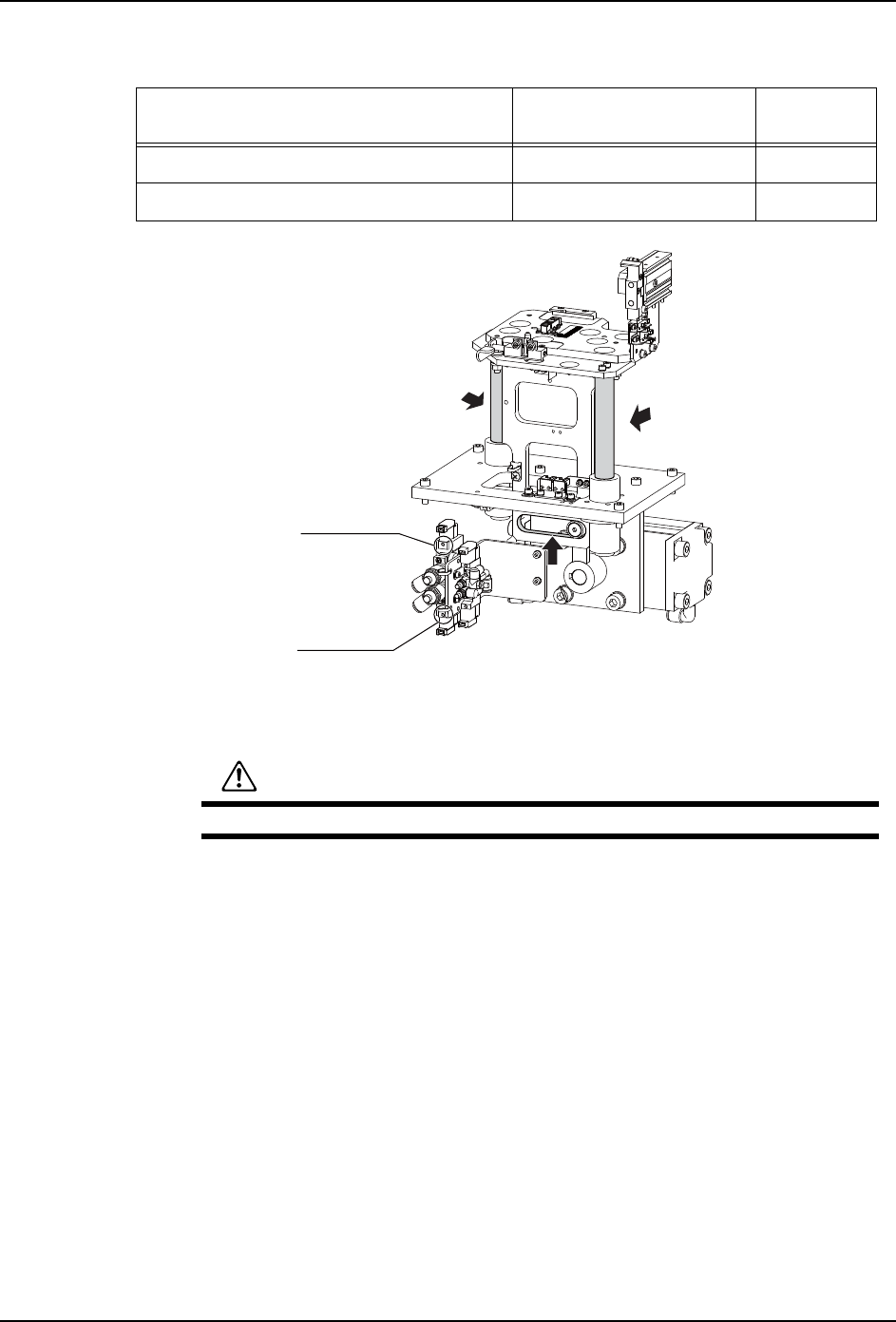

5.8.4 给 Tool 更换器驱动部加油
1. 进行机器的关机操作，将主开关设置为 OFF。
2. 按下电磁阀的手动按钮 A 部，上升更换器。
3. 请使用布等罩住相邻的基座相机，以免附着到润滑油。
4. 使用干净的布，擦去轴和凸轮从动轴部的污垢。
5. 将 Daphne EponexNo.2 倒在毛刷上。
6. 使用毛刷，在轴和凸轮从动轴部均匀涂敷润滑油。
7. 使用干净的布，擦去溢出的多余润滑油。
8. 按下电磁阀的手动按钮 B 部，下降更换器。
5.8.5 更换线性马达冷却风扇过滤器
点检线性马达冷却风扇过滤器脏的程度，十分脏时汚时，请更换成新品。（更换方法参照
「6.8.5 更换线性马达冷却风扇过滤器」。）
润滑油 加油处 加油量
(cc)
Daphne Eponex No.2 （出光） 升降轴 1.8
Daphne Eponex No.2 （出光） 凸轮从动轴 1.8
警告
上升或下降更换器时，请注意不要夹到手指。
＊７ＦＦＴＣＭＰ０１
０００００２＊
A:
B:
Ϟछ
ϟ䰡
ࡴ⍺⒥⊍
ࡴ⍺⒥⊍
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
98 SmartFAB 机械手册
5.9 每 12000 小时的作业

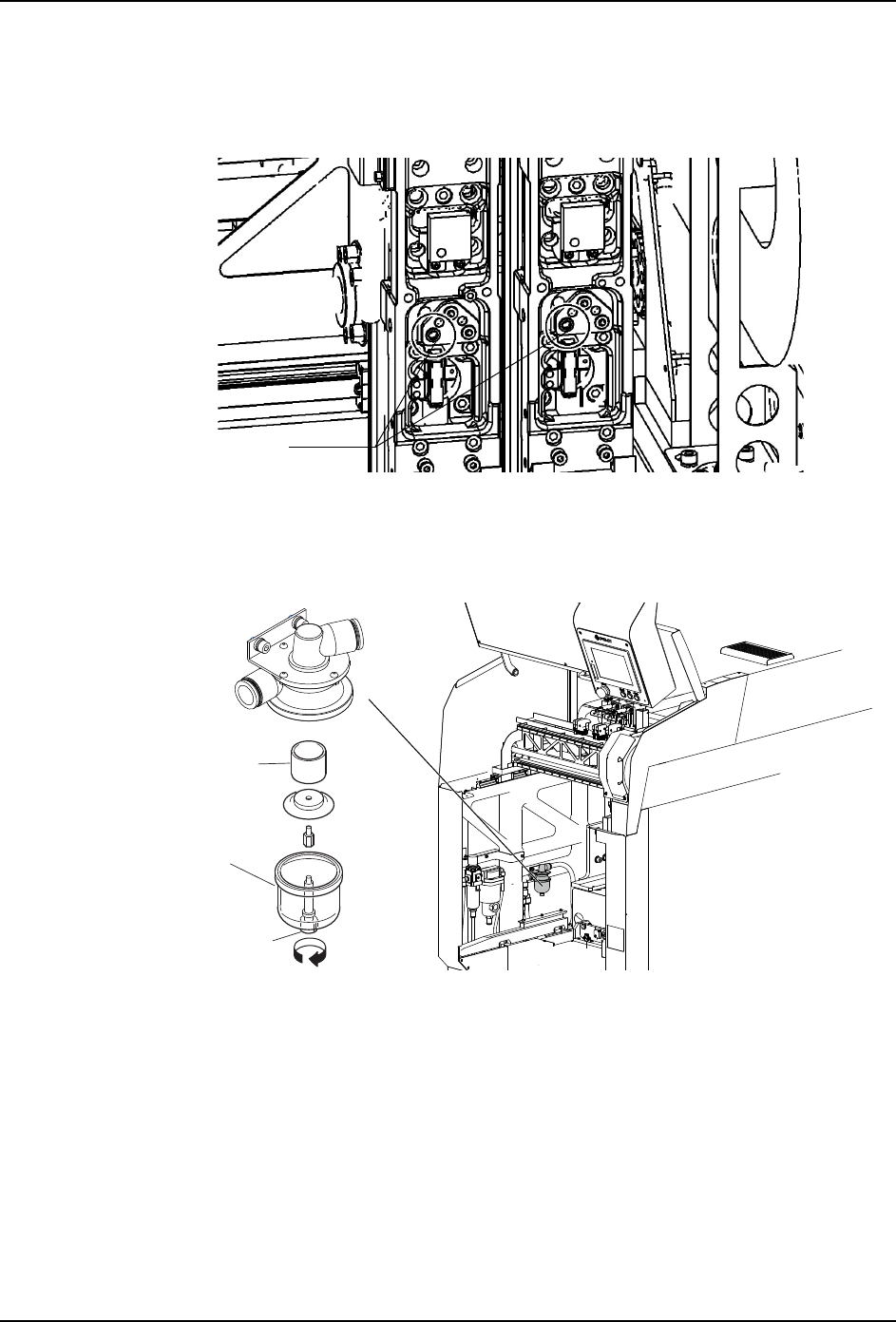

5.9.1 清扫湿气分离器
1. 进行机器的关机操作，将主开关设置为 OFF。
2. 将空气接入口的控制杆设置为 OFF，停止外部供气。
3. 将气源供应软管的插口从气源供应口拔出，慢慢地打开气源供应口的开关阀。 气源配置
管内部气压下降。
4. 拆下安装螺栓，拆下过滤器滤芯 Assy。
5. 使用压缩空气清扫过滤器滤芯，十分脏时，更换成新品。
注意 ) 安装过滤器滤芯 Assy 时，请将有孔的一面朝上。
警
告
39MEC-00087
OFF
ON
39MEC-00090
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 99
5.9.2 清扫真空泵过滤器
1. 进行机器的关机操作，将主开关设置为 OFF。
2. 按下工作头连接部的负压接插件，将真空配管内变成大气压。
3. 按照以下的步骤，拆下过滤器滤芯。
a. 松开过滤器盒下部的螺栓，从本体内取出过滤器盒。
b. 从本体内取出过滤器滤芯。
4. フィルタケースを中性洗剤で洗浄してください。
5. フィルタエレメントは圧縮空気で清掃するか、汚れがひどい場合は新品と交換してく
ださい。
负压接插件
䖛Ⓒ఼Ⲧ
㶎ᷧ
䖛Ⓒ఼Ⓒ㢃
BkBQZFfJ
BkBQZFfJ
