5. 预防保养 MEC-SFAB-005S0
118 SmartFAB 机械手册
＜ TY 轴皮带张力 （驱动部）＞
1. 请测定皮带张力。确认皮带的中央测定值在规定值内。
2. 如果测量到的张力值超出上述范围，则请进行调节。
a. 请拧松用于固定马达的螺栓 (1)。
b. 请先拧松螺母 （2），然后再调节调节螺栓 （3）。
皮带张力 规定值 (Hz)
TY 轴 （驱动部） 298±15
39MEC-0107-a
39MEC-0108-a
(1)
(1)
(2)
(3)
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 119
5.9.12 sMTU -LT2 料盘托架背面胶片的点检与更换
确认料盘托架背面胶片
1. 请准备要确认的料盘托架。
2. 胶片贴在料盘托架背面。请确认胶片表面是否有剥落、破损等。如果胶片表面有剥落、
破损等时，请贴换胶片。
3. 请确认全部的料盘托架。
料盘托架背面胶片的更换
如果料盘托架背面的胶片表面有剥落、破损等时，请更换胶片。
·胶片：1MTA000167**
1. 翻转料盘托架，剥下更换的胶片。
2. 使用脱脂剂等擦去粘在胶片表面上的污垢和油迹。
39MEC-0109-a
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
120 SmartFAB 机械手册

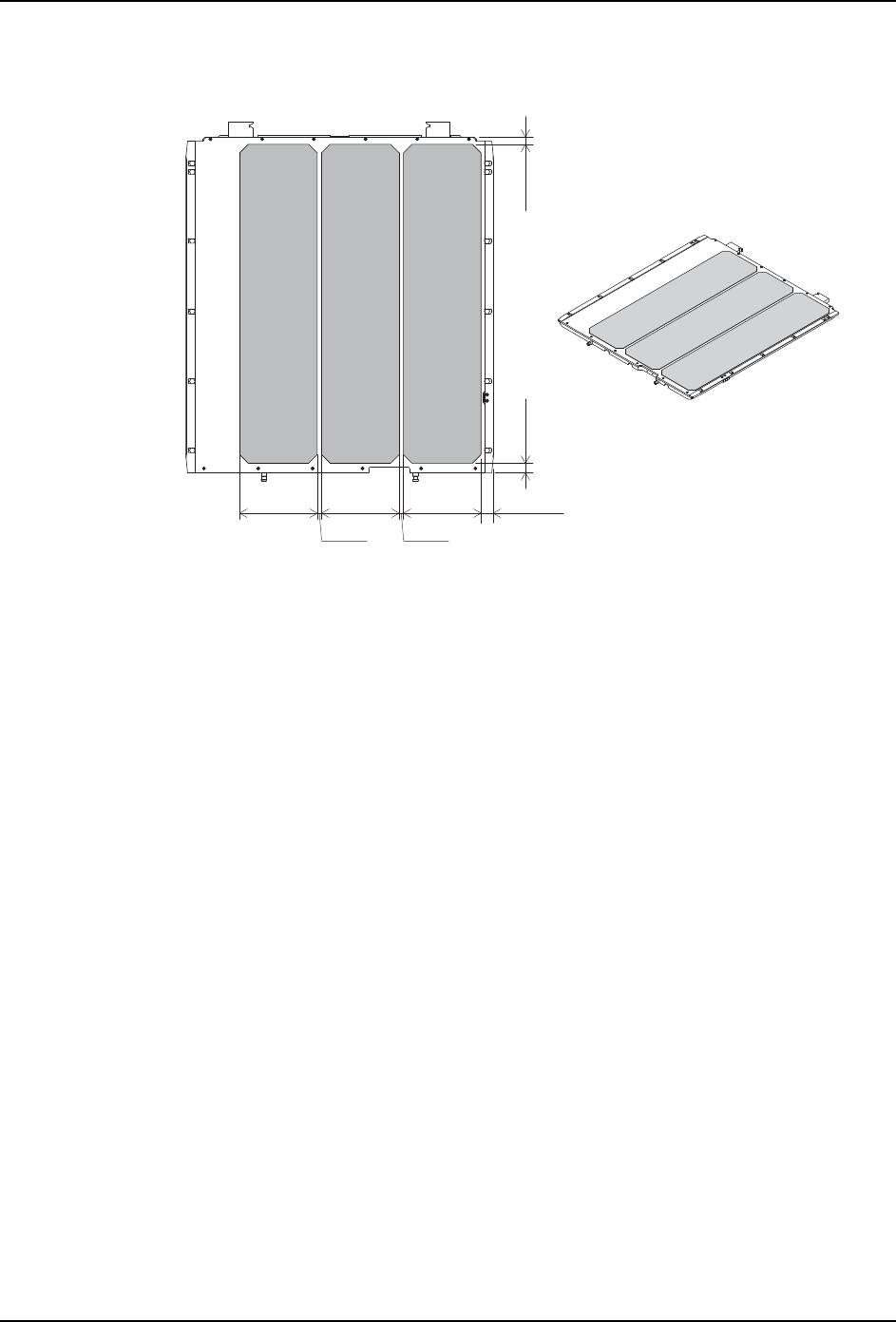

3. 剥下胶片背面的衬纸，以下图所示的位置作为基准将胶片贴到料盘托架背面。
注意 ) 粘贴胶片时防止气泡和异物进入。使用刮板等工具可有效防止气泡进入。
39MEC-0112-a
8.5mm
14.5mm
90mm90mm90mm
11mm
5mm5mm
