5.9.11 点检和调整 sMTU-LT2 皮带张力
确认皮带张力时，请预先准备张力计。
＜ TZ1/TZ2 轴皮带张力＞
确认皮带张力之前，将 sMTU-LT2 的料盘盒移动到维修保养的位置。

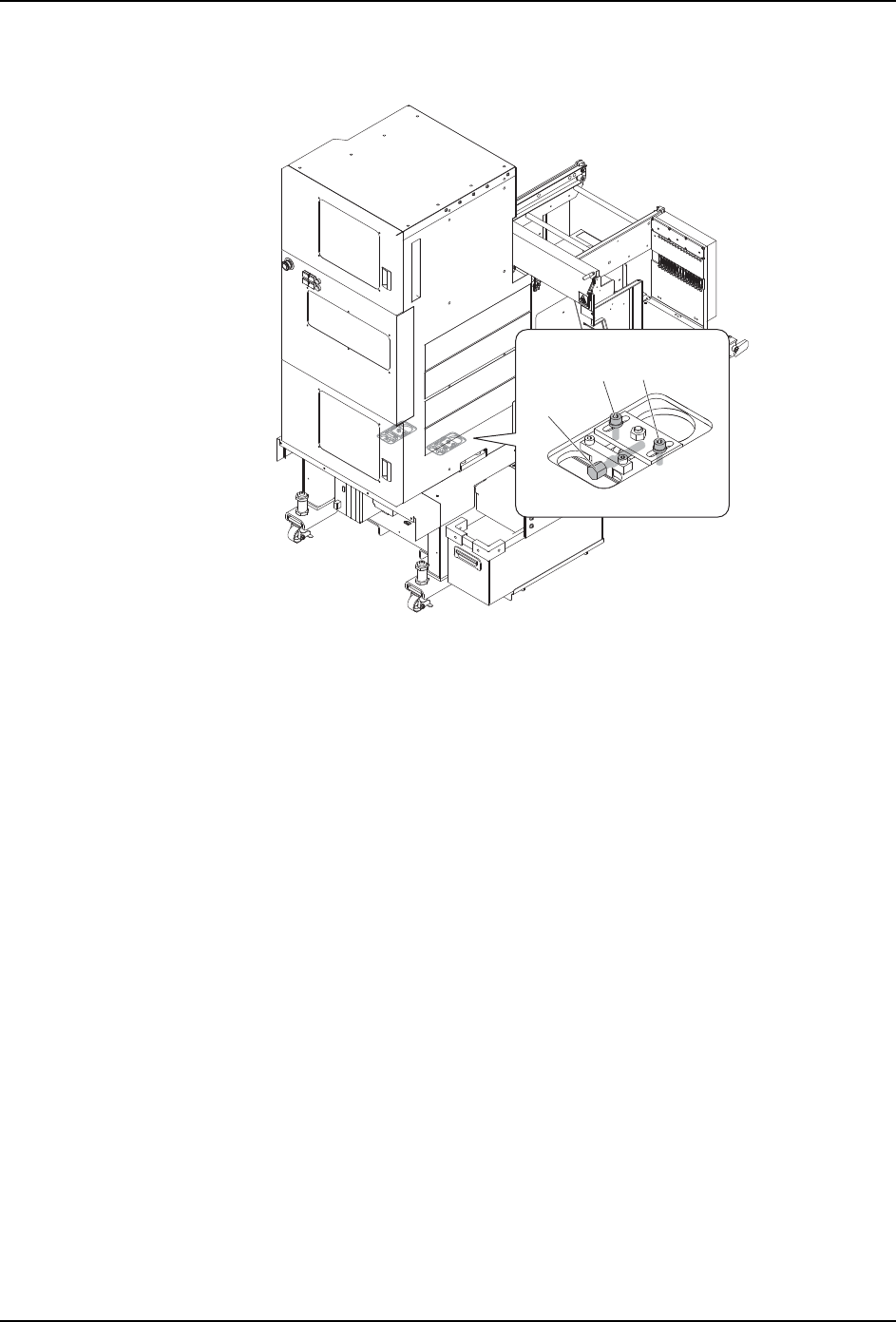

1. 向机器安装 sMTU-LT2。

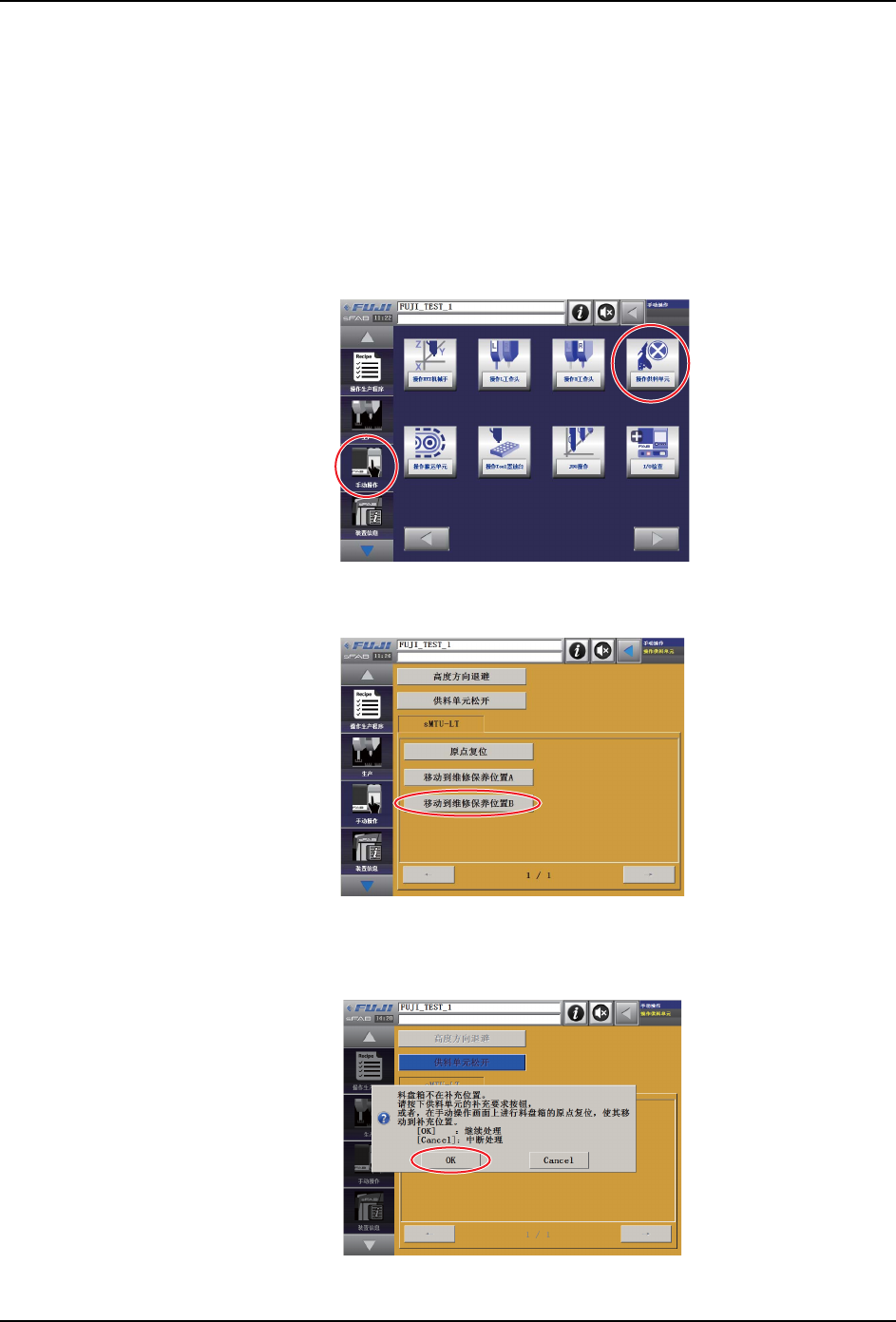

2. 按照操作画面中的 「手动操作」→ 「供应单元操作」的顺序点击画面上的图标。显示
出供应单元的操作画面。
3. 点击 「移动到维修保养位置 B」。移动料盘箱。
4. 从机器上拆除 sMTU-LT2。拆除时，显示向料盘箱补充位置移动的催促信息。选择 OK 按
键。
39MEC-0102-S
39MEC-0103-S
39MEC-0104-S
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 115

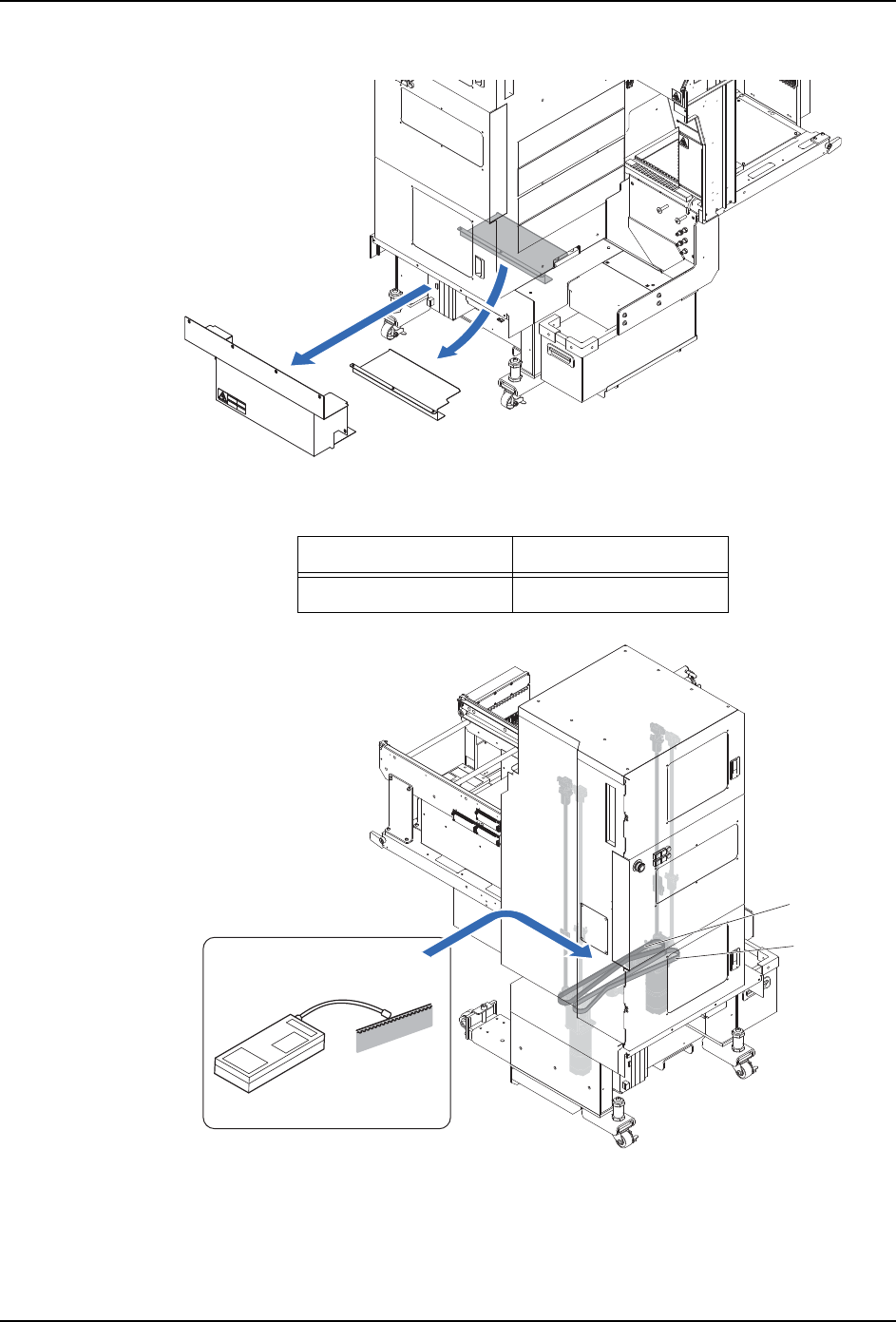

5. 拆除 sMTU-LT2 下面的挡板。
6. 请从往返搬运轨的下方对每条皮带的张力进行测定。请检测跨度最长的皮带的中间点的
张力是否在规定值以内。
皮带张力 规定值 (Hz)
TZ1/TZ2 轴 55.67±2.8
