MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 81

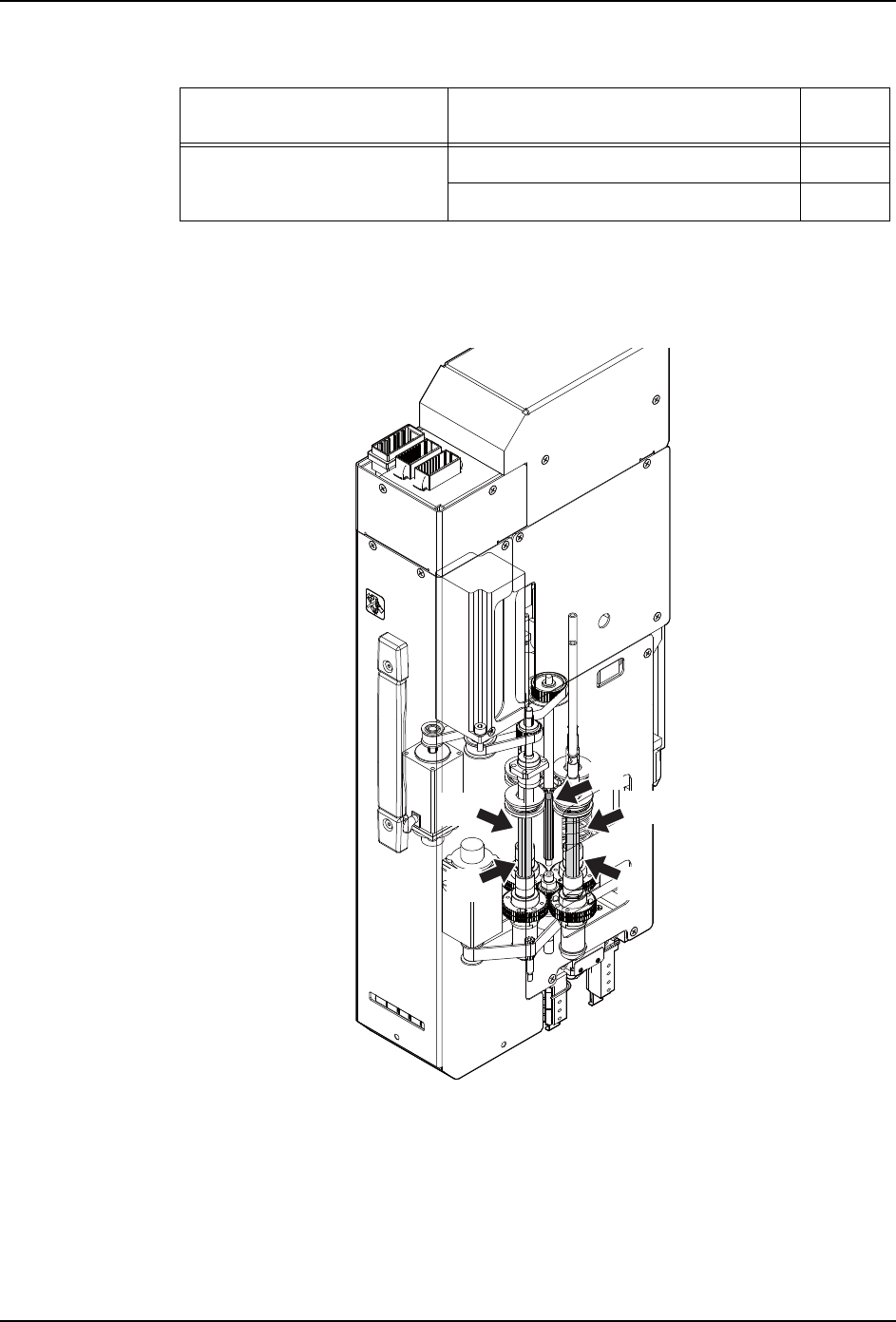

5.5.4 给 sG04 工作头加油
1. 拆除工作头。
2. 用细毛刷子在 4 根吸嘴升降杆 （A, B, C, D）的头轴 （1）和吸嘴切换轴 （2）上薄薄
地涂敷一层指定的润滑油。
润滑油 加油处 加油量
(cc)
Daphne Eponex No.2 (1) 吸嘴头轴（A, B, C, D） 0.292
(2) 吸嘴切换轴 0.292
39MEC-0084
(1)
(1)
(1)
(1)
(2)
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
82 SmartFAB 机械手册

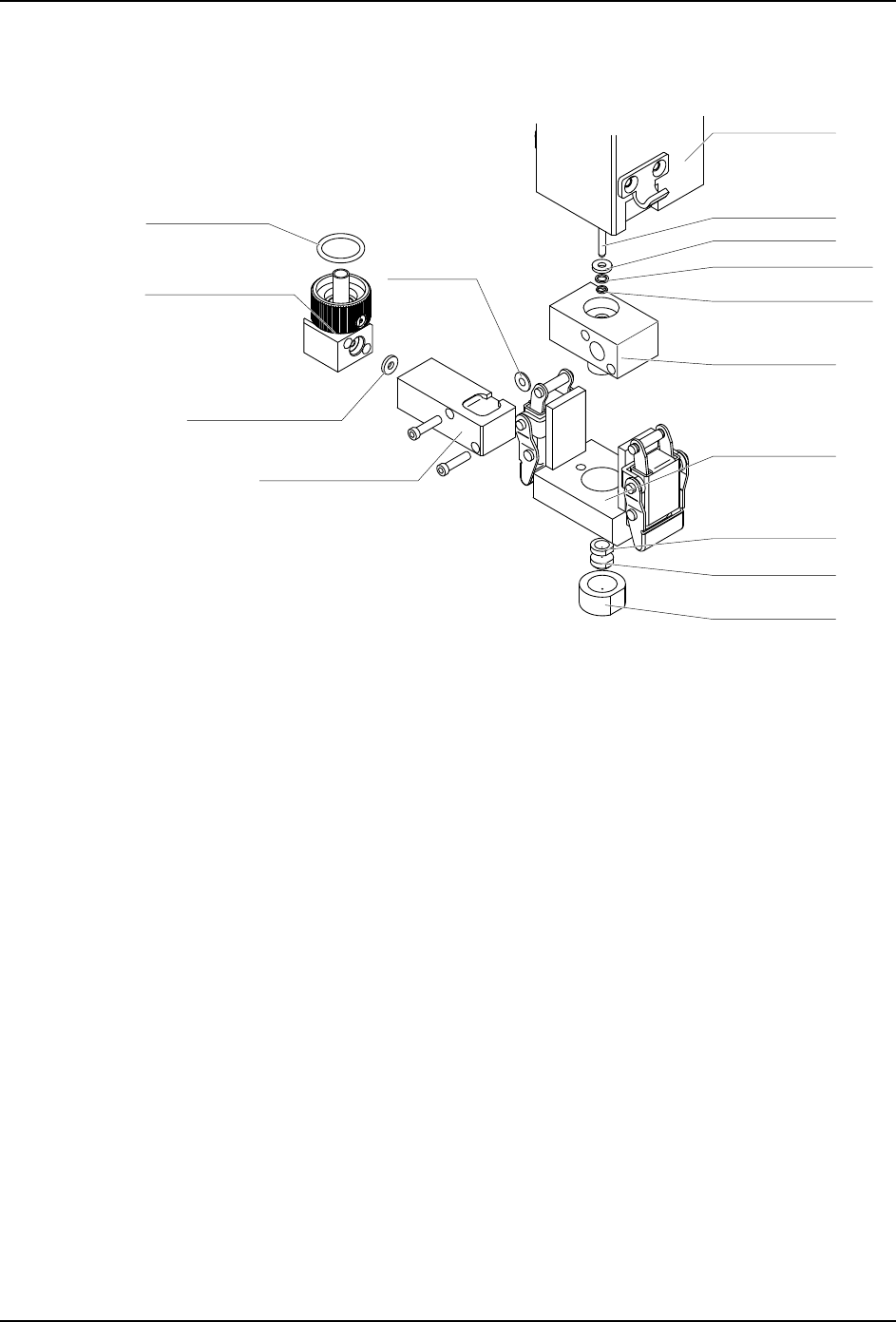

5.5.5 清扫 sJD 工作头接液部
＜接液部的分解和清洗＞
1. 关闭吸嘴温控的加热器，充分冷却。
2. 拆下工作头。
3. 拆下升降杆、软管和线缆。
4. 拆下接插件及两侧的配件，拆下温控块。
5. 使用扳手拆下吸嘴帽，取出阀座和吸嘴。使用镊子等从接液部本体的槽内取出阀座。
6. 拆下接液部本体。
7. 干净地擦去活塞杆组合上附着的液剂。
8. 从拆下的接液部本体上取出密封件压板。
9. 从接液部本体上拆下升降杆联接块。另外，也请拆下接液部本体和升降杆联接器的槽部
的联接器密封件。
10.使用镊子等，从接液部本体上压出活塞杆密封件并拆下。
11.清洗 5 ～ 10 中分解的部件。
注意 ) 请使用适合的溶剂，进行超声波清洗。2 ～ 3 次更换溶剂后能够洗干净。
清洗后，请使用气枪除去附着在部件上的清洗液。
⇨㔌༫
⌏าᴚ㒘ড়
ᆚᇕӊय़ᵓ
⌏าᴚᆚᇕӊ䰈˅
⌏าᴚᆚᇕӊ䰇˅
⎆䚼ᴀԧ
㘨ഫ
㘨఼ᆚᇕӊ
㘨఼
ᆚᇕӊ
छ䰡ᴚ㘨఼
2ൟ
⏽ഫ
䯔ᑻ
ఈ
ఈᐑ
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 83
＜接液部的组装＞
备注 ) 按照分解步骤的相反顺序，进行组装。
请确认接液部件洗得很干净后，进行组装。
1. 将活塞杆密封件插入密封件插入治具的插杆上，此时，请注意安装方向。按照阳部件的
锥形插入阴侧的槽部进行安装。如果相反方向安装阳部，就成为出液不良或漏液的原
因。
2. 将安装了活塞杆密封件的密封件插入杆插入到插入导轨的一半。
3. 在接液部本体上安装插入导轨，将插入杆推入到底。
4. 一边按住插入导轨，一边拔出密封件插入治具。拆下拆入导轨，确认活塞杆密封件是否
被安装了。
5. 在接液部本体上依次安装联接器密封件、联接器块、联接器密封件和升降杆联接器。
备注 ) 请注意安装方向。另外，请不要忘记联接器密封件的装入。成为漏液的原因。
6. 在接液部本体的活塞杆密封件上面放置密封件压板。
7. 一边慢慢地穿过杆和销，一边将接液部本体安装到气缸套上。此时，请不要取出密封件
压板。
8. 安装阀座和吸嘴，套上吸嘴帽。
9. 插入温控块，使用两侧的配件进行固定，连接接插件。
⌏าᴚᆚᇕӊ˄䰇˅
⌏าᴚᆚᇕӊ˄䰈˅
⌏าᴚᆚᇕӊ˄䰈˅
⌏าᴚᆚᇕӊ˄䰇˅
ᦦܹᇐ䔼 ᦦܹᴚ
ᆚᇕӊᦦܹ⊏˄6˅
