MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 99
5.9.2 清扫真空泵过滤器
1. 进行机器的关机操作，将主开关设置为 OFF。
2. 按下工作头连接部的负压接插件，将真空配管内变成大气压。
3. 按照以下的步骤，拆下过滤器滤芯。
a. 松开过滤器盒下部的螺栓，从本体内取出过滤器盒。
b. 从本体内取出过滤器滤芯。
4. フィルタケースを中性洗剤で洗浄してください。
5. フィルタエレメントは圧縮空気で清掃するか、汚れがひどい場合は新品と交換してく
ださい。
负压接插件
䖛Ⓒ఼Ⲧ
㶎ᷧ
䖛Ⓒ఼Ⓒ㢃
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
100 SmartFAB 机械手册
5.9.3 给 sH01 工作头加油
1. 使用 JOG 操作，移动到 Z 轴的下降端。
2. 拆下工作头，拆下右侧面盖罩。
3. 使用干净的布，擦去 Q 轴齿轮的污垢。
4. 用手指取出 0.1cc 的 Mobilith SHC460WT。
5. 使用手指，在 Q 轴齿轮部均匀涂敷润滑油。
6. 手动转动 Q 轴齿轮，均匀润滑油。
7. 在拆下了盖罩的状态下，暂时将工作头安装到机器上，接通电源。
8. 按下 「JOG 操作画面」的 「Z BRAKE OPEN」，解除 Z 轴的制动器。（参照操作手册 「关
于 J O G 操 作 画 面 」。）。
注意 ) 解除制动器后，Z 轴因自重而下降，请注意不要夹住手指。
9. 使用干净的布，擦去 Z 轴滚珠丝杆的污垢。
10.用手指取出 0.117cc 的 Daphne EponexNo.2。
11.使用手指，在 Z 轴滚珠丝杆上均匀涂敷润滑油。
12.使用干净的布，擦去 Z 轴导轨的污垢。
13.将 0.292cc 的 Daphne EponexNo.2 倒在毛刷上。
14.使用毛刷，在 Z 轴导轨的导轨面上均匀涂敷润滑油。
15.手动上下移动 Z 轴，循环润滑油。
16.使用干净的布，擦去溢出的多余润滑油。
17.在用手提起 Z 轴的状态下，通过 「JOG 操作画面」将解除的制动器复原。
18.拆下工作头，安装右侧面盖罩。
润滑油 加油处 加油量 (cc)
Mobilith SHC460WT （Mobil） (1) Q 轴齿轮 0.1
Daphne EponexNo.2 （出光） (2) Z 轴滚珠丝杆 0.117
(3) Z 轴导轨 0.292
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 101

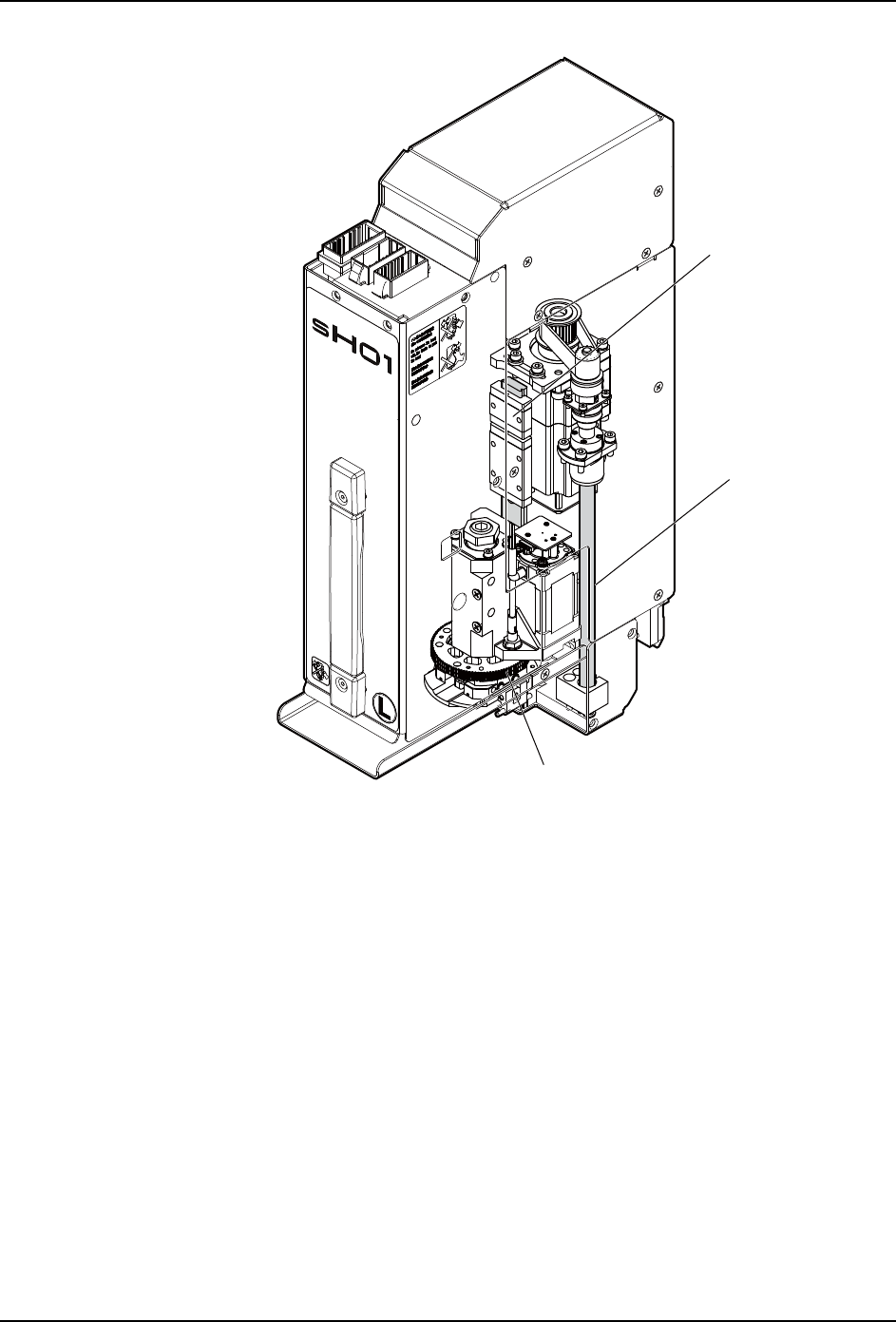

(2)
39MEC-0091
(1)
(3)
