MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 145
＜更换活塞杆组合和气缸密封件＞
1. 使用了吸嘴温控时，关闭加热器，充分冷却。
2. 拆下工作头。
3. 拆下温控块、联接器块和接液部。

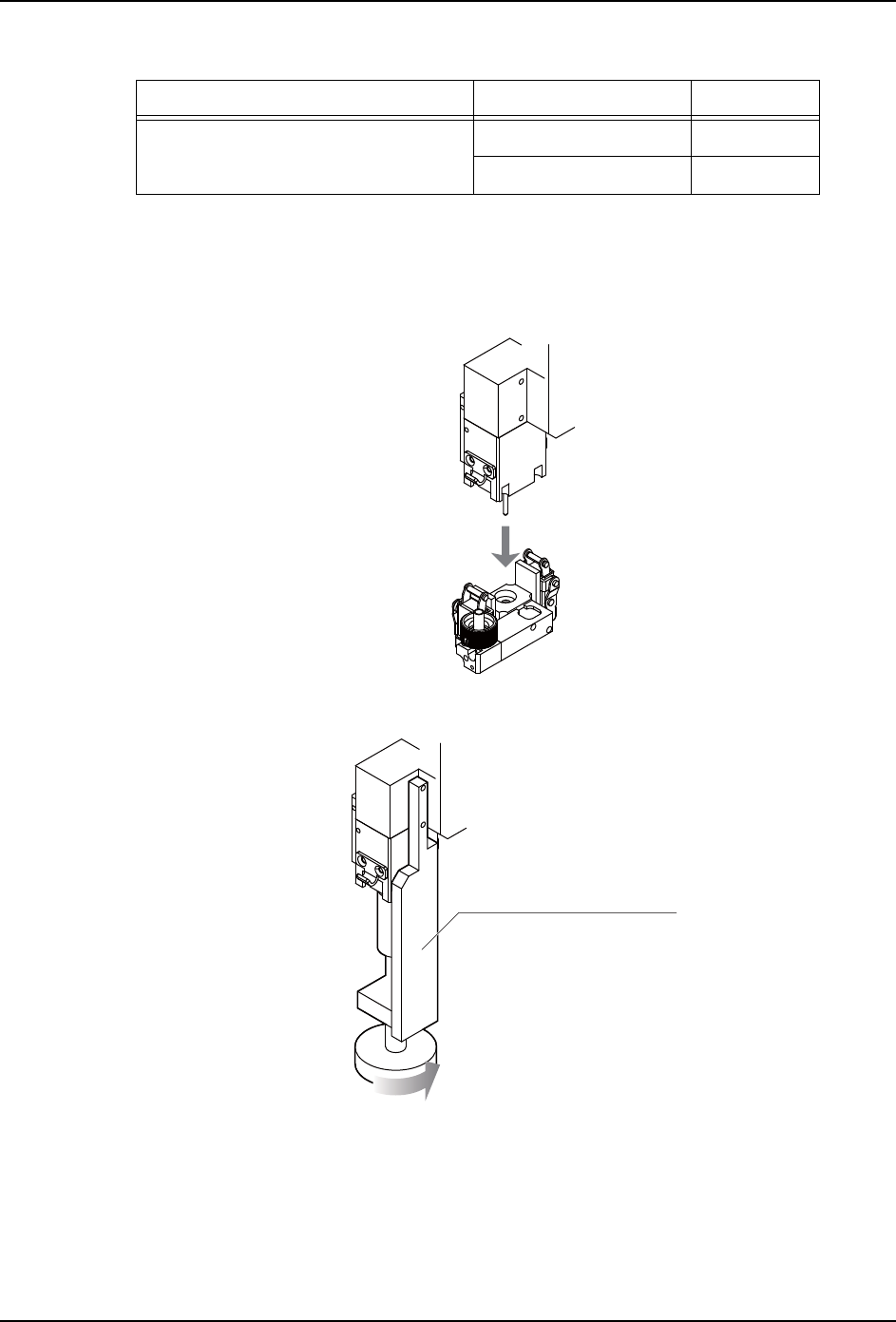

4. 安装活塞杆组合更换治具，转动手柄，直到接触为止。
5. 拆下气缸套的固定螺栓。
6. 松开活塞杆组合更换治具两个手柄，分离气缸套。
7. 从气缸套中取出活塞杆组合。
8. 使用镊子等拆下气缸套内的气缸密封件。
9. 擦去气缸套内侧的润滑油，使用密封件插入治具，将新的气缸密封件插入气缸套内。
润滑油 加油处 加油量 (cc)
DEMNUM 润滑油 L200 （Daikin 工业） O 型圈 适量
弹簧 适量
⌏าᴚ㒘ড়᳈ᤶ⊏݋
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
6. 更换损耗品 MEC-SFAB-005S0
146 SmartFAB 机械手册
備考 ) 请注意气缸密封件的方向。
10.干净地擦去附着在弹簧和弹簧导轨上的润滑油。
11.在气缸套内壁和新的活塞杆组合的橡胶密封件部以及弹簧和弹簧导轨上涂敷 DEMNUM 润
滑油 L200。
12.将新的活塞杆组合插入气缸套内。
13.安装到活塞杆组合更换治具上，转动手柄，进行调整。
14.使用螺栓固定气缸套。
15.松开手柄，拆下活塞杆组合更换治具。
16.按照原样安装温控块、联接块和接液部。

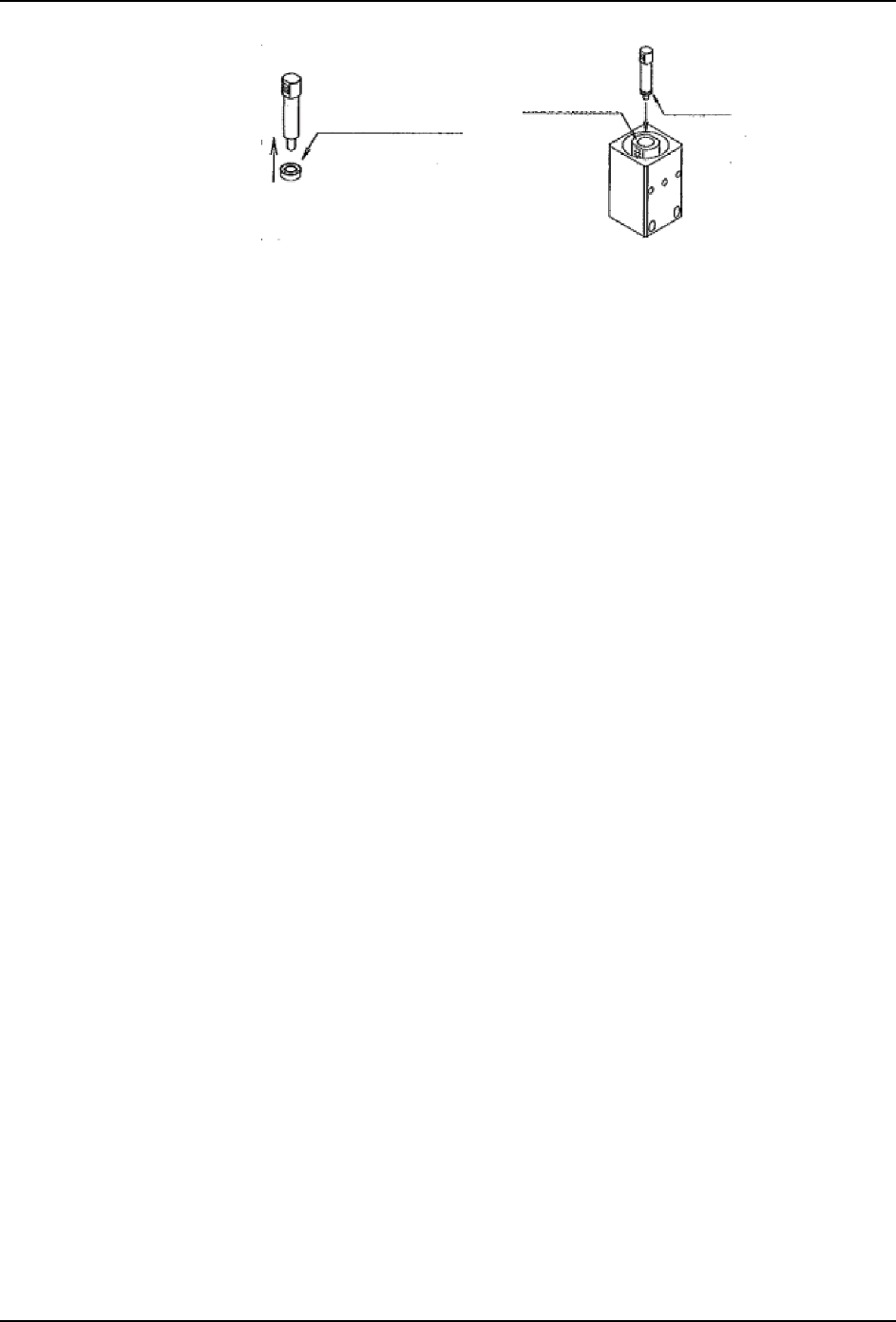

请将凹入面朝上，
安装到密封件插入治具上。
气缸贴纸
将气缸密封件插入
到气缸套内的插孔处
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 147
6.8 工作头内电路板保险丝
以下表示工作头内电路板的位置。如果保险丝烧断，请进行更换。
为了实施防静电对策，请在手腕上佩戴电源限制用电阻内置 （电阻值：1MΩ 以上）的防静
电腕带。腕带的连接口 （EARTH BONDING POINT）设置在操作面板底面与机器后面的控制盘
上。
6.8.1 工作头电路板
1. 拆下工作头的盖罩。
注意
长时间带静电作业，有可能损坏电路板的电子元件。
39MEC-0163
ＯＮ
ＯＮ
ＯＦＦ
ＯＦＦ
ＢＡＬＬ ＶＡＬＶＥ
ＢＡＬＬ ＶＡＬＶＥ
 
 
 
 
Ⲫ㔽
'67⬉䏃ᵓ
᥻ࠊ⬉䏃ᵓ
V+Ꮉ԰༈
