MEC-SFAB-005S0 4. 基本操作 SmartFAB 机械手册 63 4.5.4 操作面板 a. 传送按钮 ·按下此按钮后，只传送 1 个间距 （7mm）的卷纸。按住时为连续传送。 b. 定原点按钮 ·按下此按钮后，实施原位置对 准。 c. LED 灯 ·绿色：接通电源后一直亮灯。 ·黄色：卷纸用完或废弃卷纸满 时亮灯。 ·红色：传送不良时亮灯。 / ( ' ♃ Ӵ䗕ᣝ䪂 ᅮॳ⚍ ᣝ䪂Փ⫼ Փ⫼ BkBQZFfJ…
4. 基本操作 MEC-SFAB-005S0
62 SmartFAB 机械手册

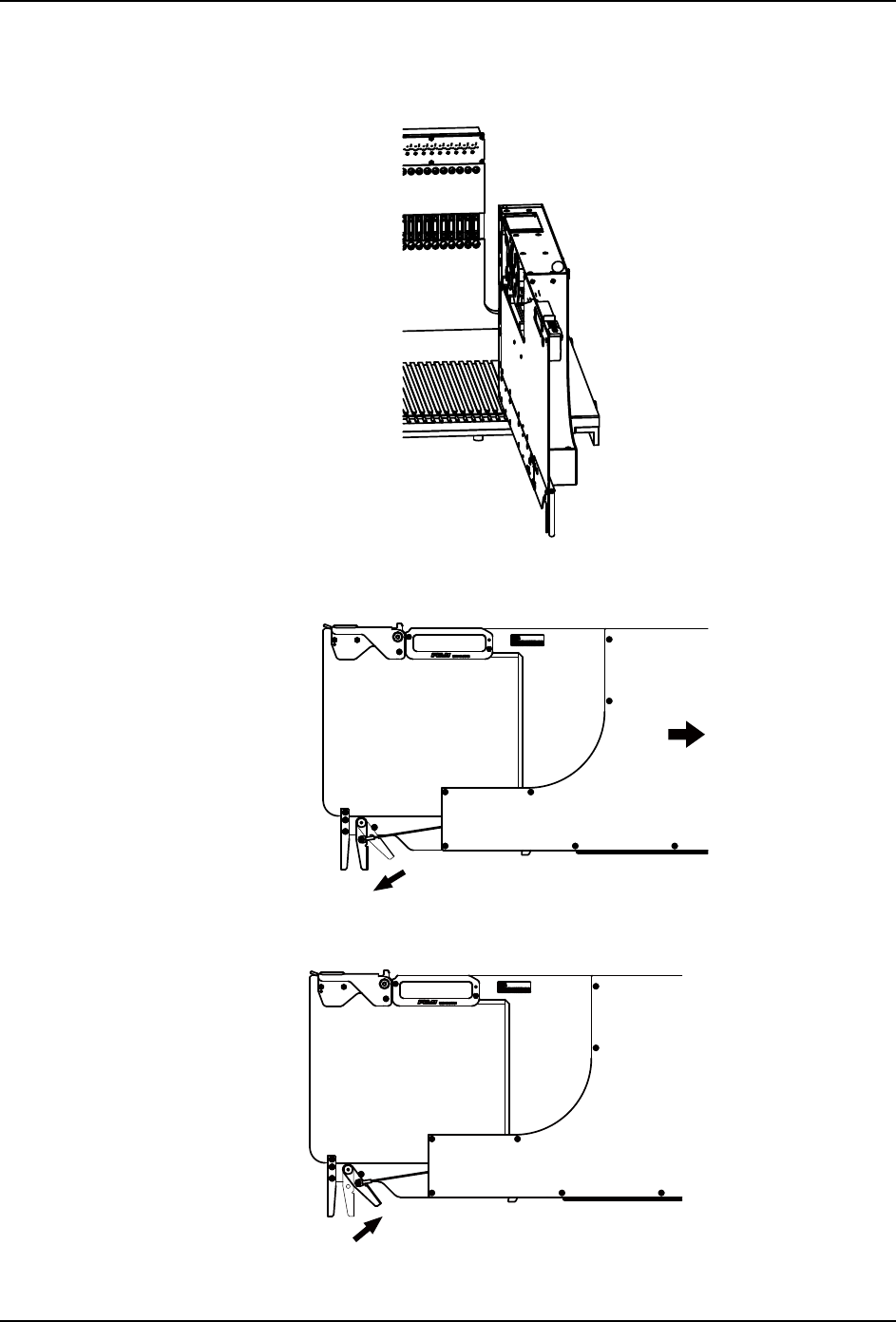

4.5.3 安装方法
1. 将点胶检查单元水平插入 sMTU-LT2 上的供料器料槽或 sMFU 的规定料槽上。
2. 拉住点胶检查单元下部的控制杆，将其完全推入至单元前端的通信接插件插入机器侧的
通信接插件内。
3. 放下控制杆后，夹块就会下降，实施锁定。
０００００１＊
＊７ＦＦＡＰＹＢ００
０００００１＊
＊７ＦＦＡＰＹＢ００
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 4. 基本操作
SmartFAB 机械手册 63
4.5.4 操作面板
a. 传送按钮
·按下此按钮后，只传送 1 个间距 （7mm）的卷纸。按住时为连续传送。
b. 定原点按钮
·按下此按钮后，实施原位置对准。
c. LED 灯
·绿色：接通电源后一直亮灯。
·黄色：卷纸用完或废弃卷纸满时亮灯。
·红色：传送不良时亮灯。
/(' ♃
Ӵ䗕ᣝ䪂
ᅮॳ⚍
ᣝ䪂Փ⫼
Փ⫼
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
4. 基本操作 MEC-SFAB-005S0
64 SmartFAB 机械手册
MEMO:
