MEC-SFAB-005S0 7. 更换零部件 SmartFAB 机械手册 181 2. 从盖罩的内侧拆拔下冷却风扇的接插件。 3. 卸下螺母，取出架子与冷却风扇。 4. 按照与拆除的相反步骤进行新风扇的安装。 5. 连接导线接插件。１ 0(& BkBQZFfJ BkBQZFfJ Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

7. 更换零部件 MEC-SFAB-005S0

180 SmartFAB 机械手册

7.2 更换冷却风扇

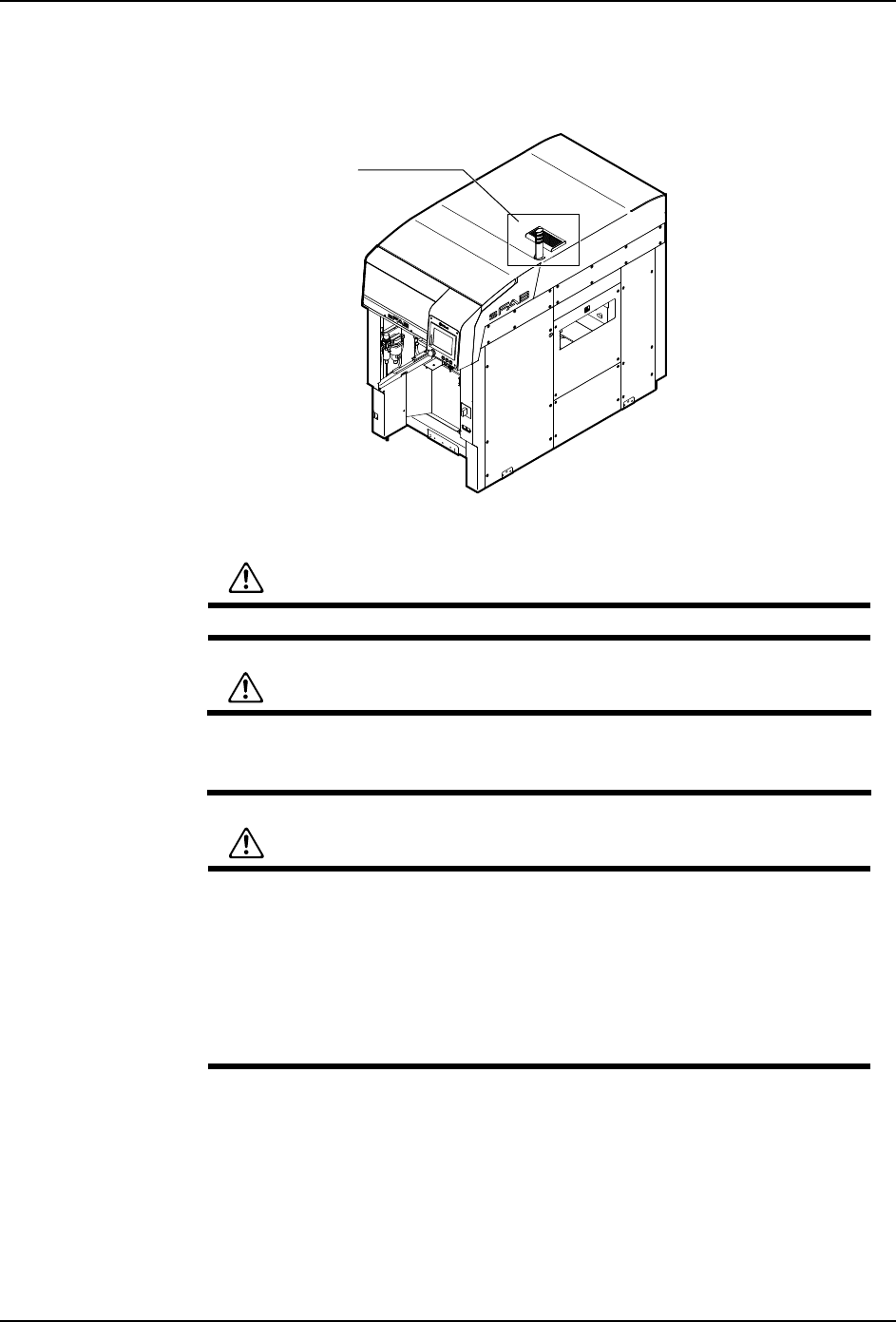

7.2.1 上部风扇

1. 进行机器的关机操作，将主开关设置为 OFF。

警告

在进行风扇的更换作业之前，请务必切断机器的电源。

警告

sFAB 停止运转后，请不要马上直接接触线性马达部。有可能被高温烫伤。

FAB 的线性马达具有强磁场。使用心脏起搏器的人员请不要靠近 Y 轴的线性

马达（请离开 400 mm 以上进行作业）。心脏起搏器有可能误动作。

注意

用手移动 XYZ 机械手的时候，请握住框架部分。不要握住贴装工作头本体

或手柄等，不要对工作头施加力。

请不要将元件相机或工具靠近 sFAB 的线性马达附近。元件相机有可能因磁

力被吸引而损坏以及意外受伤。

请不要将磁卡、手表和精密仪器等靠近 sFAB 的线性马达附近（55 mm 以

内）。有可能受到磁场影响而发生故障。

工作头更换或维修保养时，请注意不要将物品碰到线性标尺使其损伤，如

果线性标尺损伤，有可能无法进行生产。此时，需要更换线性标尺。

Ϟ䚼ދै亢᠛

BkBQZFfJ

Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

MEC-SFAB-005S0 7. 更换零部件

SmartFAB 机械手册 181

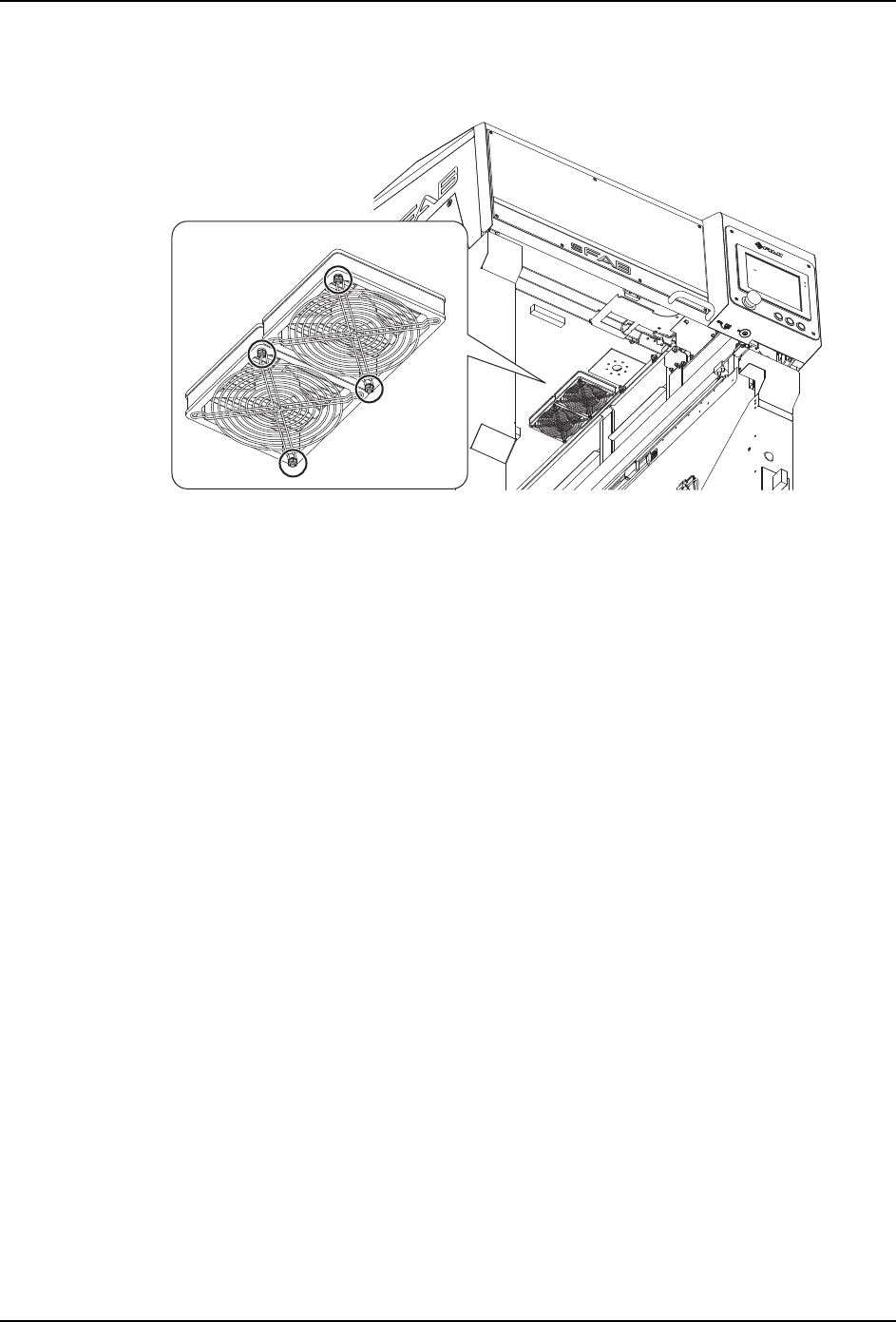

2. 从盖罩的内侧拆拔下冷却风扇的接插件。

3. 卸下螺母，取出架子与冷却风扇。

4. 按照与拆除的相反步骤进行新风扇的安装。

5. 连接导线接插件。

１

0(&

BkBQZFfJ

Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

7. 更换零部件 MEC-SFAB-005S0

182 SmartFAB 机械手册

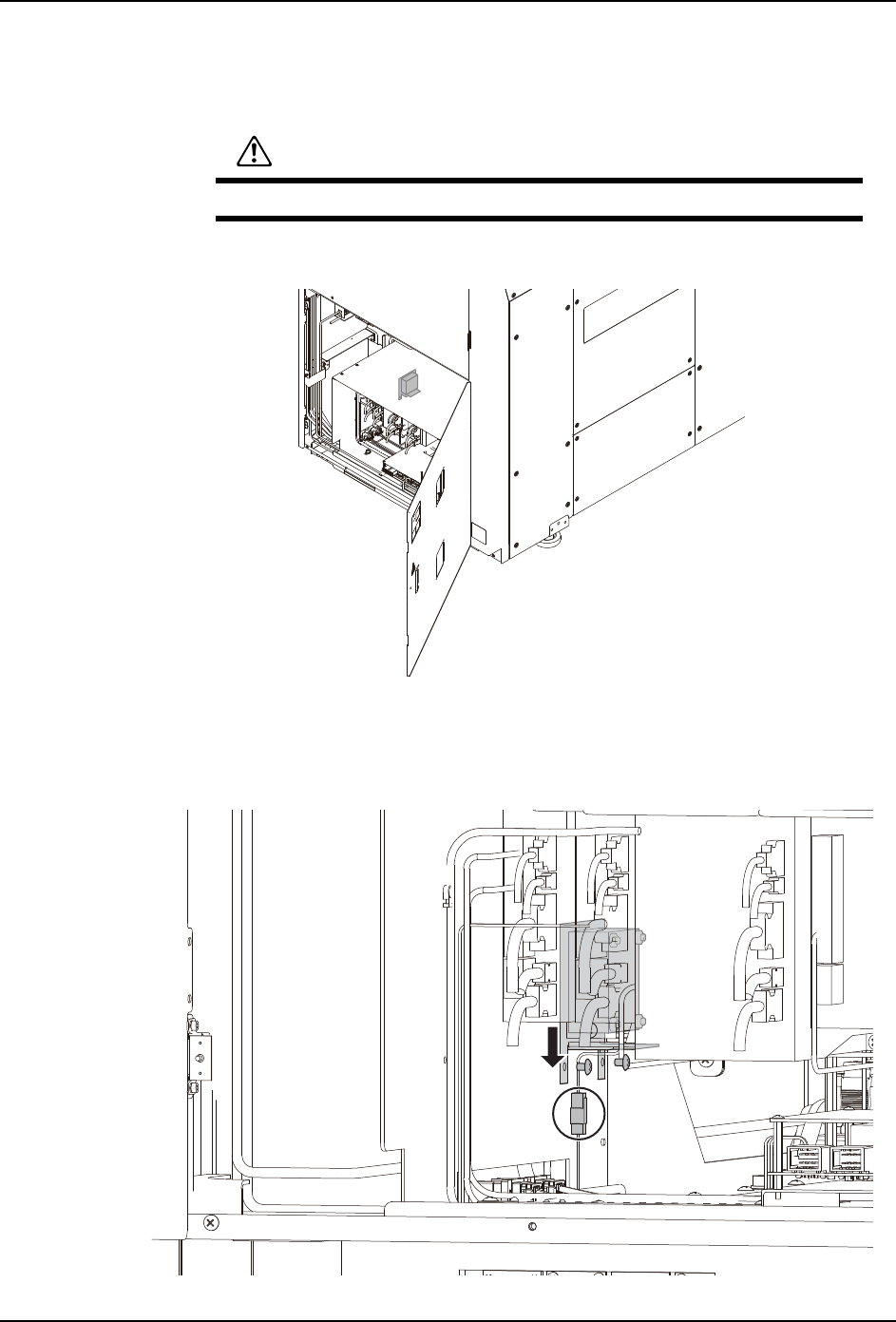

7.2.2 控制盘风扇

1. 进行机器的关机操作，将主开关设置为 OFF。

2. 打开机器后侧的控制盘。

3. 拔下风扇的接插件。

4. 卸下固定风扇 BKT 的螺丝。

5. 向下拉安装风扇用的 BKT，将其取出。

警告

请务必切断机器的电源，然后进行更换作业。

39MEC-0118

39MEC-0143
