MEC-SFAB-005S0 6. 更换损耗品 SmartFAB 机械手册 165 5. 拆下压板和皮碗式密封件。 a. 对照盖板的标记部，使用油 性笔在压板上做好标记。 b. 松开压板的 4 个埋头螺钉 （M5×L12） 。此时，用戴上手套的手拿住松 开处的连杆。 c. 拆下压板。 d. 拆下皮碗式密封件。 e. 从压板上拆下吸气阀防干涉橡胶 。 f. 使用含有工业酒精的回丝，擦拭压 板进行脱脂和清扫。 压板 压板 Ⲃᓣᆚᇕӊ Bk…
6. 更换损耗品 MEC-SFAB-005S0
164 SmartFAB 机械手册

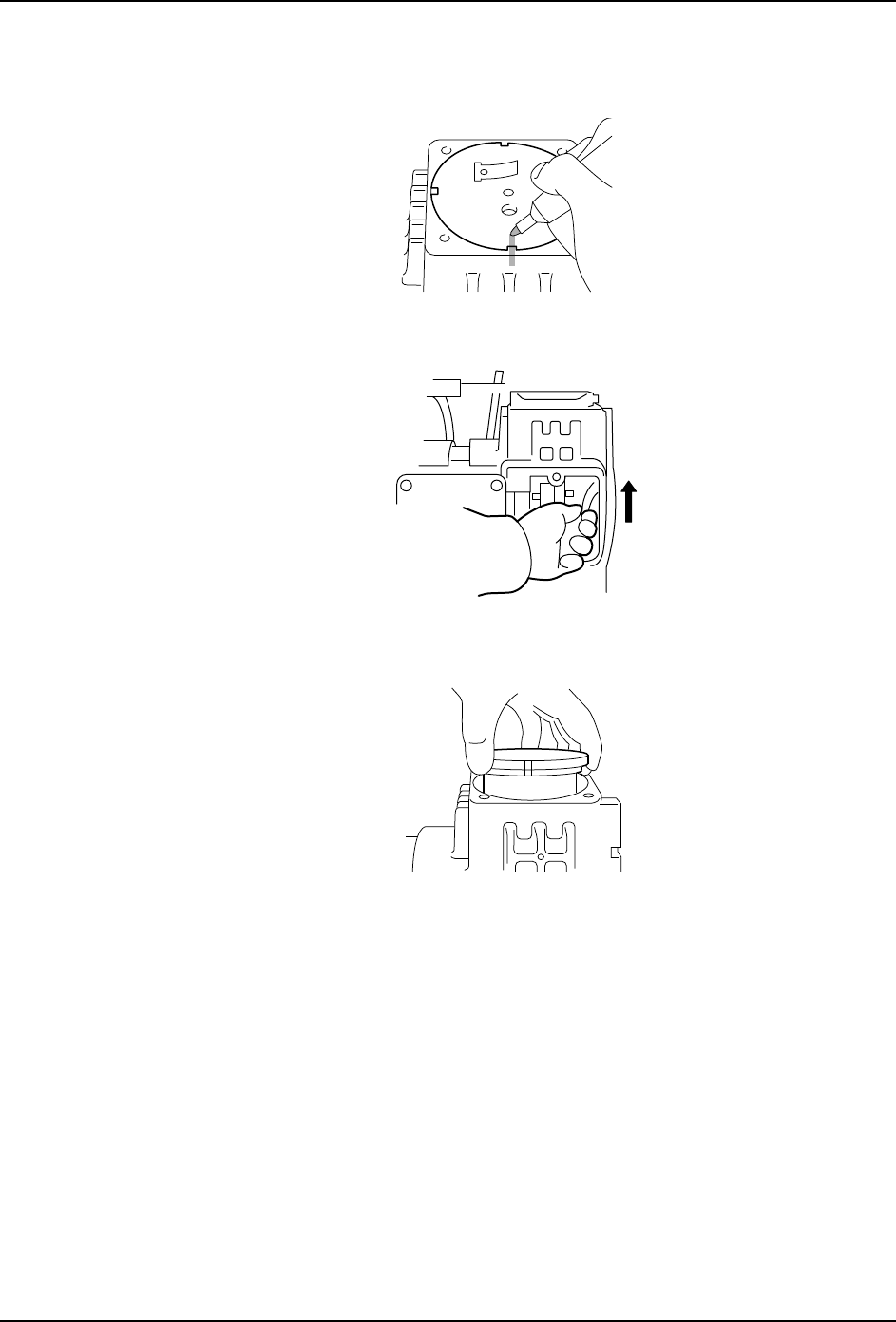

4. 拆下气缸。
a. 在拆下气缸之前，请使用油性记号笔在盖板和气缸上做好标记。
b. 用戴上手套的手慢慢向上转动风扇。此时，请务必戴上手套。
c. 向上拔出气缸。
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 165

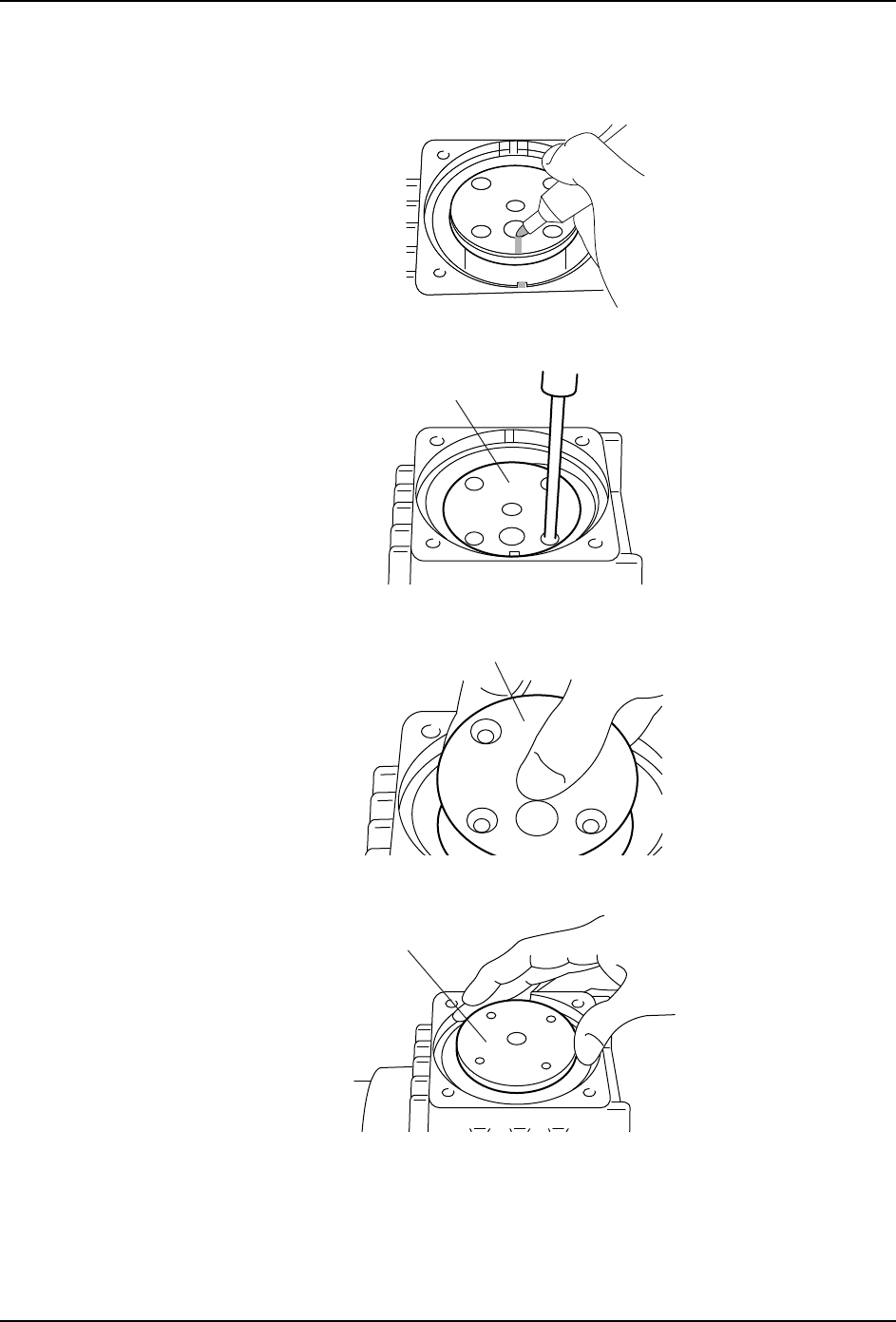

5. 拆下压板和皮碗式密封件。
a. 对照盖板的标记部，使用油性笔在压板上做好标记。
b. 松开压板的 4 个埋头螺钉 （M5×L12）。此时，用戴上手套的手拿住松开处的连杆。
c. 拆下压板。
d. 拆下皮碗式密封件。
e. 从压板上拆下吸气阀防干涉橡胶。
f. 使用含有工业酒精的回丝，擦拭压板进行脱脂和清扫。
压板
压板
Ⲃᓣᆚᇕӊ
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
6. 更换损耗品 MEC-SFAB-005S0
166 SmartFAB 机械手册

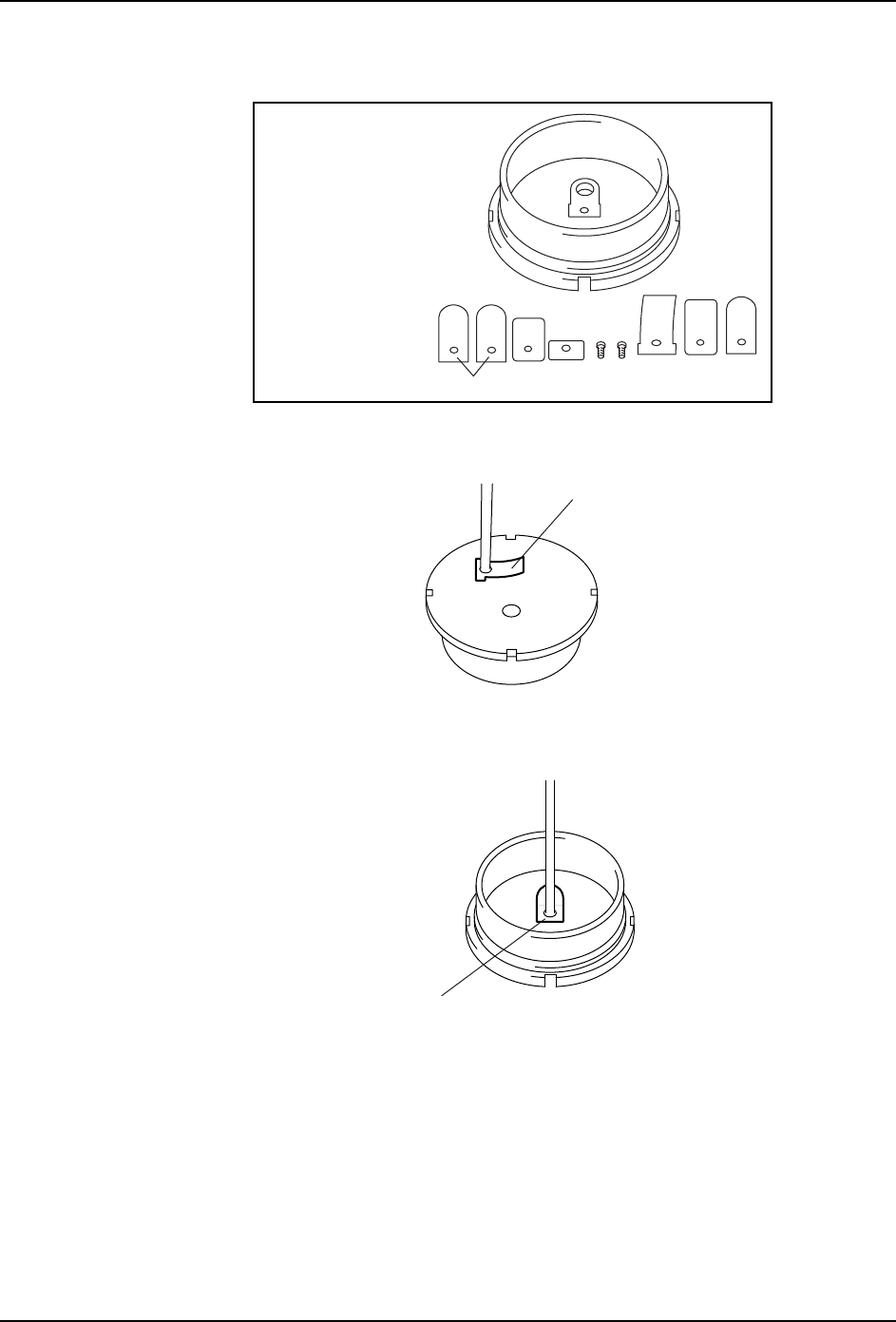

6. 从气缸上取出详细元件。
a. 松开排气阀压板固定用的盘头小螺钉 （M3×L5）。
b. 拆下排气阀压板和排气阀座和排气阀。
c. 松开吸气阀压板固定用的盘头小螺钉 （M3×L5）。
d. 拆下吸气阀压板和吸气阀。
e. 使用含有工业酒精的回丝，擦拭整个气缸进行脱脂和清扫。特别是吸排气阀的安装
部和皮碗式密封件振动部，请仔细清扫。此时，请注意不要擦掉标记。
⇨䯔
⇨䯔ᑻ
⇨䯔य़ᵓ
ᥦ⇨䯔य़ᵓ
ᥦ⇨䯔ᑻ
ᥦ⇨䯔
ᥦ⇨䯔य़ᵓ
⇨䯔य़ᵓ
