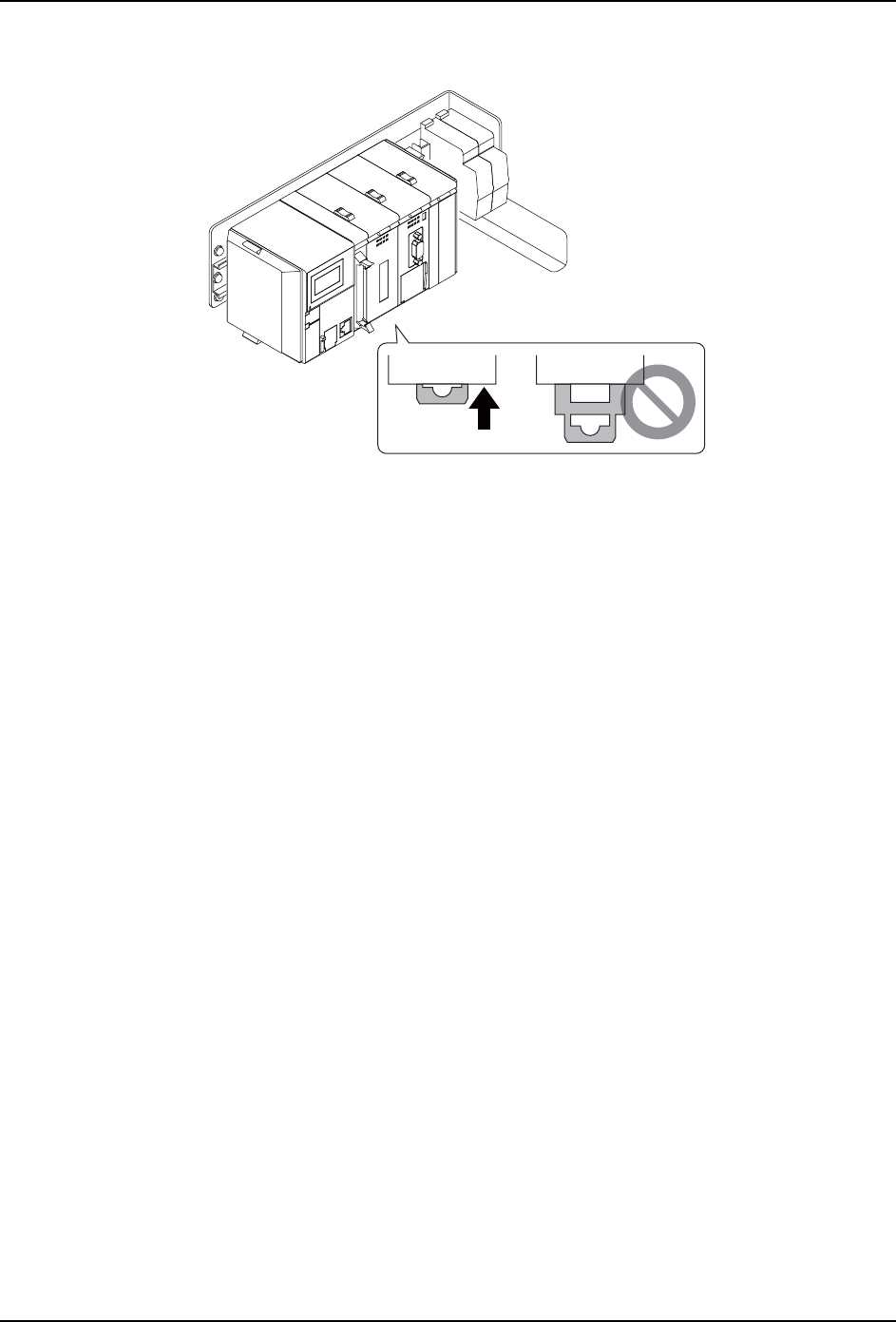

c. 请检查模块下方的锁扣是否已被锁定。
11.请将数据线重新插到控制机构上。
12.请打开机器电源。
13.请确认报错是否显示在屏幕上。
14.请重新导入最初备份的系统数据。关于如何导入备份数据，请参考 SmartFAB 操作手
册。具体章节如下：「9.12 系统数据的管理」- 「系统数据的导入步骤」。
39MEC-0213
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 7. 更换零部件
SmartFAB 机械手册 177
7. 更换零部件
7.1 更换基座相机
需要更换 PC 内的影像处理电路板、CC-LINK 电路板两者之中任何一个时，可以以电路板为
单位更换。
7.1.1 必要工具
十字型螺丝刀、一字型螺丝刀、六角扳手套件
7.1.2 准备操作
1. 进行机器的关机操作，关闭主电源。
2. 打开机器后侧的控制盘。
警告
进行更换操作时务必切断机器的主电源。
注意
请握住接插头进行连接导线的连接与拔下，不要直接拉导线。
取出 PC 时，不要强行拉扯任何导线。
在连接接插头时，请注意确认接插头名称不要将其搞错。
在带静电的状态下持续作业，有导致ＰＣ内的电子元件受损的危险。
制御盤
PC
ⴎ
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
7. 更换零部件 MEC-SFAB-005S0
178 SmartFAB 机械手册
3. 因为要防止静电，所以请在手腕上佩戴内部装有限制电源用电阻 ( 电阻值 :1MΩ 以上 )
的腕带。
4. 使用十字型螺丝刀与一字型螺丝刀从 PC 上拆除各种连接导线。
5. 拆除固定 PC 支架的螺栓与螺丝，取出 PC。
6. 拆除滚花螺丝 (2 本 ) 与普通螺丝 (1 本 )，一边移动 PC 上方的盖罩一边取出 PC。
