MEC-SFAB-005S0 5. 预防保养

SmartFAB 机械手册 127

5.10.3 清扫 sMTU-LT2、sMFU 和基座间接插件

发生夹紧异常时

显示警告后，请进行以下的清扫。

1. 拆下 sMTU-LT2 或 sMFU。

2. 请用吸尘器清除接插头（料车处 (1) 与基座处 (2)）上的垃圾和灰尘。（下图是 sMTU-

LT2。如果是 sMFU，清洁方法也一样。）

注意 )轻轻的清扫接插件以免弯折接插针。

5.10.4 点检和更换工作头真空过滤器

＜ sH01/sH02/sG04 工作头＞

Tool 真空异常时，点检过滤器脏的程度。（参照 "5.5.2 清扫工作头真空过滤器 "。）很脏

时，请更换成新品。

39MEC-0234

(1)

(2)

BkBQZFfJ

Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

5. 预防保养 MEC-SFAB-005S0

128 SmartFAB 机械手册

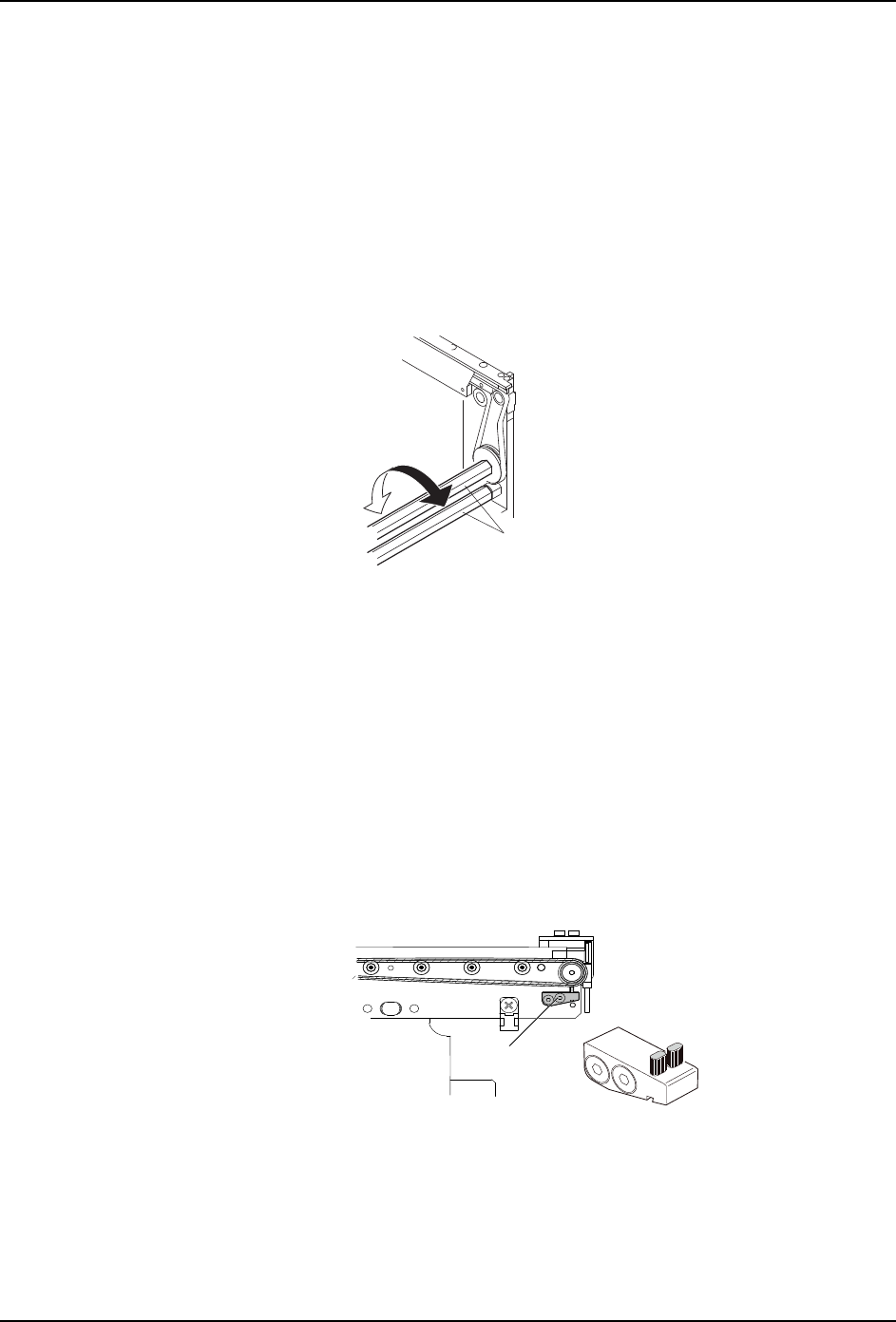

5.10.5 清扫搬运轨道皮带和皮带清洁器

清扫搬运轨道皮带

发生以下不正常时，请清扫搬运轨道皮带。

•电路板受到搬运轨道皮带表面附着的助焊剂污染。

•电路板的停止位置不稳定，或者发生电路板搬运错误。

1. 进行机器的关机操作，将主开关设置为 OFF。

2. 使用浸过工业用乙醇酒精的柔软布，擦拭搬运轨道皮带的搬运面进行清扫。一边转动六

角杆，一边擦去整条皮带的污垢。

3. 将润滑油（BiralT&D）倒在其他的布上，按照以上相同要领，薄薄地涂敷在皮带内侧。

备注 ) 在皮带内侧涂敷润滑油是防止皮带磨损的对策。请注意不要涂敷过量。

4. 最后，使用干布轻轻地擦去润滑油。

清扫皮带清洁器

发生以下不正常时，请清扫皮带清洁器。

•电路板的停止位置不稳定，或者发生电路板搬运错误。

1. 进行机器的关机操作，将主开关设置为 OFF。

2. 拆下皮带清洁器 (2MGKCA00930*)。

3. 干净地除去皮带清洁器的刷毛和调整块上附着的灰尘等污垢。

౐ⷺ᧓

01MEC-0010S

Ⲃᏺ⏙⋕఼

BkBQZFfJ

Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

MEC-SFAB-005S0 5. 预防保养

SmartFAB 机械手册 129

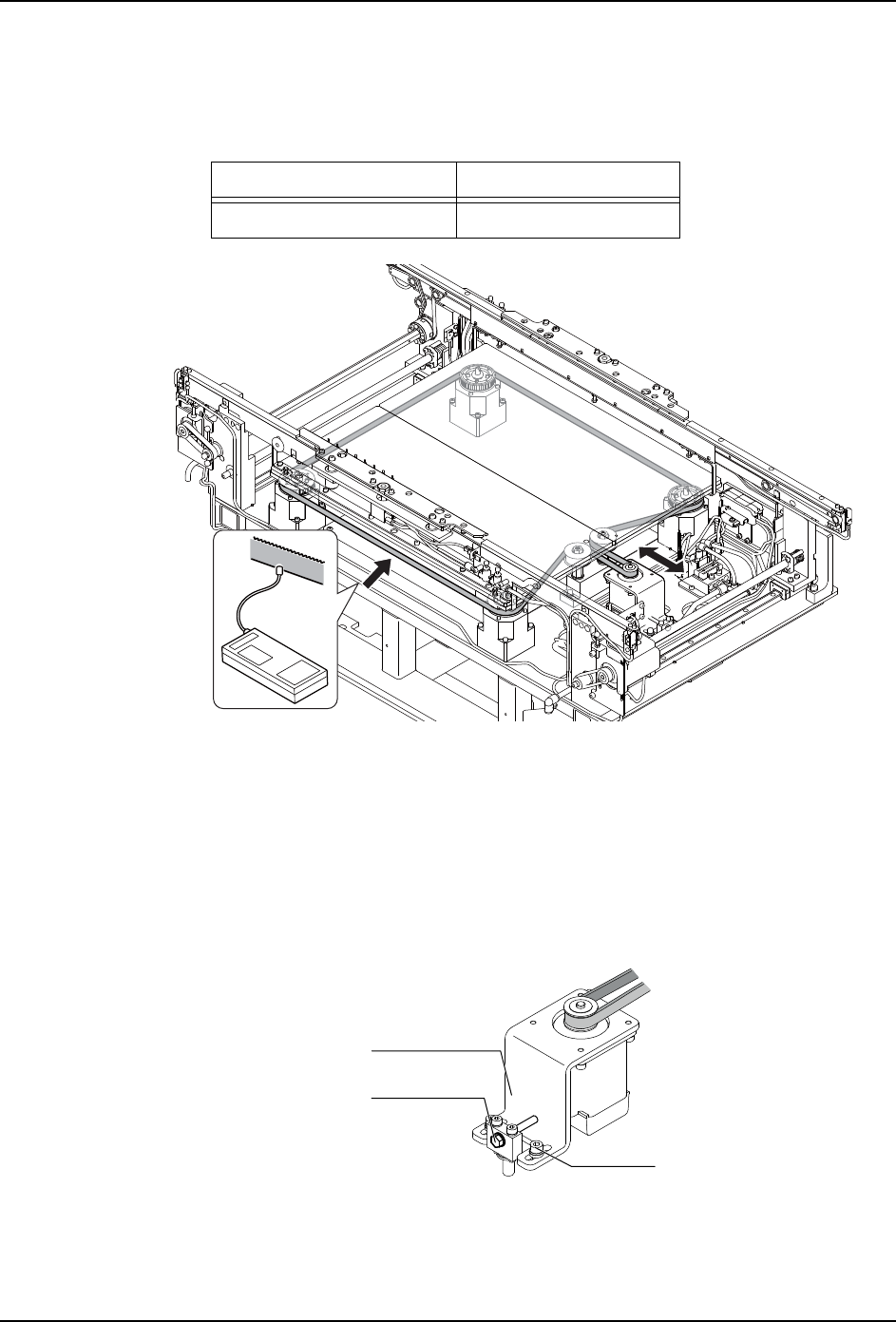

5.10.6 点检和调整搬运轨道 CZ 轴皮带张力

发生电路板夹紧异常时，请点检搬运轨道皮带。

单搬运轨道的规定张力

点检和调整方法

1. 请准备张力计。

2. 在皮带的跨度中央部测定张力，确认测定值在公差范围内。

3. 如果测定值在公差范围外，请按照以下的要领调整至皮带的规定张力。

a. 请松开张力滑轮支架的固定螺栓。

b. 转动调整螺栓，调整至皮带张力在规定值内。

c. 旋紧张力滑轮支架的固定螺栓。

d. 再次测定皮带张力，确认处在公差范围内。

皮带张力规定值 (Hz)

基准板升降 CZ 轴 50±10

0(&

䇗ᭈ㶎ᷧ

⒥䕂ᬃᶊ

೎ᅮ㶎ᷧ
