MEC-SFAB-005S0 4. 基本操作
SmartFAB 机械手册 59
4.5 点胶检查单元的安装／拆除

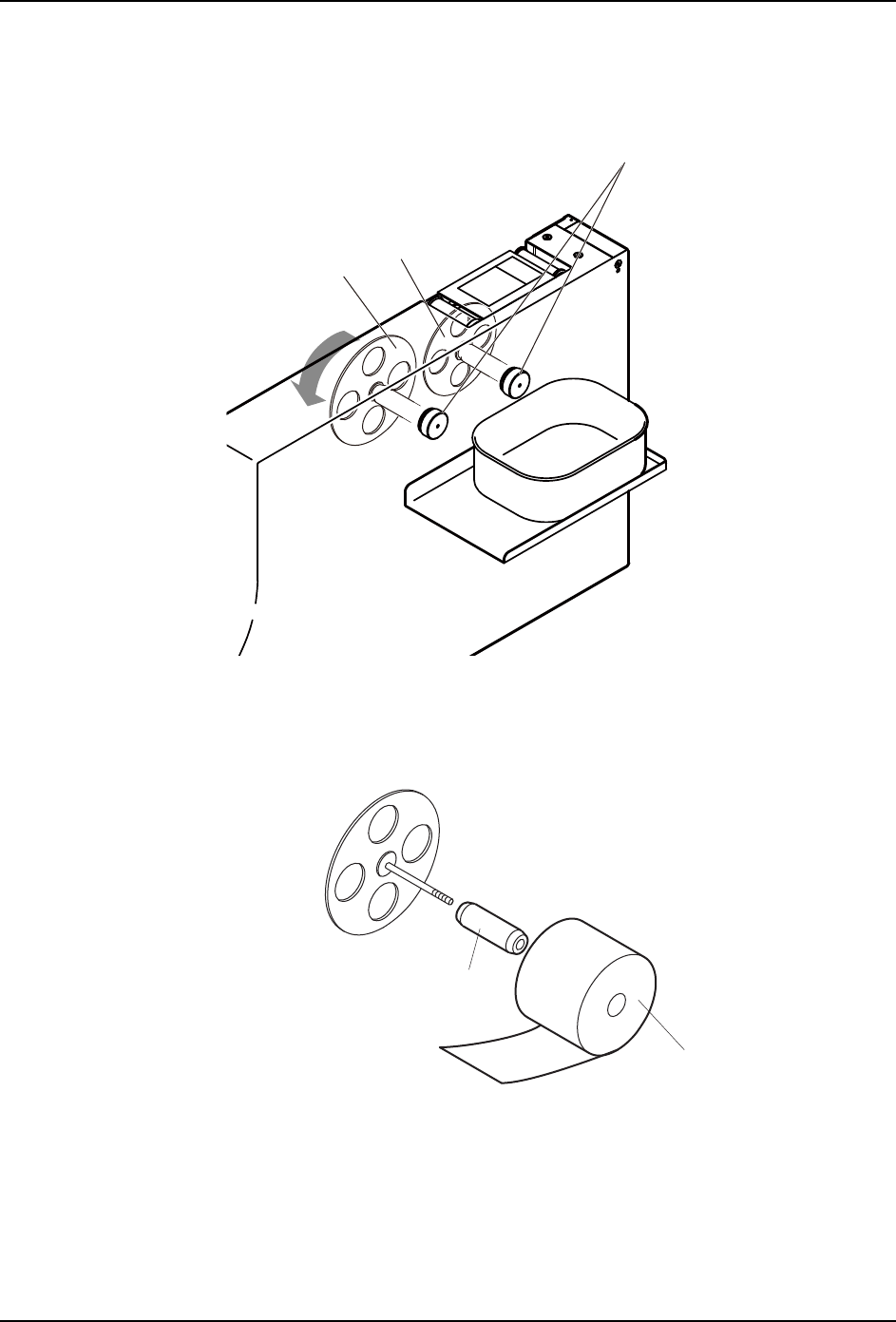

4.5.1 在点胶检查单元上安装卷纸
1. 按住滚花旋钮朝右转动轴，拆下前方 / 后方轴。
2. 在卷纸上安装硅胶芯。
3. 将卷芯和卷纸安装到前方轴上。
4. 将前方轴安装到点胶检查单元本体上。
5. 用手按住滚花旋钮，朝左转动前方轴进行固定。
⒮㢅ᮟ䪂
ৢᮍ䕈
前方轴
卷纸
硅胶芯
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
4. 基本操作 MEC-SFAB-005S0
60 SmartFAB 机械手册

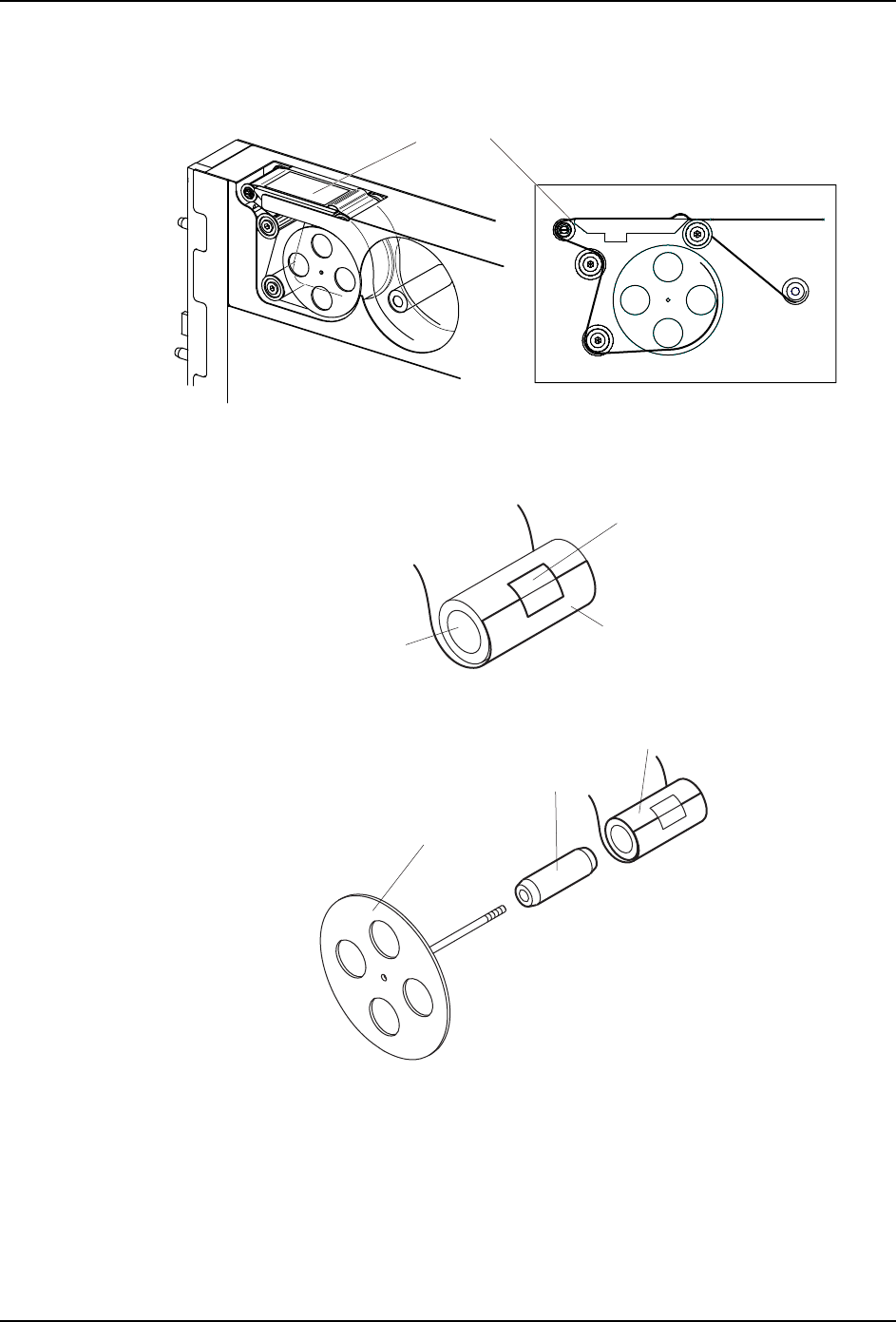

6. 如下图所示，通过卷纸。
7. 将卷纸的前端用胶带固定在卷芯上。
8. 在卷芯上安装硅胶芯。
9. 将后方轴安装到点胶检查单元本体上。
10.用手按住滚花旋钮，朝左转动后方轴进行固定。
ो㒌
ो㢃
ो㒌
㛊ᏺ
㢃
⸙㛊㢃
ৢᮍ䕈
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 4. 基本操作
SmartFAB 机械手册 61

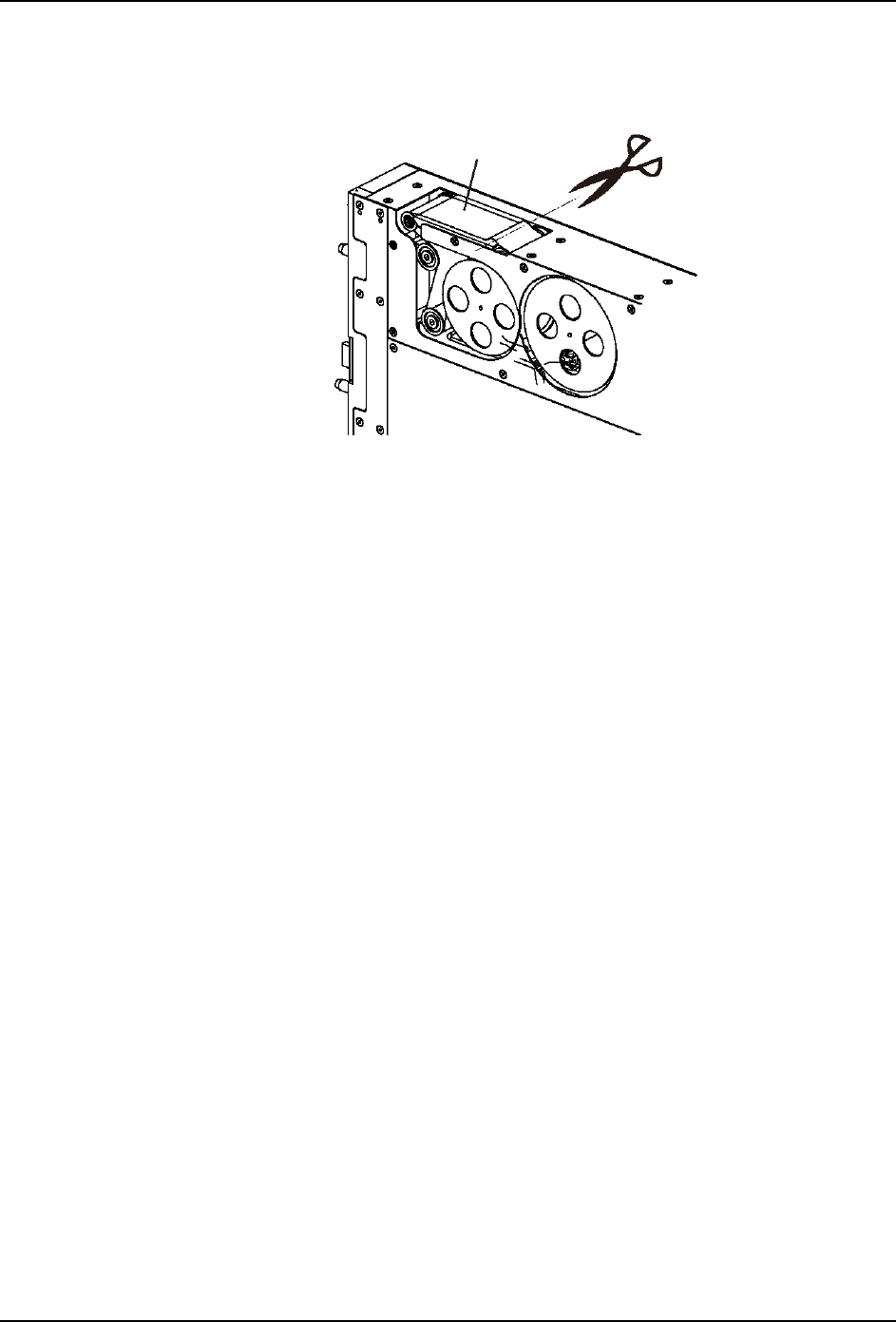

4.5.2 拆下点胶检查单元的卷纸
1. 卷纸还有剩余时，请剪断卷纸。
2. 拆下前方轴。
3. 拆下硅胶芯。
4. 连同卷纸一起拆下后方轴。
5. 从后方轴上拆下已使用的卷纸。
注意 )废弃时，请注意不要将卷芯和硅胶芯搞错。
