5.9.10 给 sMTU-LT2 驱动部加油
＜ TZ1/TZ2 轴滚珠丝杆＞
备注 ) FUJI 润滑油枪套件的润滑油枪 1 次喷射的出油量约 0.6cc。请作为加油量的参考。
1. 从机器上拆下 sMTU-LT2。
2. 拆除 sMTU-LT2 的侧挡板。
润滑油 加油处 加油量
(cc)
油嘴型号
Daphne EponexNo.2 （出光） TZ1/TZ2 轴滚珠丝杆 0.5 PB107 型 (THK)
䟿㻌㆙㻌࿌
䟿㻌㆙㻌࿌
䟿㻌䠳䠝䠮䠪䠥䠪䠣
䟿㻌㆙㻌࿌
㧗㟁ᅽ䟿ឤ㟁ὀព䚹
䝯䞁䝔䝘䞁䝇䛿㟁※䜢ⴠ䛸
䛧䛶䛛䜙⾜䛳䛶䛟䛰䛥䛔
㻴㼕㼓㼔㻌㼢㼛㼘㼠㼍㼓㼑㻍㻌㻯㼛㼚㼠㼍㼏㼠㻌㼙㼍㼥
㼏㼍㼡㼟㼑㻌㼑㼘㼑㼏㼠㼞㼕㼏㻌㼟㼔㼛㼏㼗㻚㼀㼡㼞㼚㻌㼛㼒㼒
㼠㼔㼑㻌㼜㼛㼣㼑㼞㻌㼜㼞㼕㼛㼞㻌㼠㼛㻌㼟㼑㼞㼢㼕㼏㼕㼚㼓
39MEC-0233
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 113

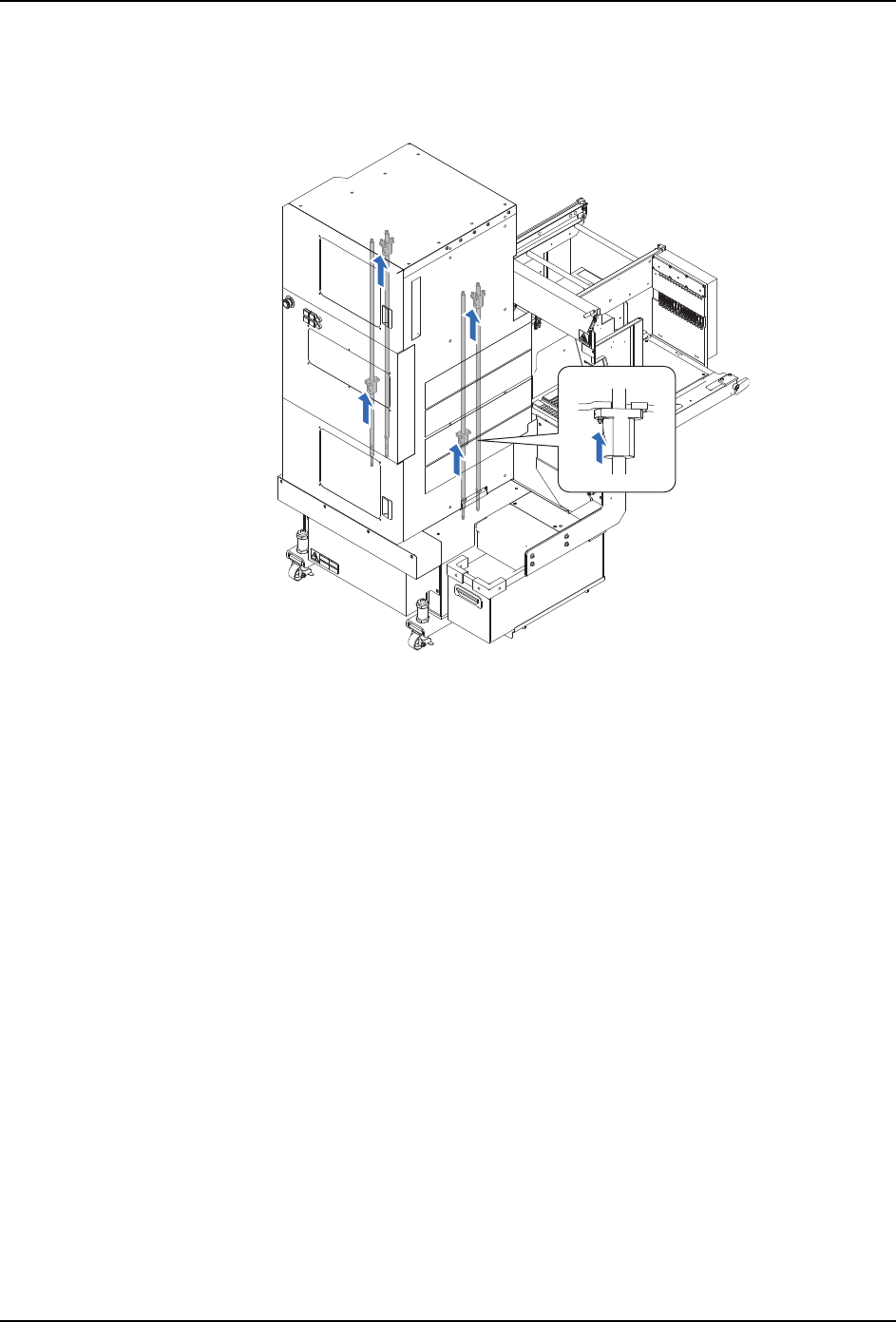

3. 使用干净的布，擦去 TZ 轴滚珠丝杆的污垢。
4. 使用润滑油枪，向 TZ 轴滚珠丝杆的润滑油油嘴 (PB107) 各加入 0.5cc 的 Daphne
EponexNo.2。
5. 使用干净的布，擦去溢出的多余润滑油。
6. 安装 sMTU-LT2 的盖罩。
7. 将 sMTU-LT2 安装到机器上。
䟿㻌㆙㻌࿌
䟿㻌㆙㻌࿌
䟿㻌䠳䠝䠮䠪䠥䠪䠣
䟿㻌㆙㻌࿌
㧗㟁ᅽ䟿ឤ㟁ὀព䚹
䝯
䞁
䝔䝘䞁
䝇
䛿㟁※䜢ⴠ䛸
䛧䛶䛛䜙⾜䛳䛶䛟䛰
䛥
䛔
㻴㼕㼓㼔㻌㼢㼛㼘㼠㼍㼓㼑㻍㻌㻯㼛㼚㼠㼍㼏㼠㻌㼙㼍㼥
㼏㼍㼡㼟㼑㻌㼑㼘㼑㼏㼠㼞㼕㼏㻌㼟㼔㼛㼏㼗㻚㼀㼡㼞㼚㻌㼛㼒㼒
㼠㼔㼑㻌㼜㼛㼣㼑㼞㻌㼜㼞㼕㼛㼞㻌㼠㼛㻌㼟㼑㼞㼢㼕㼏㼕㼚㼓
39MEC-0100-a
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
114 SmartFAB 机械手册
5.9.11 点检和调整 sMTU-LT2 皮带张力
确认皮带张力时，请预先准备张力计。
＜ TZ1/TZ2 轴皮带张力＞
确认皮带张力之前，将 sMTU-LT2 的料盘盒移动到维修保养的位置。
1. 向机器安装 sMTU-LT2。
2. 按照操作画面中的 「手动操作」→ 「供应单元操作」的顺序点击画面上的图标。显示
出供应单元的操作画面。
3. 点击 「移动到维修保养位置 B」。移动料盘箱。
4. 从机器上拆除 sMTU-LT2。拆除时，显示向料盘箱补充位置移动的催促信息。选择 OK 按
键。
39MEC-0102-S
39MEC-0103-S
39MEC-0104-S
