4. 基本操作 MEC-SFAB-005S0 58 SmartFAB 机械手册 4.4 Tool 置放台的安装／拆除 Tool 置放台的型号必须符合搭载工作头的型号。更换工作头时，T ool 置放台也要更换成对 应的型号。 4.4.1 安装方法 1. 确认新的 Tool 置放台和 Tool 更换器本体的安装面是否清洁 。如果沾有异物等，请用布 擦去。 2. 如果 Tool 置放台上的基准定位点 （2 处）上有污垢，请用布擦 拭。 3. …
MEC-SFAB-005S0 4. 基本操作
SmartFAB 机械手册 57
3. 将接插件插入到原来位置。
备注 )工作头的手柄是背带式时，收紧拉出的手柄。否则开始运转时，将干扰机器内部运转
导致机器损坏。
4. 请关闭安全门，在 L 工作头操作画面上，选择 ［工作头安装］。接通工作头的电源。
1
2
39MEC-0133
㚠ᏺᓣᶘ
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
4. 基本操作 MEC-SFAB-005S0
58 SmartFAB 机械手册
4.4 Tool 置放台的安装／拆除
Tool 置放台的型号必须符合搭载工作头的型号。更换工作头时，Tool 置放台也要更换成对
应的型号。

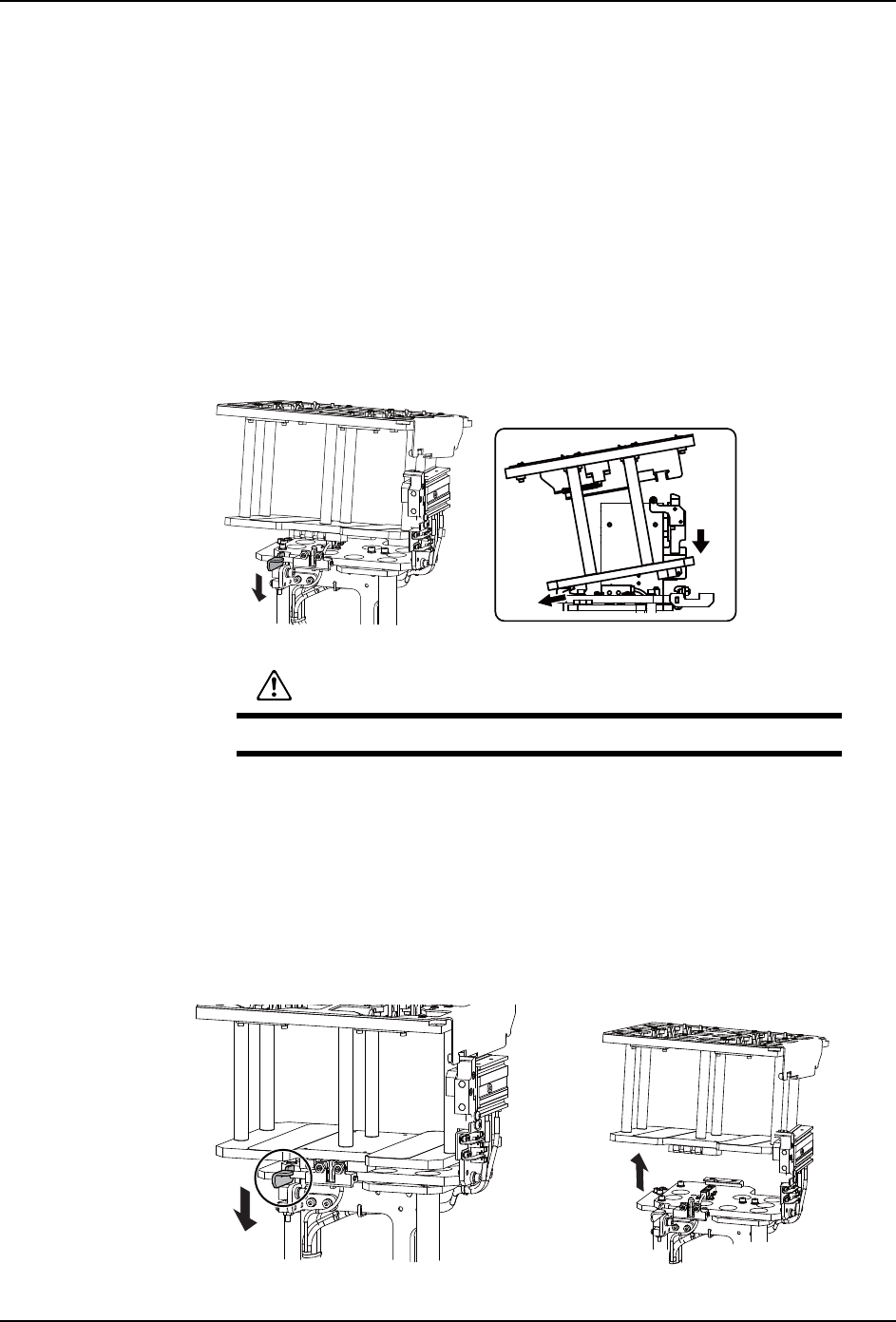

4.4.1 安装方法
1. 确认新的 Tool 置放台和 Tool 更换器本体的安装面是否清洁。如果沾有异物等，请用布
擦去。
2. 如果 Tool 置放台上的基准定位点 （2 处）上有污垢，请用布擦拭。
3. 先掰开前面的控制杆，再将 Tool 置放台后部的突起部未卦到 Tool 更换器上，按住 Tool
置放台的前端将其推入 Tool 更换器。
4. 将控制杆返回到原来的位置。
5. 确认 Tool 置放台与 Tool 更换器本体的安装是否牢固。
4.4.2 拆除方法
1. 停止 sFAB 的运转。
注意 )sFAB 上搭载了 sMTU-LT2 时，请拆卸 sMTU-LT2。
2. 推到面前的控制杆，抬起 Tool 置放台靠近自身的一侧，将其拆下。
注意
注意将 Tool 置放台嵌入 Tool 更换器时，不要夹到手指。
７
Ｆ
ＦＴ
Ｃ
Ｈ
Ｂ
Ａ１
０
０
０
０
０
０
39MEC-0075
(1)
(2)
(3)
７Ｆ
ＦＴ
ＣＨ
ＢＡ１
００００００
(1)
(2)
39MEC-0076
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 4. 基本操作
SmartFAB 机械手册 59
4.5 点胶检查单元的安装／拆除
4.5.1 在点胶检查单元上安装卷纸
1. 按住滚花旋钮朝右转动轴，拆下前方 / 后方轴。
2. 在卷纸上安装硅胶芯。
3. 将卷芯和卷纸安装到前方轴上。
4. 将前方轴安装到点胶检查单元本体上。
5. 用手按住滚花旋钮，朝左转动前方轴进行固定。
⒮㢅ᮟ䪂
ৢᮍ䕈
前方轴
卷纸
硅胶芯
