MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 91

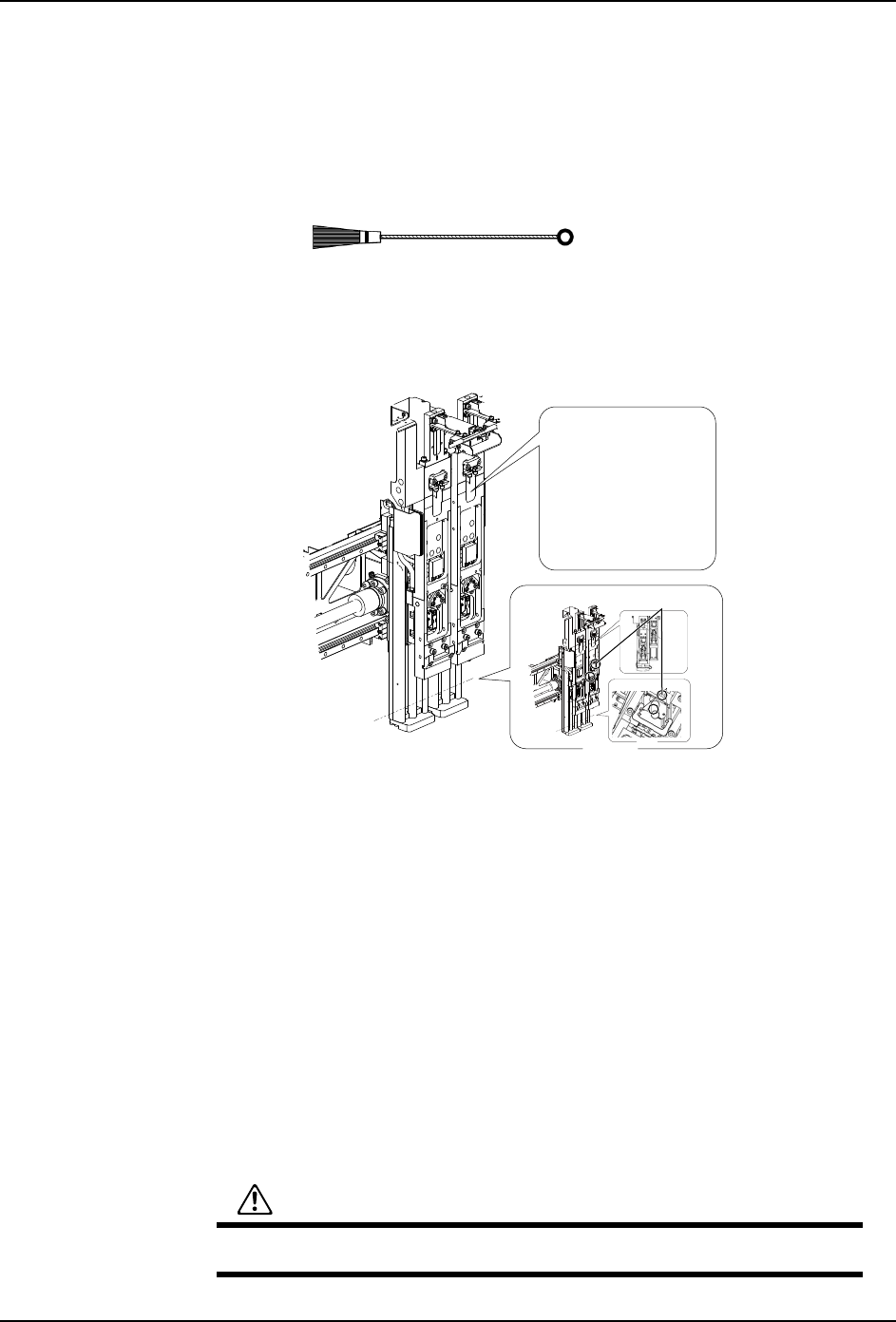

给 Z 轴加油
9. 使用干净的布，擦去 Z 轴滚珠丝杆的污垢。
10.同样，擦去 Z 轴导轨的污垢。
11.将 NS7 或 Multemp SRL 倒在毛刷上。
12.使用 JOG 操作，在 ZL=10、ZR=10 附近移动 Z 轴，使用毛刷在加油窗处向滚珠丝杆涂敷
润滑油。（JOG 操作的方法参照 SmartFAB 操作手册 「6.8.2 进行 XYZ 机械手的 JOG 操
作 」。）
13.使用 JOG 操作，在 ZL=110、ZR ＝ 110 附近移动 Z 轴，导轨使用毛刷在转动面的尽可能
广的范围内涂敷润滑油。
14.使用干净的布，擦去溢出的多余润滑油。
15.使用 JOG 操作，使 Z 轴单元在 Z=10 ～ 110 的范围内往复 10 次 （低速 )，循环润滑油。
16.再次擦去从滚珠丝杆和导轨处溢出的润滑油。
给 Y 轴加油
17.同样，擦去导轨的污垢。
18.使用润滑油枪，给 Y 轴导轨的润滑油油嘴 （B-M4）各加入 1.0cc 的 NS7 或 Multemp
SRL。
19.使用干净的布，擦去溢出的多余润滑油。
20.手动将 Y 轴单元满行程往复 10 次，循环润滑油。
推荐：H65614
断面図
転動面
給油窓
ᮁ䴶
䕀ࡼ䴶
ࡴ⊍に
注意
用手移动 X/Y/Z 轴的时候，请握住框架部分。不要握住贴装工作头本体或
手柄等，不要对工作头施加力。
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
92 SmartFAB 机械手册
21.再次擦去从导轨处溢出的润滑油。
22.加油后，请确认基座相机上面、Tool 置放台、搬运轨道、Y 轴线性标尺等没有附着润滑
油。如果附着了润滑油，请使用干净的干布擦去。
注意 ) 擦拭时，请不要用力过度，以免损伤标尺。
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 93
5.8 每年 （8000 小时）的作业
5.8.1 清扫空气调节器
1. 进行机器的关机操作，将主开关设置为 OFF。
2. 将空气接入口的控制杆设置为 OFF，停止外部供气。
3. 将气源供应软管的插口从气源供应口拔出，慢慢地打开气源供应口的开关阀。 气源配置
管内部气压下降。
4. 一边按住锁定按钮，一边转动过滤器盒并取出过滤器。
5. 使用中性清洗剂清洗过滤器盒。
6. 使用压缩空气清扫过滤器滤芯，十分脏时，更换成新品。
警
告
39MEC-00087
OFF
ON
39MEC-00088-S
