MEC-SFAB-005S0 6. 更换损耗品 SmartFAB 机械手册 159 6.14 sMFU 电路板保险丝 6.14.1 更换方法 1. 从机器上拆下 sMFU，拆下盖罩。 2. 确认了料站托架电路板 1 （1）与料站托架电路板 2 （2）中烧断的保险丝后，对其进行 更换。 料站托架路板 1 注意 请安装与拆下的保险丝相同 容量的保险丝。 保险丝 F1 FGB0125V1.5APB F( 富士端子 ) F2 FGB0125V1…
6. 更换损耗品 MEC-SFAB-005S0
158 SmartFAB 机械手册
4. 确认了烧断的保险丝后，请更换保险丝。
注意） 更换保险丝之前请务必先切断电源。新旧保险丝的规格必须相同。
保险丝 （F3）
FGBO125V8APBF （富士端子）
保险丝 （F2）
FGBO125V1.5APBF（富士端子）
保险丝 （F2）
FGBO125V1.5APBF（富士端子）
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 159

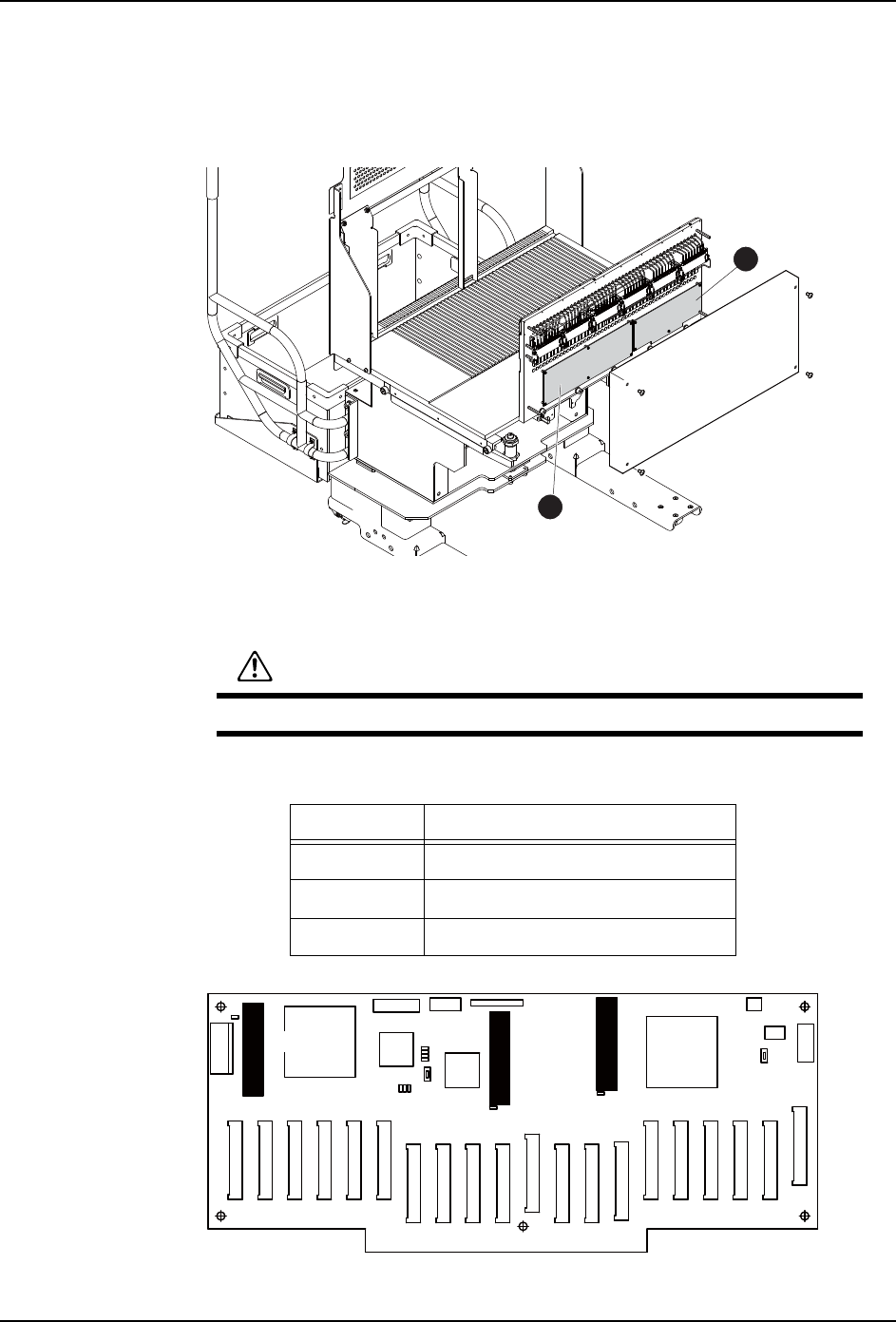

6.14 sMFU 电路板保险丝
6.14.1 更换方法
1. 从机器上拆下 sMFU，拆下盖罩。
2. 确认了料站托架电路板 1 （1）与料站托架电路板 2 （2）中烧断的保险丝后，对其进行
更换。
料站托架路板 1
注意
请安装与拆下的保险丝相同容量的保险丝。
保险丝
F1 FGB0125V1.5APBF( 富士端子 )
F2 FGB0125V1.5APBF( 富士端子 )
F3 FGB0125V8APBF( 富士端子 )
39MEC-0136
1
2
F3
F2
F1
39MEC-0138
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
6. 更换损耗品 MEC-SFAB-005S0
160 SmartFAB 机械手册

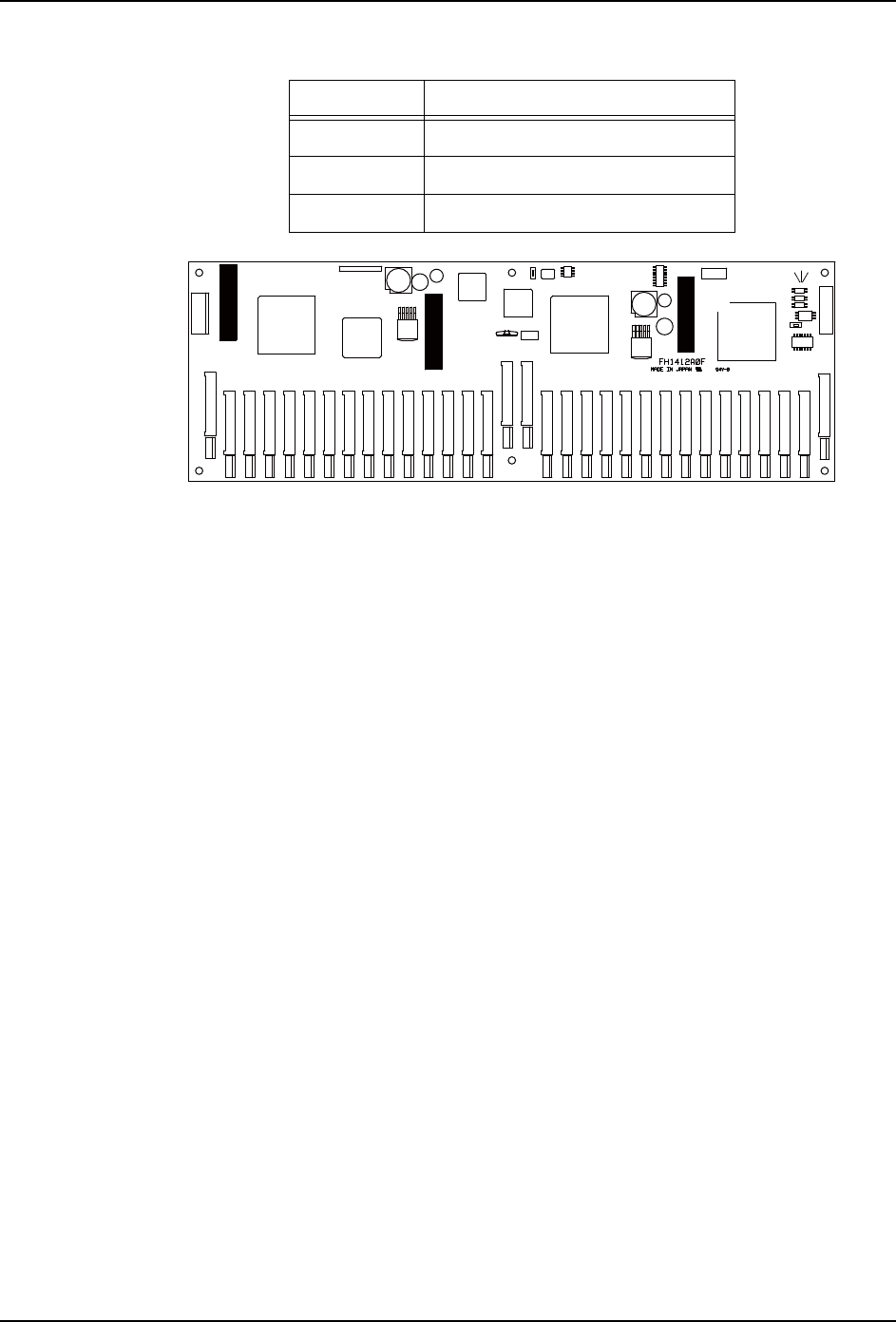

料站托架电路板 2
保险丝
F1 FGB0125V1.6APBF( 富士端子 )
F2 FGB0125V1.6APBF( 富士端子 )
F3 FGB0125V8APBF( 富士端子 )
F3
F2
F1
39MEC-0137
