4. 基本操作 MEC-SFAB-005S0 50 SmartFAB 机械手册 4.1.2 拆除方法 注意 )在拉出 sMTU-LT2 之前，请不要忘记在操作画面上解除 sMTU-LT2 的锁定。在 sMTU-LT2 被夹紧的状态下，拉出单元有可能损坏。 1. 请按照操作画面上的 「手动操作」→ 「操作供料单元」顺序点击图标。 2. 选择 「供料单元松开」 。sMTU-LT2 处于可拆除的状态。 3. 打开脚轮，从机器中缓慢拉出 sMT…
MEC-SFAB-005S0 4. 基本操作
SmartFAB 机械手册 49
4. 基本操作

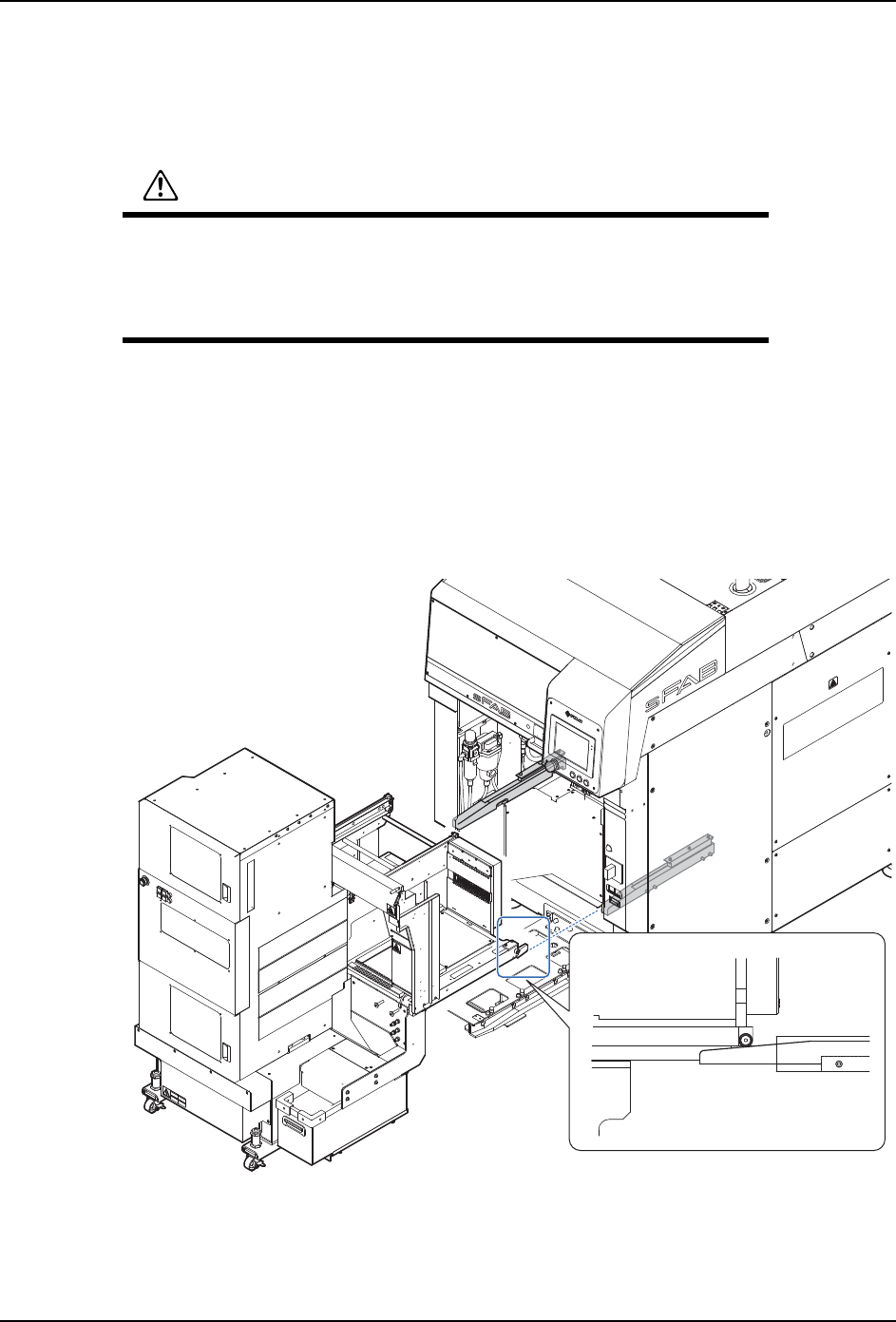

4.1 sMTU-LT2 的安装／拆除
4.1.1 安装方法
备注 ) 将 sMTU-LT2 用于刚装机的机器或换到其他机器上使用时，需要调节 sMTU-LT2 的高度。关于详
细内容，请参考 「sFAB 安装手册」中的 「装机」章节。
1. 请将 sMTU-LT2 移至机器前方。
2. 请先将 sMTU-LT2 的滚轮与底座上的导轨对齐，然后再慢慢地向前推 sMTU-LT2。
注意
当 sMTU-LT2 中搭载了料盘时，请不要移动该 sMTU-LT2、向模组进行安装
/ 拆除该 sMTU-LT2。否则有可能导致元件偏移、元件从料盘中掉出。
请谨慎安装／拆除 sMTU-LT2，不要使其受到冲击。否则有可能导致机器
损坏。
ＯＮＯＮ
ＯＦＦＯＦＦ
ＢＡＬＬ ＶＡＬＶＥＢＡＬＬ ＶＡＬＶＥ
警
告
䟿㻌㆙㻌࿌
䟿㻌㆙㻌࿌
䟿㻌䠳䠝䠮䠪䠥䠪䠣
䟿㻌㆙㻌࿌
㧗㟁ᅽ䟿ឤ㟁ὀព䚹
䝯䞁䝔䝘䞁䝇䛿㟁※䜢ⴠ䛸
䛧䛶䛛䜙⾜䛳䛶䛟䛰䛥䛔
㻴㼕㼓㼔㻌㼢㼛㼘㼠㼍㼓㼑㻍㻌㻯㼛㼚㼠㼍㼏㼠㻌㼙㼍㼥
㼏㼍㼡㼟㼑㻌㼑㼘㼑㼏㼠㼞㼕㼏㻌㼟㼔㼛㼏㼗㻚㼀㼡㼞㼚㻌㼛㼒㼒
㼠㼔㼑㻌㼜㼛㼣㼑㼞㻌㼜㼞㼕㼛㼞㻌㼠㼛㻌㼟㼑㼞㼢㼕㼏㼕㼚㼓
39MEC-0074-a
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
4. 基本操作 MEC-SFAB-005S0
50 SmartFAB 机械手册
4.1.2 拆除方法
注意 )在拉出 sMTU-LT2 之前，请不要忘记在操作画面上解除 sMTU-LT2 的锁定。在 sMTU-LT2
被夹紧的状态下，拉出单元有可能损坏。

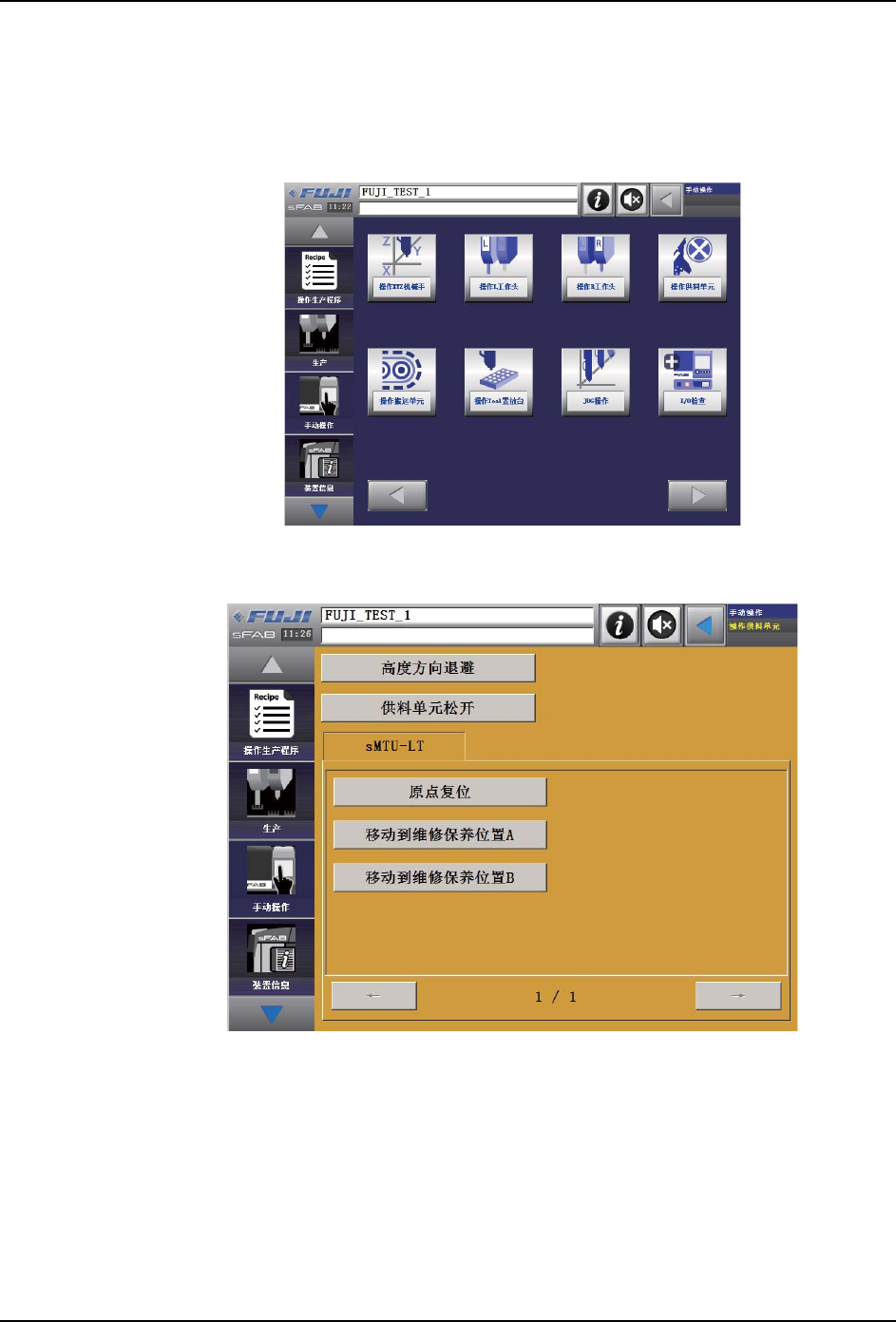

1. 请按照操作画面上的 「手动操作」→ 「操作供料单元」顺序点击图标。
2. 选择 「供料单元松开」。sMTU-LT2 处于可拆除的状态。
3. 打开脚轮，从机器中缓慢拉出 sMTU-LT2。
4. 锁定脚轮，防止不慎 sMTU-LT2。
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 4. 基本操作
SmartFAB 机械手册 51

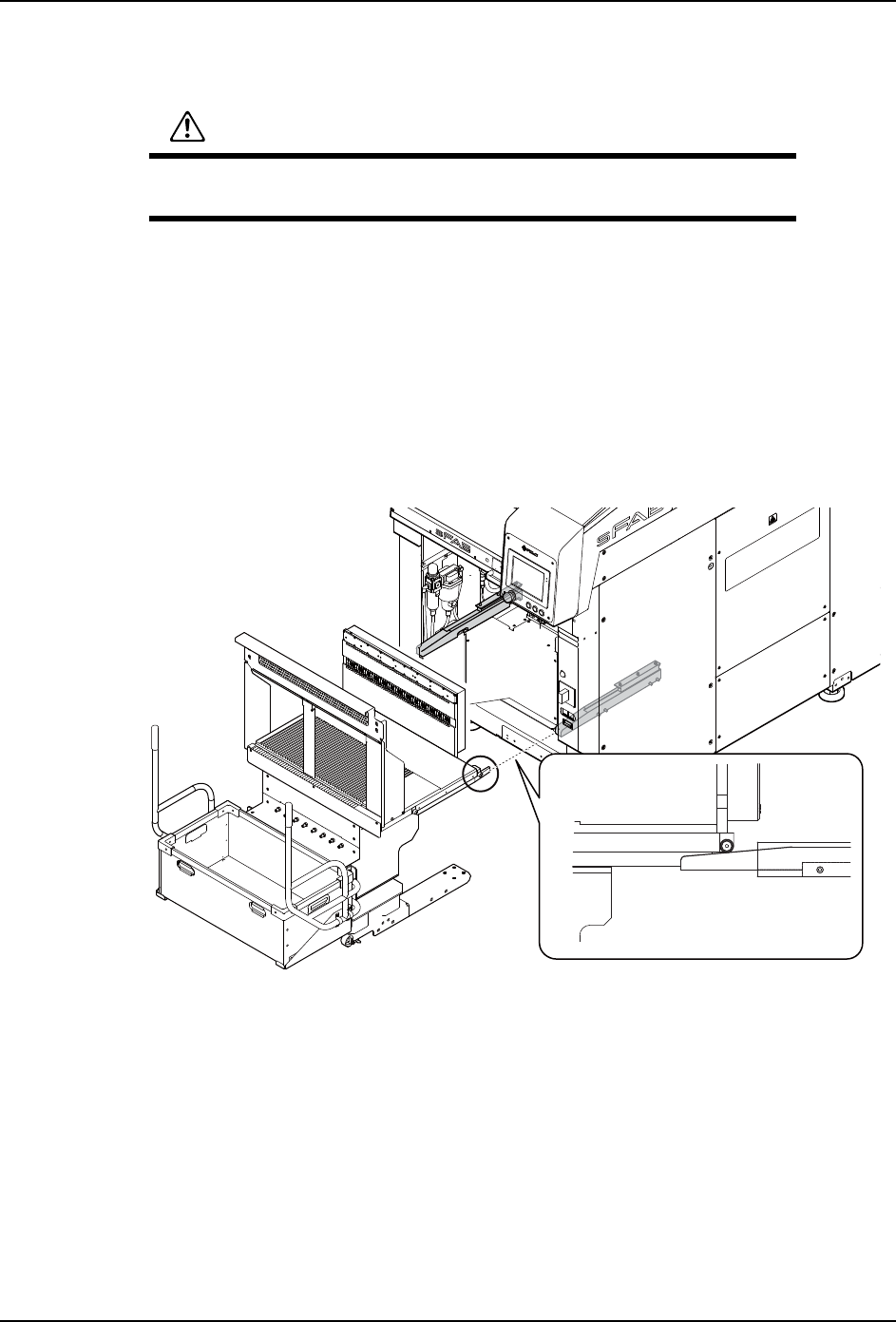

4.2 sMFU 的安装／拆除
4.2.1 安装方法
备注 )完成机器组装后，初次向机器安装 sMFU 时，需要调整 sMFU 的高度。此外，向其他机
器安装 sMFU 时等，根据机床的状态有高度不合的可能性。此时，请重新调整高度。（请
参照 「sFAB 安装手册」的 「安装」一章。)
1. 打开电源总开关。
2. 在机器上配置 sMFU。
3. 将 sMFU 的脚轮放在导轨上并沿着导轨缓慢推进机器。
注意
请谨慎地安装／拆除 sMFU，不要使其受到冲击。否则有可能导致机器损
坏。
ＯＮＯＮ
ＯＦＦＯＦＦ
ＢＡＬＬ ＶＡＬＶＥＢＡＬＬ ＶＡＬＶＥ
警
告
39MEC-0073
