MEC-SFAB-005S0 5. 预防保养 SmartFAB 机械手册 79 ＜ sG04 工作头＞ 方法 1. 拆除工作头。 2. 拆下侧面盖罩。 3. 使用治具，将盖罩朝上滑动。 4. 使用治具 （PM0GLZ*）从轴上取出过滤 器 （PJ2421*） 。 5. 使用气枪，除去过滤器的灰尘等 。或者，将过滤器浸泡在中性洗涤剂 溶液中清洗。 备注 ) 将过滤器 放入选购件的清洗用网笼 （K1325C）中。浸泡在放入 了中性洗涤剂的超…
5. 预防保养 MEC-SFAB-005S0
78 SmartFAB 机械手册

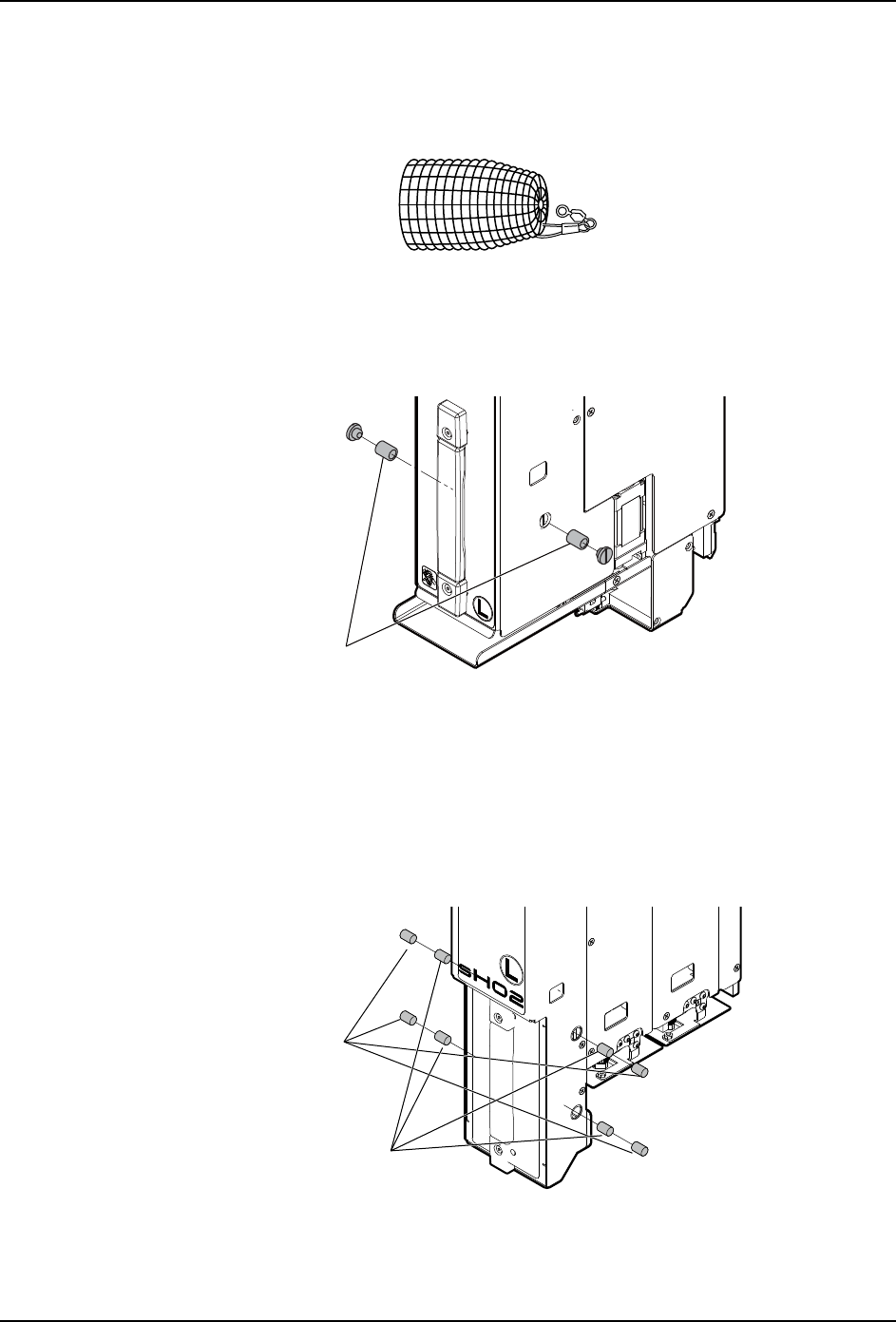

5.5.2 清扫工作头真空过滤器
清洗用网笼
清洗真空过滤器时，使用另售的网笼，作业变得容易。
＜ sH01 工作头＞
1. 拆除工作头。（参照 "4.3 工作头的拆除／安装 "。）
2. 使用以自型螺丝刀拆除螺丝钉，取出过滤器。
3. 将过滤器浸泡在中性洗涤剂溶液中清洗。很脏时，请更换成新品。
备注 ) 将过滤器盒内的过滤器直接放入选购件的清洗用网笼 （K1325C）中。浸泡在放入了中性洗涤剂
的超声波清洗器中，清洗 5 分钟。
＜ sH02 工作头＞
1. 拆下工作头。（参照 "4.3 工作头的拆除／安装 "。）
2. 使用一字型螺丝刀拆除螺丝钉，取出过滤器。
3. 将过滤器浸泡在中性洗涤剂溶液中清洗。很脏时，请更换成新品。
备注 ) 将过滤器盒内的过滤器直接放入选购件的清洗用网笼 （K1325C）中。浸泡在放入了中性洗涤剂
的超声波清洗器中，清洗 5 分钟。
NXTPHD028
39MEC-0080-S
䗽┚ಞ;+
䖛Ⓒ఼Ⲧ
䖛Ⓒ఼;+
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 79

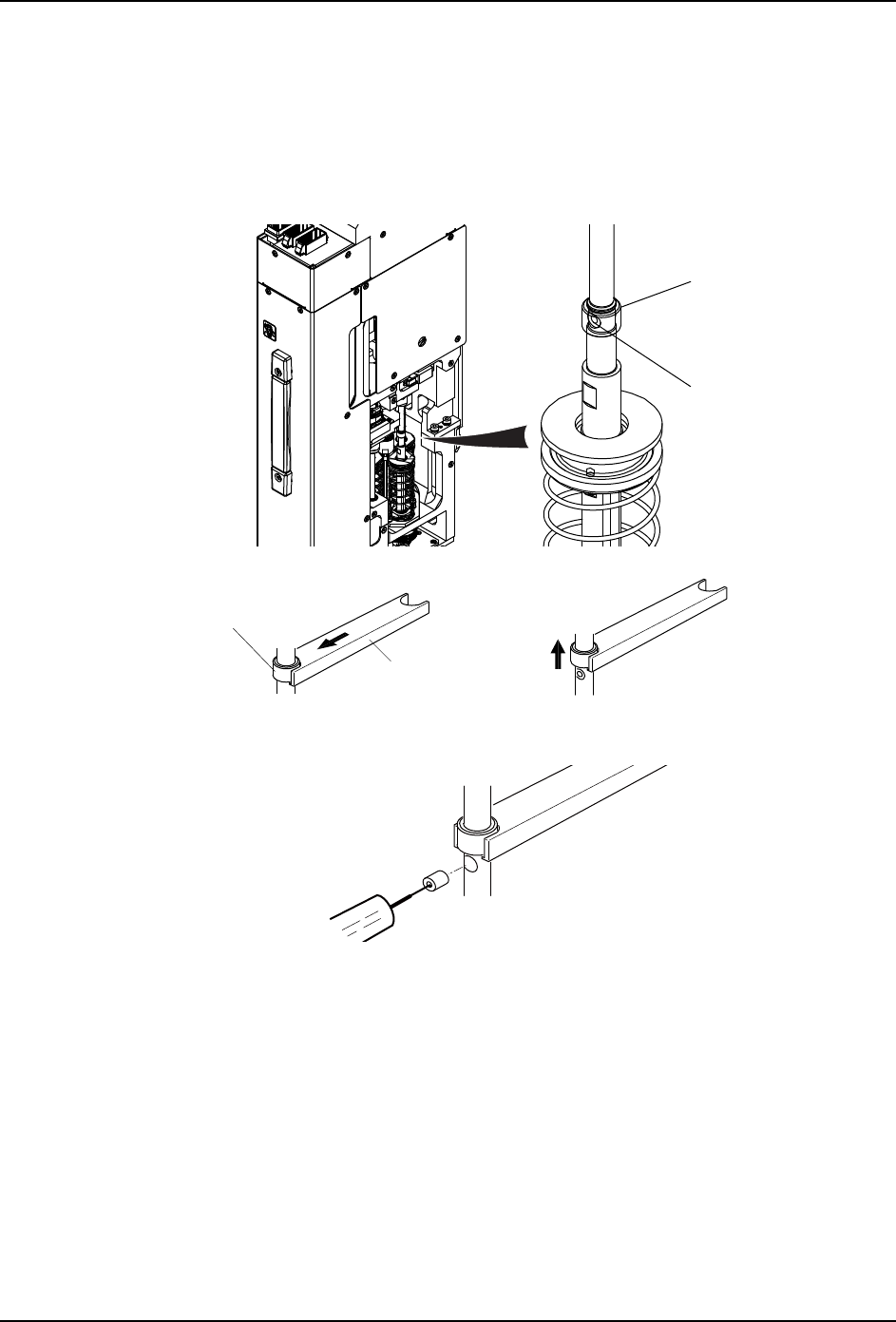

＜ sG04 工作头＞
方法
1. 拆除工作头。
2. 拆下侧面盖罩。
3. 使用治具，将盖罩朝上滑动。
4. 使用治具 （PM0GLZ*）从轴上取出过滤器 （PJ2421*）。
5. 使用气枪，除去过滤器的灰尘等。或者，将过滤器浸泡在中性洗涤剂溶液中清洗。
备注 ) 将过滤器放入选购件的清洗用网笼 （K1325C）中。浸泡在放入了中性洗涤剂的超声波清洗器
中，清洗 5 分钟。
6. 很脏时，请更换成新品。
7. 将过滤器插入轴内。安装后，过滤器不要从轴表面突出。
8. 向下滑动过滤器盖罩，设置到原来的位置。
Ⲫ㔽
䖛Ⓒ఼
FABMEC083
(2)(1)
02NST-0066S
Ⲫ㔽
⊏3-
39MEC-0083
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
80 SmartFAB 机械手册

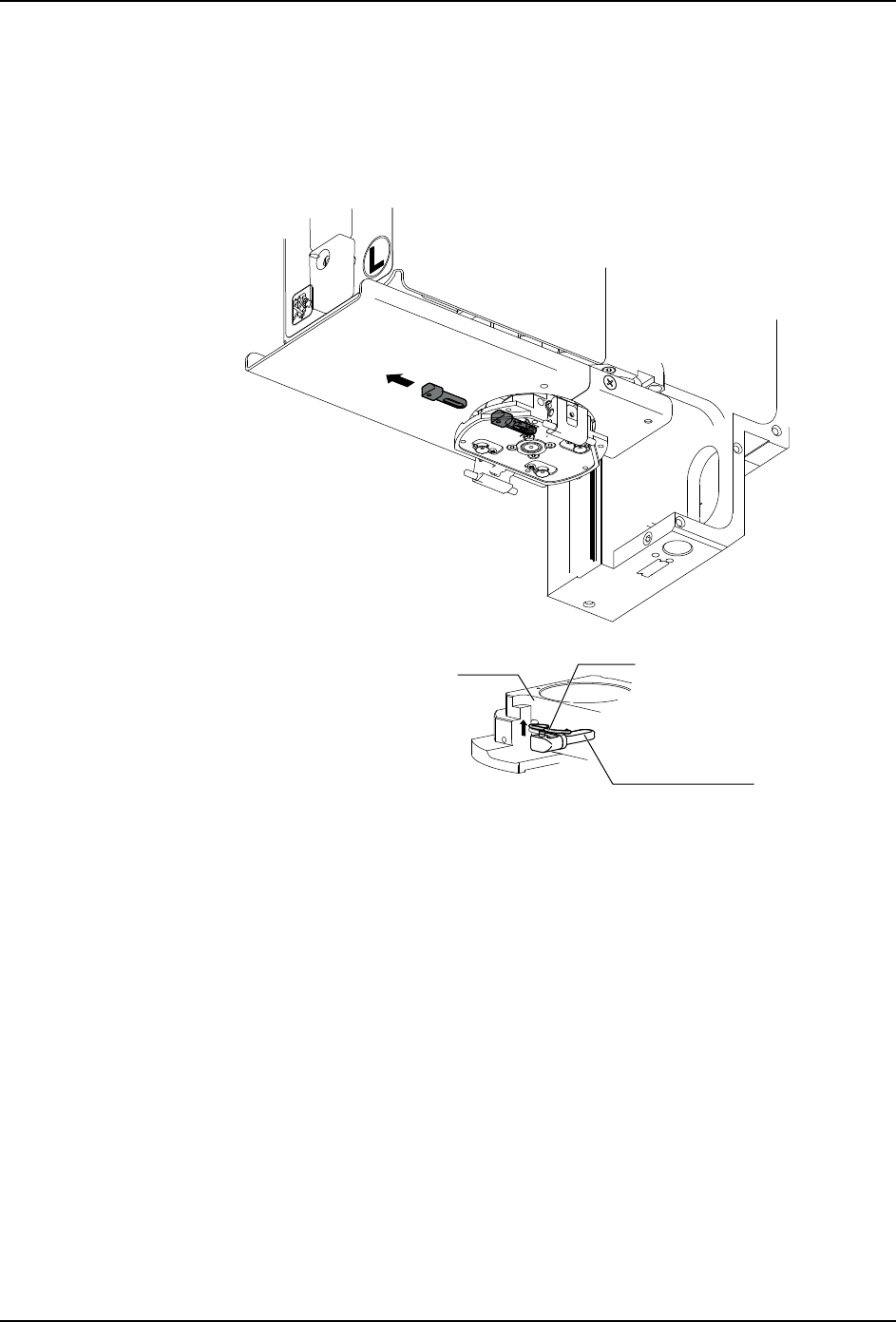

5.5.3 清扫工作头法兰盘过滤器
＜ sH01/sH02 工作头＞
1. 拆除工作头。
2. 解除过滤器的锁定，拔出过滤器。
3. 使用气枪，除去附着在过滤器上的异物。
フィルタ (AA1FZ04)
䩽ᄤ
⊩݄Ⲭ
䖛Ⓒ఼
