6. 更换损耗品 MEC-SFAB-005S0 170 SmartFAB 机械手册 6.16 PC 的控制机构电池 即使机器总电源未开启，PC 的控制机构仍旧可以依 靠内置电池记录日期、时间以及数 据。 因为不能检测电池的消耗状态， 请定期更换电池。 6.16.1 电池的种类 *1：电池寿命根据使用环 境有可能下降。 6.16.2 更换周期 更换周期大致为 5 年。 6.16.3 更换方法 1. 将 PC 从机内拆除。关于拆卸方法请参考…
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 169
8. 将工作头盖罩到盖板上。
a. 将工作头盖罩的接头插入连接管上，使盖板的螺丝孔与工作头盖罩的孔重合。
b. 按照旋紧转矩 8N·m 旋紧 4 个内六角螺栓 （M6×L30）。
（更换连接软管时，请剪成相同长度。）
9. 插入连接软管。（更换时，将软管剪成相同长度。）
10.将泵横卧，安装面板和手柄。
安装真空泵
1. 请按照拆下时相反的顺序，将真空泵安装到基座上。
Ꮉ༈Ⲫ㔽
䖲䕃ㅵ
警告
请务必 2 人以上共同作业。不要以不合理的姿势抬起泵。有可能损伤腰。
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
6. 更换损耗品 MEC-SFAB-005S0
170 SmartFAB 机械手册
6.16 PC 的控制机构电池
即使机器总电源未开启，PC 的控制机构仍旧可以依靠内置电池记录日期、时间以及数据。
因为不能检测电池的消耗状态，请定期更换电池。
6.16.1 电池的种类
*1：电池寿命根据使用环境有可能下降。
6.16.2 更换周期
更换周期大致为 5 年。
6.16.3 更换方法
1. 将 PC 从机内拆除。关于拆卸方法请参考 「"7.1 更换基座相机 "」。
2. 拆除滚花螺丝 (2 本 ) 与普通螺丝 (1 本 )，一边移动 PC 上方的盖罩一边取出 PC。
类型 CR2032P
寿命参考 1日8小时运转：约5年*1
注意
请不要使用指定以外的电池。
用完的电池，请按照当地的规定进行处置。
0(&
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 171

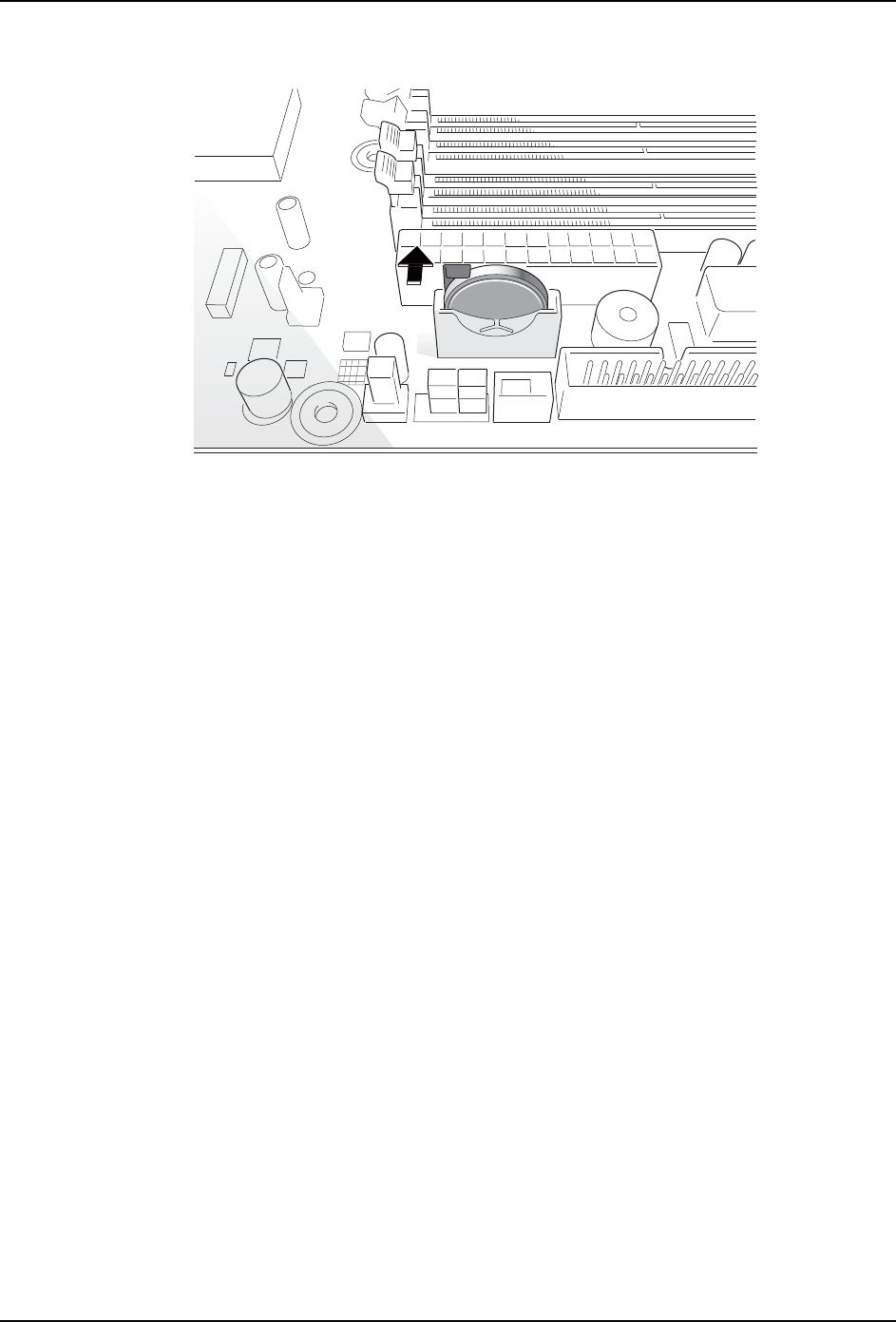

3. 取电池之前请先按箭头方向推电池扣。
注意） 请不要太用力推电池扣，以免造成其无法复位。
4. 请安装新电池。安装时请将电池的 「+」极朝存储卡插槽方向摆放。安装完毕后请检查
电池扣是否扣牢电池。
5. 请先将 PC 上方的盖板装回 PC，然后再将 PC 装回机器。
6. 请打开机器电源。
7. 请设置日期、时间关于具体设置方法请参考 「SmartFAB 操作手册」中的 「9.5 设置机
内PC的时间」。
