5. 预防保养 MEC-SFAB-005S0 118 SmartFAB 机械手册＜ TY 轴皮带张力（驱动部）＞ 1. 请测定皮带张力。确认皮带的中央测定值在规定值内。 2. 如果测量到的张力值超出上述范围，则请进行调节。 a. 请拧松用于固定马达的螺栓 (1)。 b. 请先拧松螺母（2），然后再调节调节螺栓（3）。皮带张力规定值 (Hz ) TY 轴（驱动部） 298± 15 39MEC-0107-a 39MEC…

MEC-SFAB-005S0 5. 预防保养

SmartFAB 机械手册 117

＜ TY 轴皮带张力（往复部）＞

1. 请测定皮带张力。确认跨皮带中间位置的测定值在规定值内。

2. 测定值超出前述的范围时，请调整皮带张力。

松开张力滑轮的固定螺栓，然后转动调整螺栓进行调整。

皮带张力规定值 (Hz)

TY 轴（往复部） 46.0±1.5

39MEC-0106

೎ᅮ㶎ᷧ

ᓴ࡯⒥䕂

䇗ᭈ㶎ᷧ

䫕ᅮ㶎↡

BkBQZFfJ

Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

5. 预防保养 MEC-SFAB-005S0

118 SmartFAB 机械手册

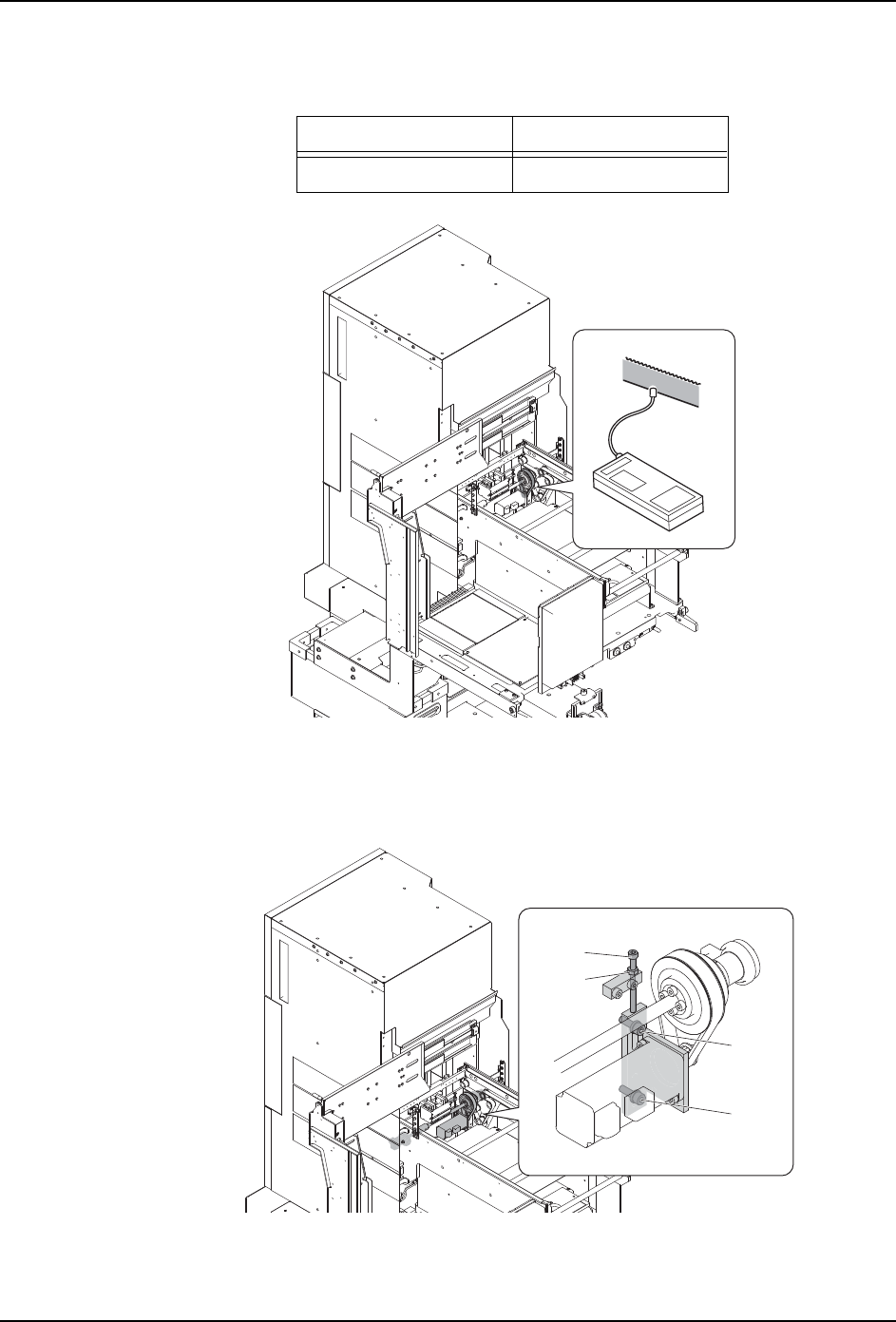

＜ TY 轴皮带张力（驱动部）＞

1. 请测定皮带张力。确认皮带的中央测定值在规定值内。

2. 如果测量到的张力值超出上述范围，则请进行调节。

a. 请拧松用于固定马达的螺栓 (1)。

b. 请先拧松螺母（2），然后再调节调节螺栓（3）。

皮带张力规定值 (Hz)

TY 轴（驱动部） 298±15

39MEC-0107-a

39MEC-0108-a

(1)

(2)

(3)

BkBQZFfJ

Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

MEC-SFAB-005S0 5. 预防保养

SmartFAB 机械手册 119

5.9.12 sMTU -LT2 料盘托架背面胶片的点检与更换

确认料盘托架背面胶片

1. 请准备要确认的料盘托架。

2. 胶片贴在料盘托架背面。请确认胶片表面是否有剥落、破损等。如果胶片表面有剥落、

破损等时，请贴换胶片。

3. 请确认全部的料盘托架。

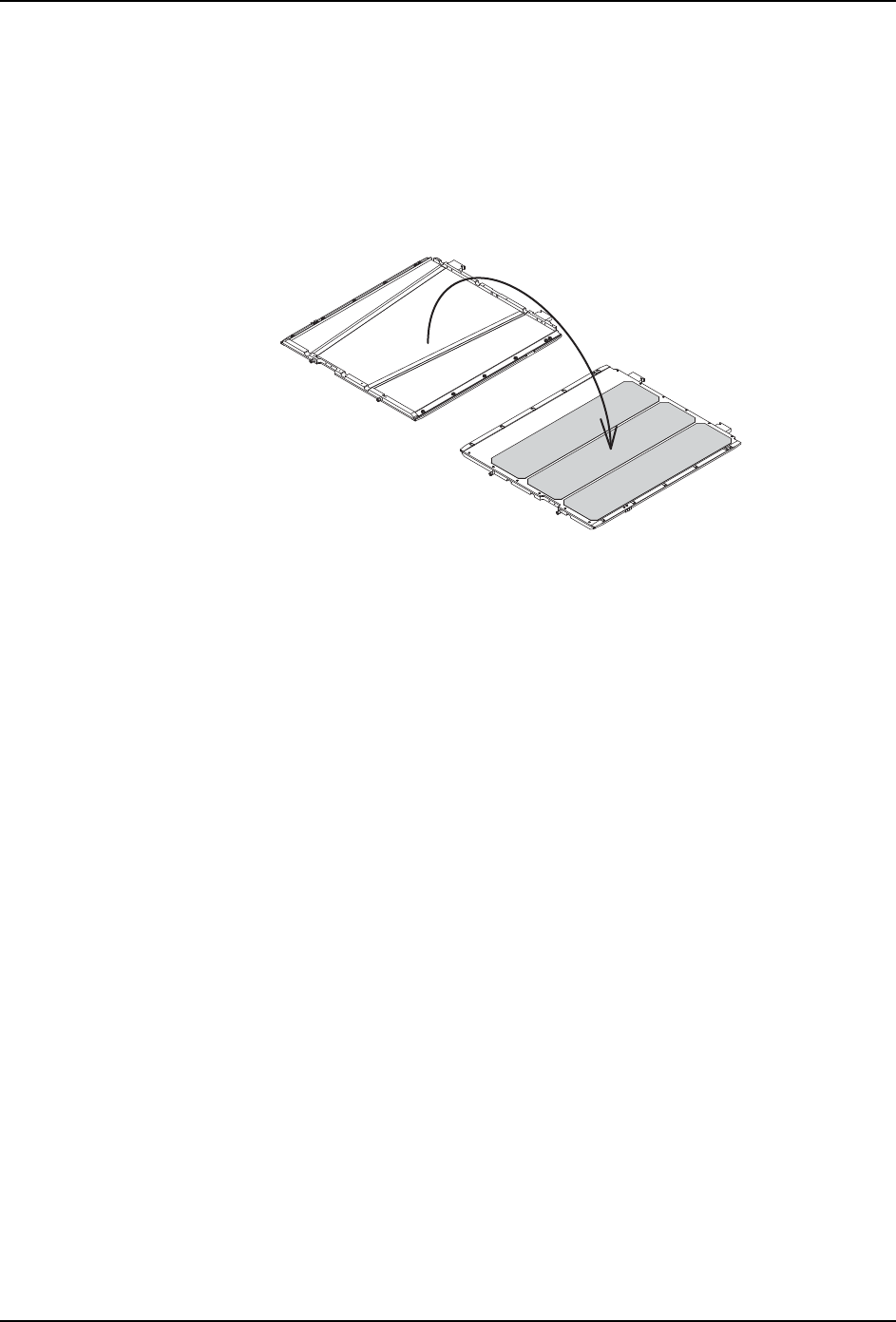

料盘托架背面胶片的更换

如果料盘托架背面的胶片表面有剥落、破损等时，请更换胶片。

·胶片：1MTA000167**

1. 翻转料盘托架，剥下更换的胶片。

2. 使用脱脂剂等擦去粘在胶片表面上的污垢和油迹。

39MEC-0109-a
