6. 更换损耗品 MEC-SFAB-005S0 142 SmartFAB 机械手册 6.7 sJD 工作头接液部 6.7.1 更换周期 零部件名 概观 症状 更换参 考 活塞杆 密封件 液 体 的 密 封 不 良 时 2～3千 万 SHOT 吸嘴 不能达到目标量的调整时 液剂堵塞时 确认了针顶端部的缺损或弯曲 时 1～2亿 SHOT 阀座 不能达到目标量的调整时 发现了从吸嘴顶端漏液时 喷出稳定性下降时 1～2亿 SHOT 气缸 密封件…
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 141
3. 确认控制器的 「RDY」LED 是否亮灯。
4. 更换电池。将电池的引线接插件完全插入机械手控制器接插件内。
5. 确认 「BAT」LED 已熄灯。
6. 关闭控制盘。
39MEC-0121
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
6. 更换损耗品 MEC-SFAB-005S0
142 SmartFAB 机械手册
6.7 sJD 工作头接液部
6.7.1 更换周期
零部件名 概观 症状 更换参考
活塞杆
密封件
液体的密封不良时 2～3千万
SHOT
吸嘴 不能达到目标量的调整时
液剂堵塞时
确认了针顶端部的缺损或弯曲时
1～2亿
SHOT
阀座 不能达到目标量的调整时
发现了从吸嘴顶端漏液时
喷出稳定性下降时
1～2亿
SHOT
气缸
密封件
动作不稳定时
活塞杆组合更换周期
1～2亿
SHOT
电磁阀
单元
动作不稳定时 2～3亿
SHOT
气缸套 动作不稳定时 2～3亿
SHOT
联接
密封件
发现漏液时 分解洗浄
10～15回
又は
使用期間
2～3週間
活塞杆组合 不能达到目标量的调整时
发现了从吸嘴顶端漏液时
1～2亿
SHOT
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 143

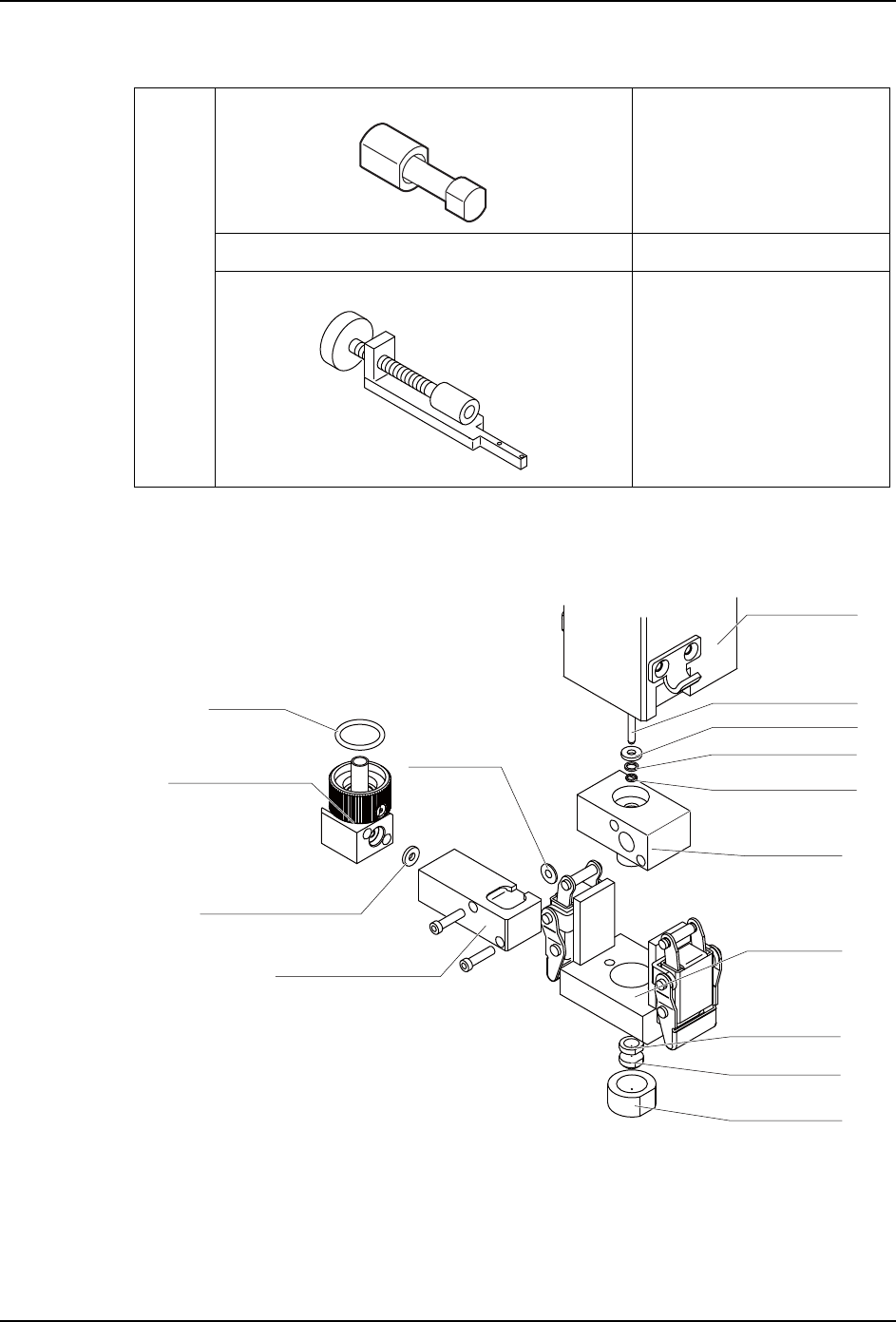

6.7.2 准备物品
6.7.3 更换方法
＜更换活塞杆密封件、吸嘴、阀座、气缸密封件、联接器密封件＞
1. 使用了吸嘴温控时，请关闭加热器，充分冷却。
2. 拆下工作头。
3. 拆下升降杆、软管、电缆类零部件。
治具 密封件插入治具 S63160 活塞杆密封件插入用
密封件插入治具 气缸密封件插入用
活塞杆组合更换治具
39MEC-0122-S
㚊ඍ
㚊ಞᇼሷԬ
㚊ಞ
ᇼሷԬ
ॽ䲃ᵼ㚊ಞ
2ශാ
≊㕮ྍ
⍱ດᵼ㓺ਾ
ᇼሷԬুᶵ
⍱ດᵼᇼሷԬ䱪ε
⍱ດᵼᇼሷԬ䱩ε
⏨䜞ᵢ։
ඍ
䰶ᓝ
੮౪
੮౪ᑳ
