6. 更换损耗品 MEC-SFAB-005S0

168 SmartFAB 机械手册

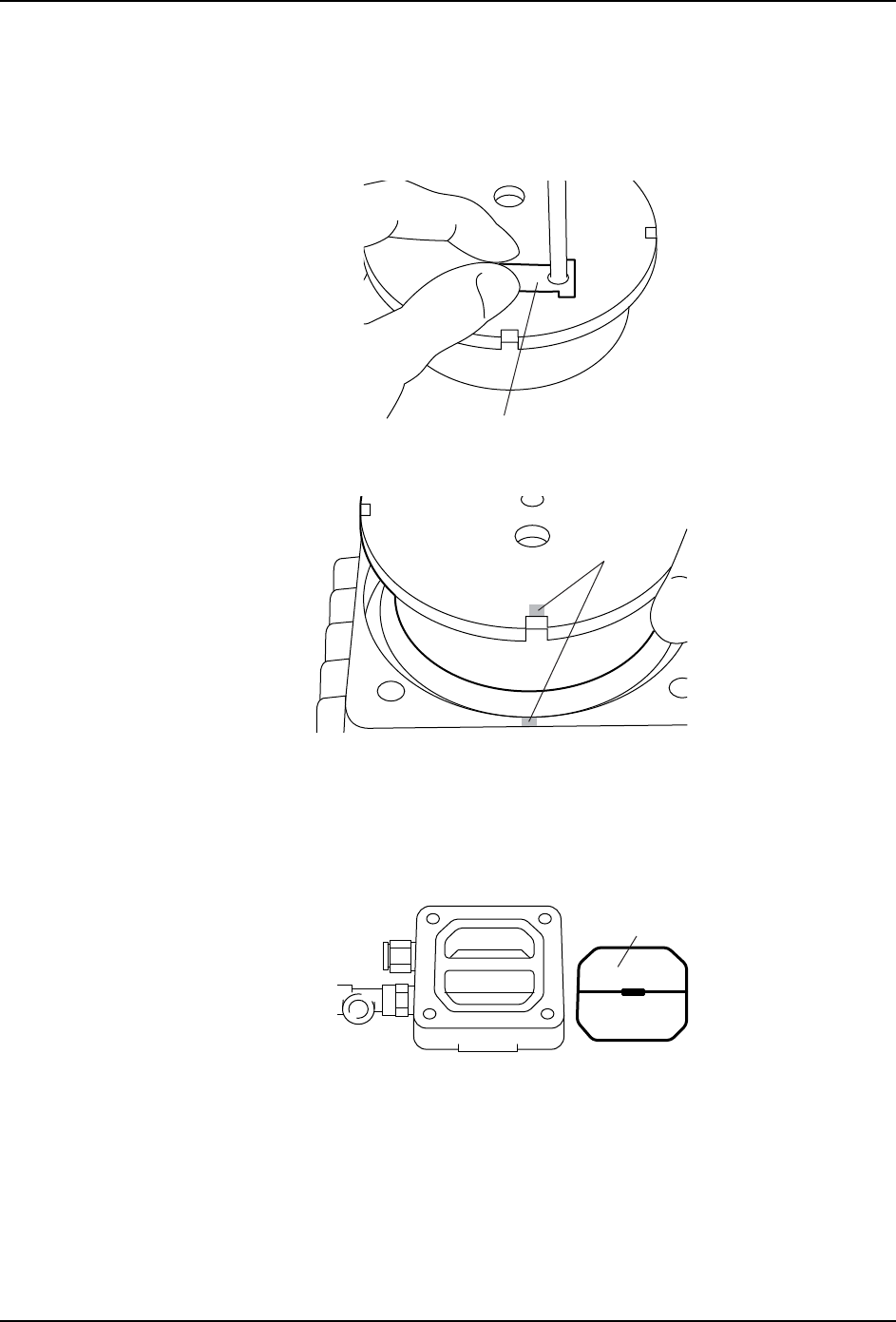

5. 将排气阀安装到气缸上。

a. 在气缸上放置吸气阀，重叠排气阀座和排气阀压板。

b. 一边确认排气阀没有接触到气缸的凹槽内周，一边使用盘头小螺钉（M3×L5）紧固

排气阀压板。

6. 将气缸对准标记，插入到皮碗式密封件部。

7. 更换工作头盖罩的垫圈。

a. 从工作头盖罩上拆下旧的垫圈。

b. 使用工业酒精清洗工作头盖罩，使用气枪吹干。

c. 将新的垫圈安装到工作头盖罩上。

ᥦ⇨䯔य़ᵓ

标记

ൿ೜

BkBQZFfJ

Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

MEC-SFAB-005S0 6. 更换损耗品

SmartFAB 机械手册 169

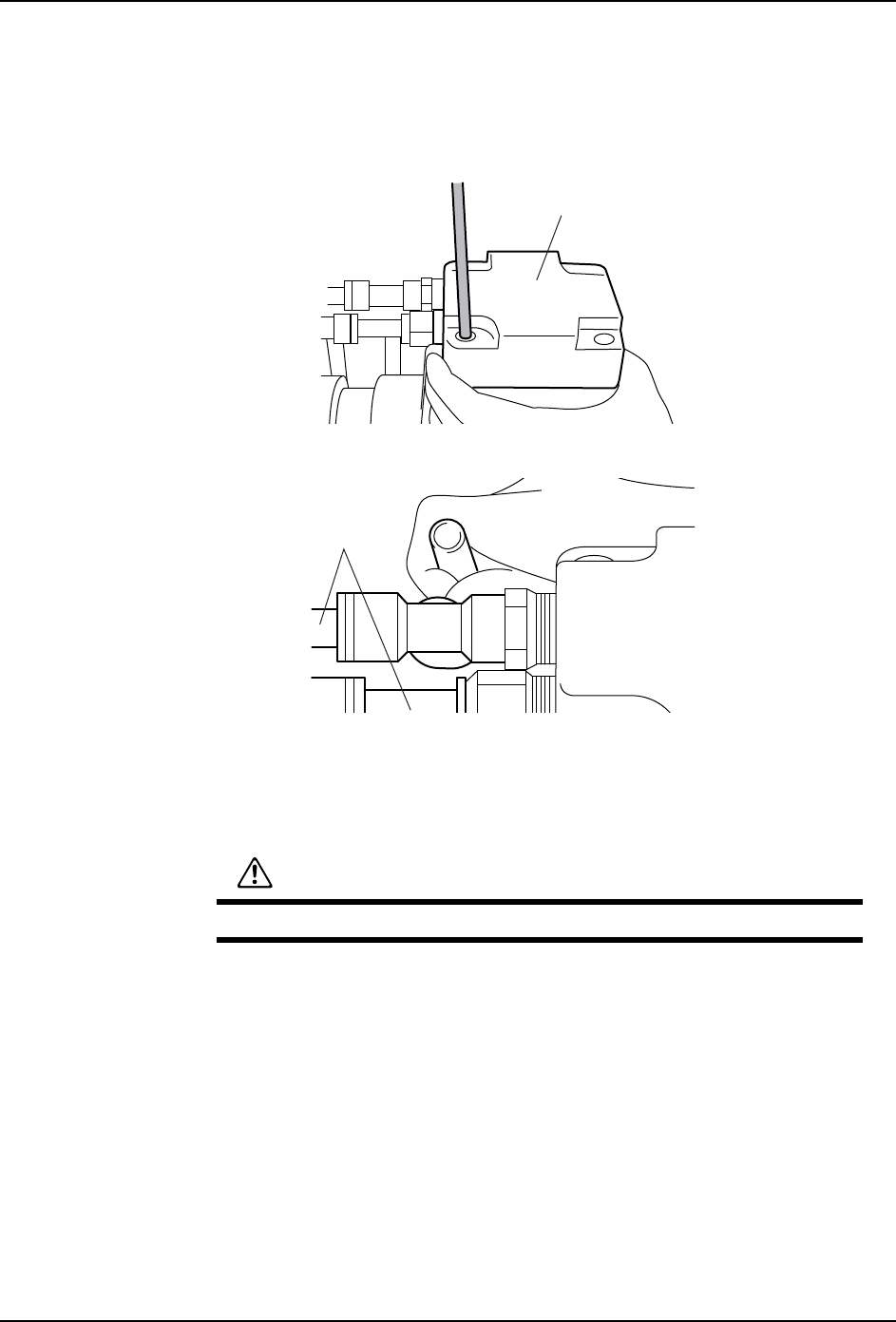

8. 将工作头盖罩到盖板上。

a. 将工作头盖罩的接头插入连接管上，使盖板的螺丝孔与工作头盖罩的孔重合。

b. 按照旋紧转矩 8N·m 旋紧 4 个内六角螺栓（M6×L30）。

（更换连接软管时，请剪成相同长度。）

9. 插入连接软管。（更换时，将软管剪成相同长度。）

10.将泵横卧，安装面板和手柄。

安装真空泵

1. 请按照拆下时相反的顺序，将真空泵安装到基座上。

Ꮉ԰༈Ⲫ㔽

䖲᥹䕃ㅵ

警告

请务必 2 人以上共同作业。不要以不合理的姿势抬起泵。有可能损伤腰。

BkBQZFfJ

Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP

6. 更换损耗品 MEC-SFAB-005S0

170 SmartFAB 机械手册

6.16 PC 的控制机构电池

即使机器总电源未开启，PC 的控制机构仍旧可以依靠内置电池记录日期、时间以及数据。

因为不能检测电池的消耗状态，请定期更换电池。

6.16.1 电池的种类

*1：电池寿命根据使用环境有可能下降。

6.16.2 更换周期

更换周期大致为 5 年。

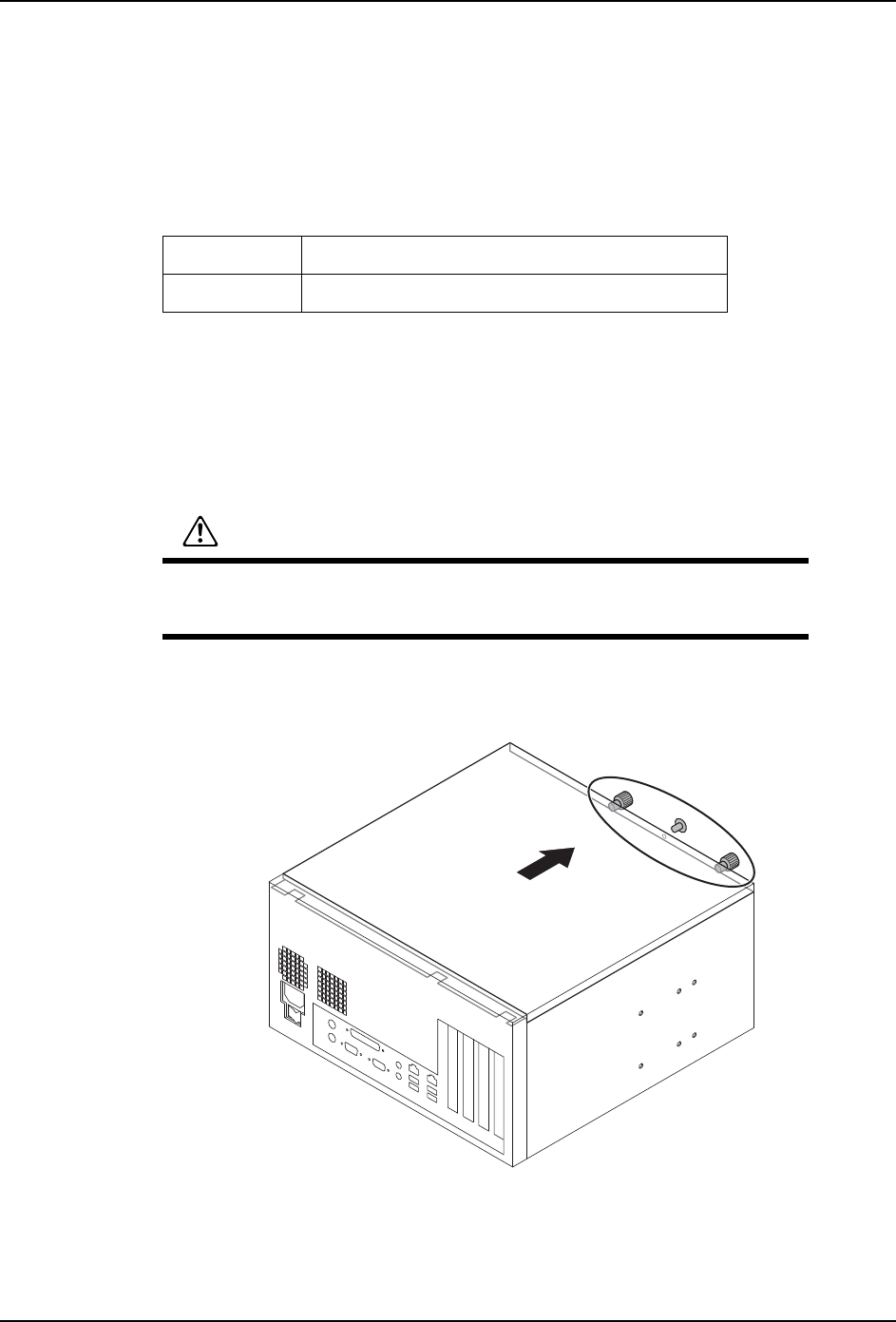

6.16.3 更换方法

1. 将 PC 从机内拆除。关于拆卸方法请参考「"7.1 更换基座相机 "」。

2. 拆除滚花螺丝 (2 本 ) 与普通螺丝 (1 本 )，一边移动 PC 上方的盖罩一边取出 PC。

类型 CR2032P

寿命参考 1日8小时运转：约5年*1

注意

请不要使用指定以外的电池。

用完的电池，请按照当地的规定进行处置。
