MEC-SFAB-005S0 6. 更换损耗品 SmartFAB 机械手册 135 6. 拆下基准板，更换皮带。更 换皮带后，请调整皮带张力 （皮带张力调整方法请参照 "5.9.8 点检搬运轨道搬运皮带张力 " 。）。 7. 安装基准板。 8. 对准前侧和内侧的六角轴的固定螺 钉孔和轴的孔位置。然后将六角 轴套入至前侧的轴的 定位线，拧紧固定螺钉。 備考 ) 使 六角轴与轴的方向一致，以便使固 定螺钉进入轴的孔内。 …
6. 更换损耗品 MEC-SFAB-005S0
134 SmartFAB 机械手册
3. 松开六角轴的前侧和内侧的 2 个固定螺钉。挪动六角轴，留出皮带穿过的间隙。
4. 松开张力滑轮，使皮带松弛。
5. 拆下被分成 3 段的前侧和内侧的搬运导轨。
ᅮ㶎䩝
݁㾦䕈
ᓴ⒥䕂
ᨀ䖤ᇐ䔼
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 135

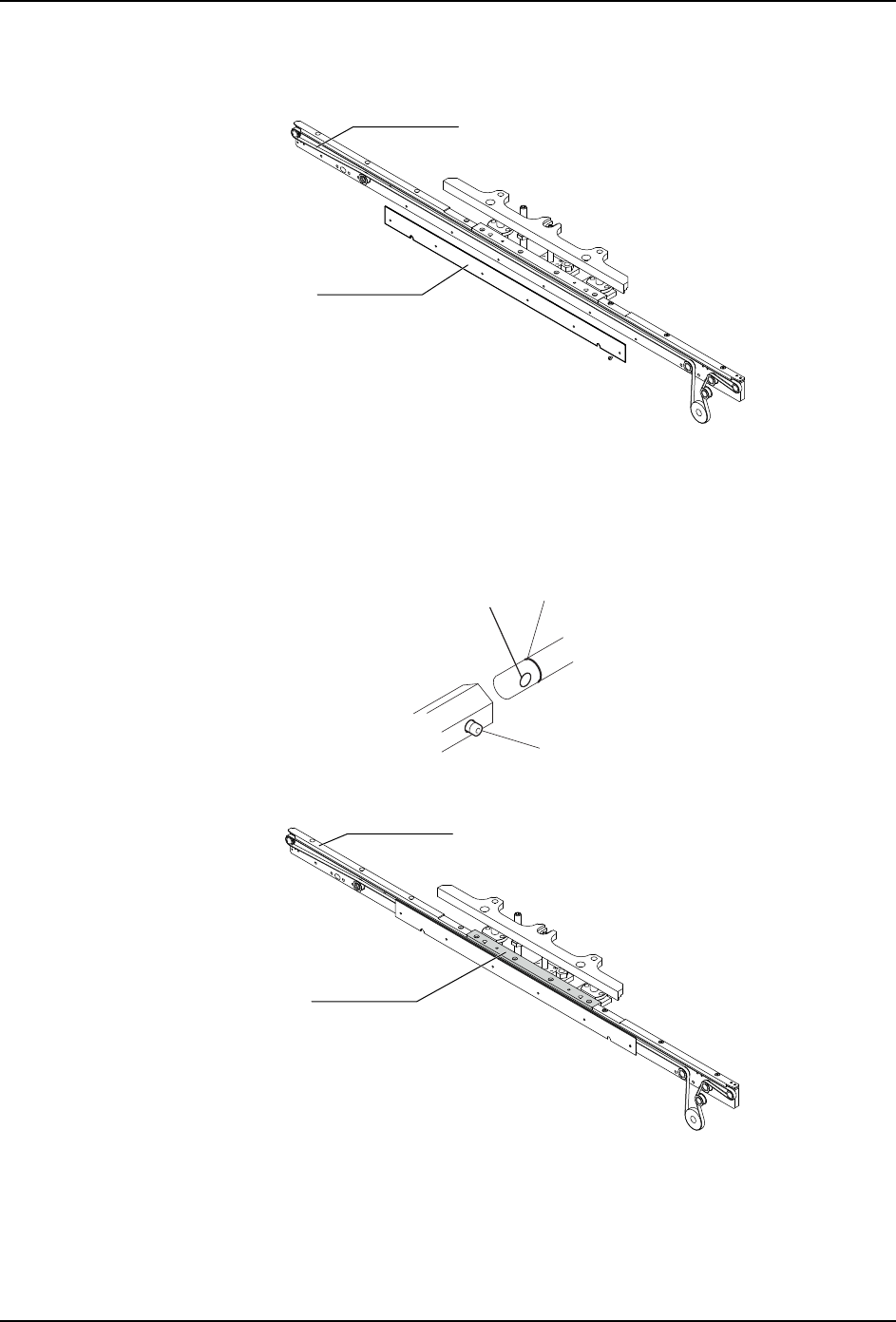

6. 拆下基准板，更换皮带。更换皮带后，请调整皮带张力 （皮带张力调整方法请参照
"5.9.8 点检搬运轨道搬运皮带张力 "。）。
7. 安装基准板。
8. 对准前侧和内侧的六角轴的固定螺钉孔和轴的孔位置。然后将六角轴套入至前侧的轴的
定位线，拧紧固定螺钉。
備考 ) 使六角轴与轴的方向一致，以便使固定螺钉进入轴的孔内。
9. 将搬运导轨调整至与搬运基准导轨平行度 ±0.05 进行安装。
10.将总开关设置为 ON。
ᨀ䖤䔼䘧Ⲃᏺ
ޚᵓ
ᅮԡ㒓
䕈ⱘᄨ
ᅮ㶎䩝
ᨀ䖤ᇐ䔼
ᨀ䖤ޚᇐ䔼
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
6. 更换损耗品 MEC-SFAB-005S0
136 SmartFAB 机械手册

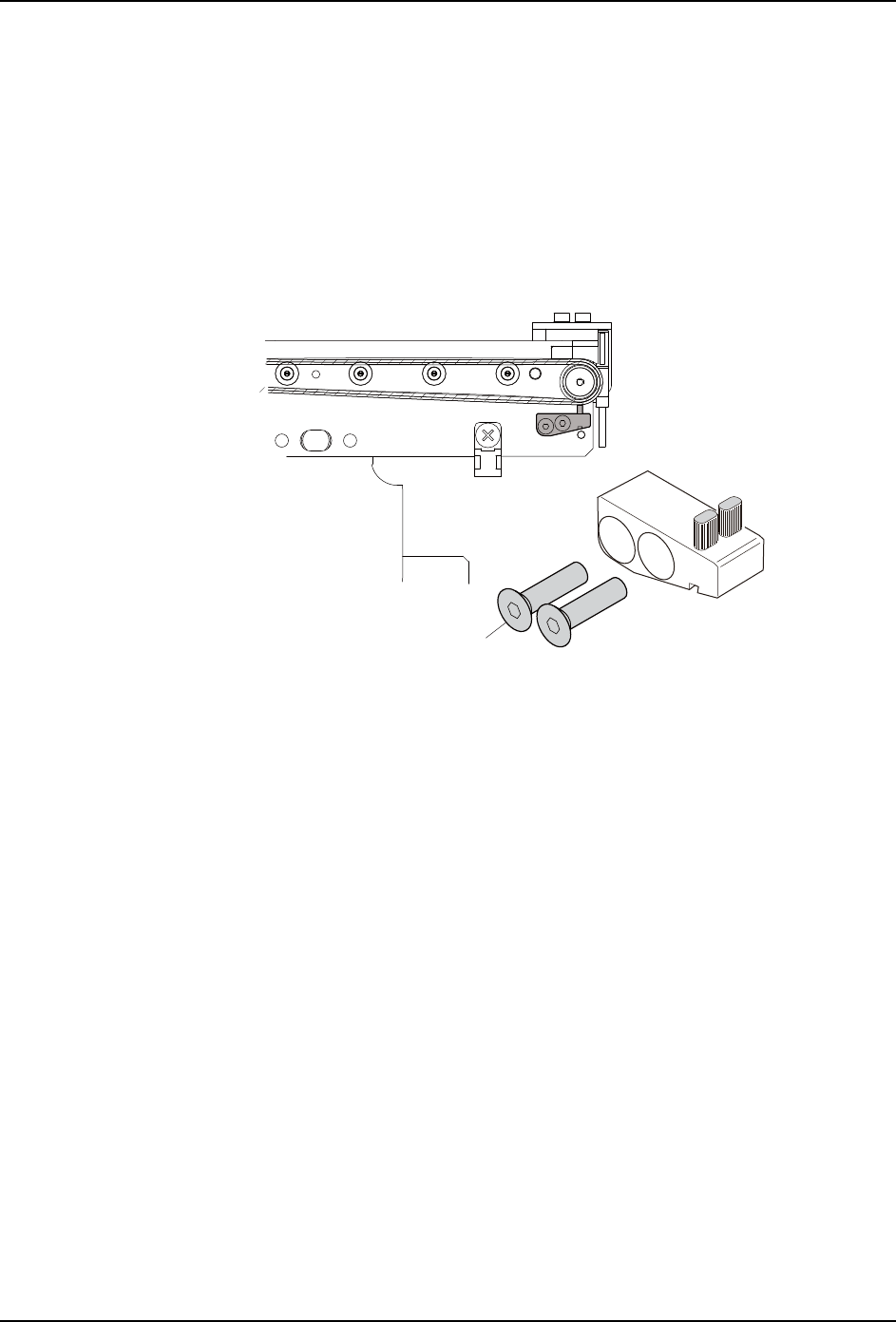

6.3 搬运轨道皮带清洁器
6.3.1 更换周期
局部毛刷不能抵达皮带时。
6.3.2 更换方法
1. 进行机器的关机操作，将总开关设置为 OFF。
2. 请更换皮带清洁器。安装新的清洁器时，将刷毛部分压入搬运轨道皮带约 1.0 mm 进行
固定。
3. 将总开关设置为 ON。
0.8 Nm 39MEC-0116
