5. 预防保养 MEC-SFAB-005S0
120 SmartFAB 机械手册
3. 剥下胶片背面的衬纸，以下图所示的位置作为基准将胶片贴到料盘托架背面。
注意 ) 粘贴胶片时防止气泡和异物进入。使用刮板等工具可有效防止气泡进入。
39MEC-0112-a
8.5mm
14.5mm
90mm90mm90mm
11mm
5mm5mm
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 121
5.10 不定期作业
5.10.1 sH01/sH02 用吸嘴的清扫

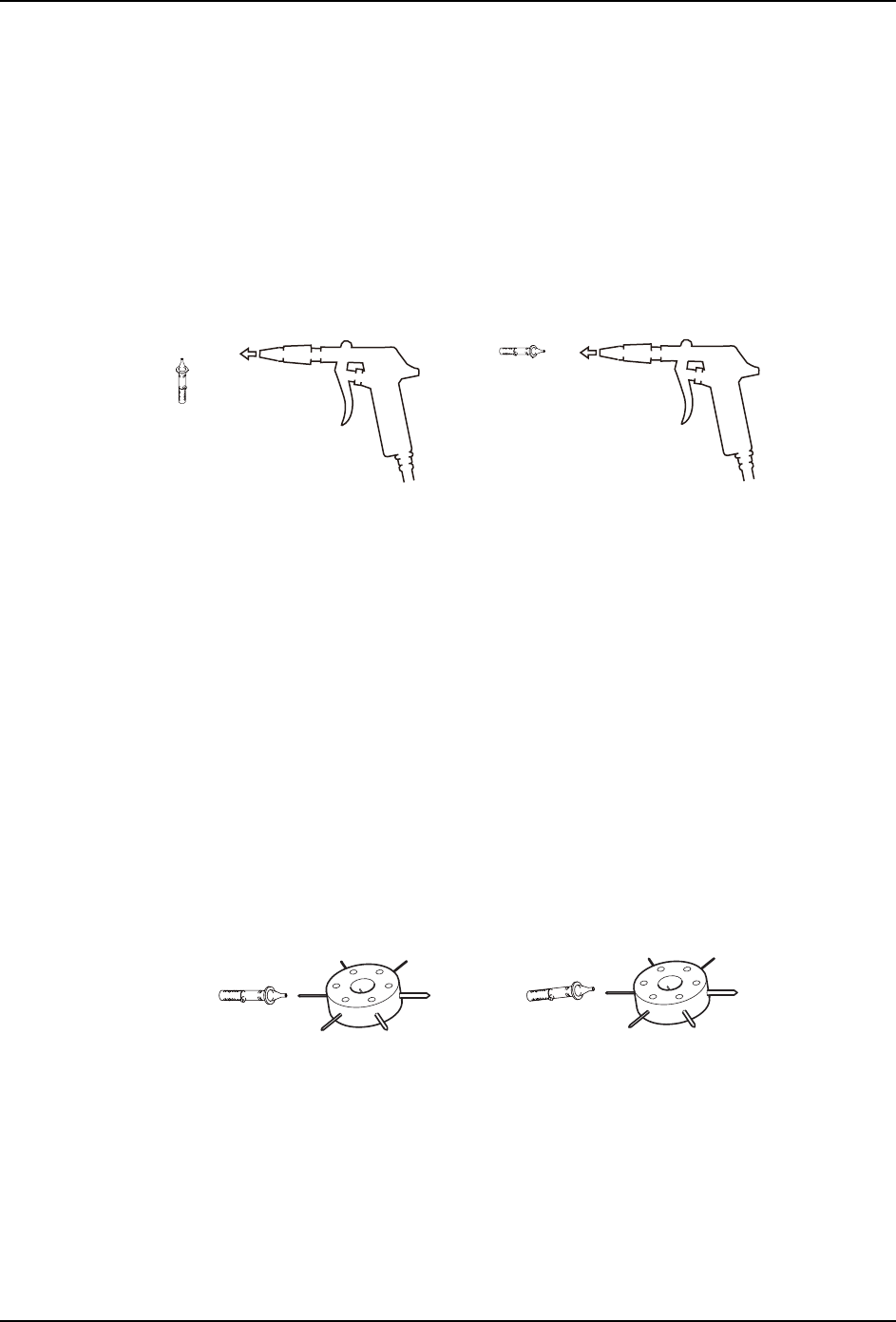

[ 吹净灰尘的方法 ]
用气枪向吸嘴的前端吹气。由于在近距离强力吹气，有将吸嘴本身吹飞导致丢失、损坏的
危险。因此最初请在 0.5m 外的距离处吹气，如果灰尘未能吹净，渐渐地加进吹气距离。按
照如图所示的方向从侧面吹气。如果从正面吹气，那么有可能损坏吸嘴内部的过滤器。
[ 解决污垢堵塞的方法 ]
使用治具 AGFPJ8100 解决吸嘴内的污垢堵塞。治具外侧带有 5 根特细的通条，小心使用以
免受伤。
1. 从 Tool 置放台上拆除吸嘴。
2. 选择适合被拆除吸嘴内直径的通条，再慢慢地向吸嘴内插入。（不要强行插入。）通条
与吸嘴要保持水平角度。否则可能导致通条折断、或者摩擦吸嘴内经使其受损而导致吸
嘴内直径改变。如果吸嘴内直径有异，有可能在影像处理时将显示出错误判断而无法再
使用。
备注 ) 为了高效率进行吸嘴的清洗，还准备了作为选购件的吸嘴清洁机。
○ ×
08MEC-0700
○ ×
08MEC-0701
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
122 SmartFAB 机械手册

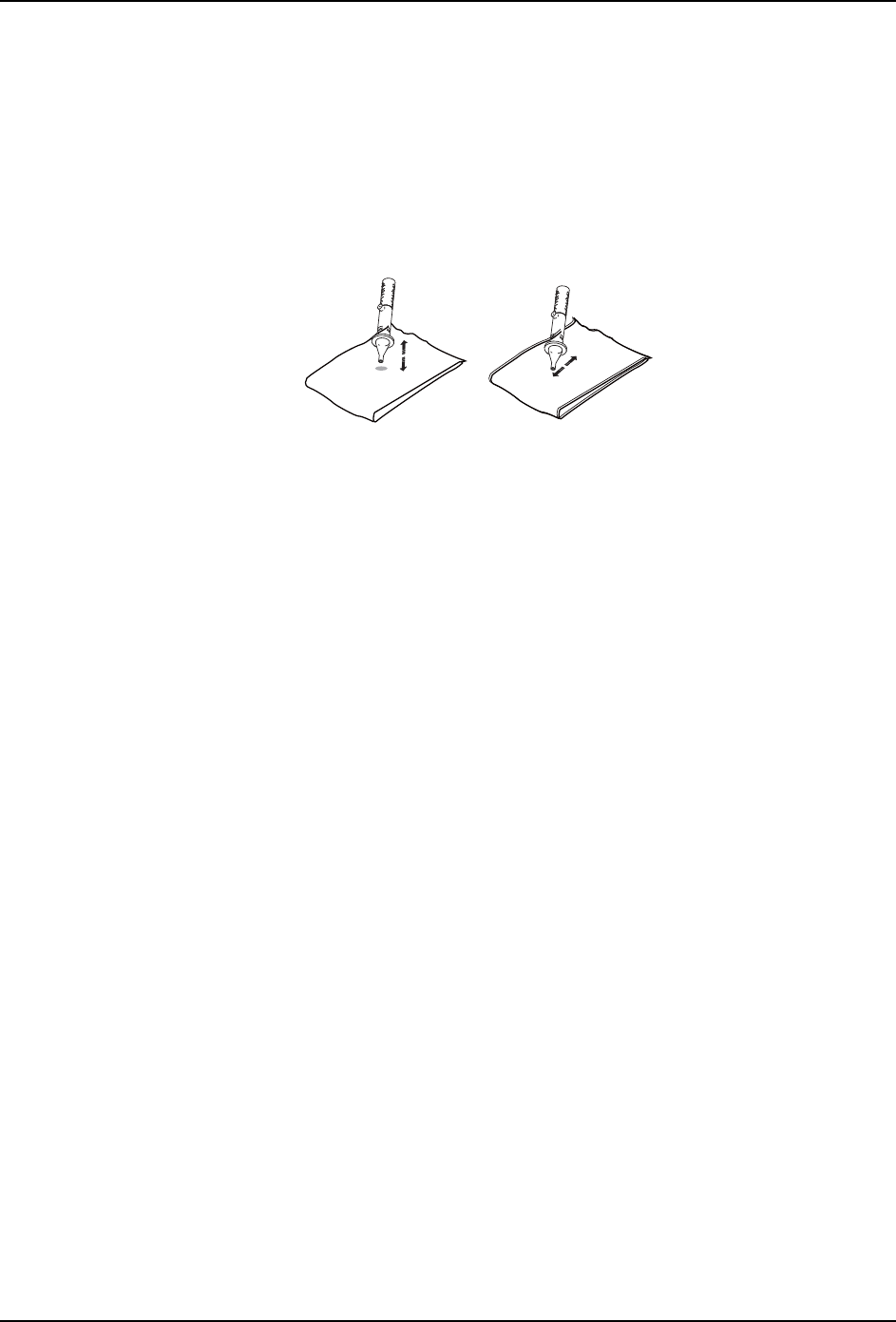

[ 吸嘴头的除油清扫时 ]
吸嘴头沾有油时，用除油剂清扫吸嘴头。
1. 在干净柔软的废布上喷涂少量的除油剂 （Threebond 2706C），轻轻拍打吸嘴头进行清
扫。如果直接拭擦清扫吸嘴头，有可能导致碰掉吸嘴头的菱角进而在吸取贴装元件时发
生错误。
○ ×
08MEC-0702
