MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 83
＜接液部的组装＞
备注 ) 按照分解步骤的相反顺序，进行组装。
请确认接液部件洗得很干净后，进行组装。

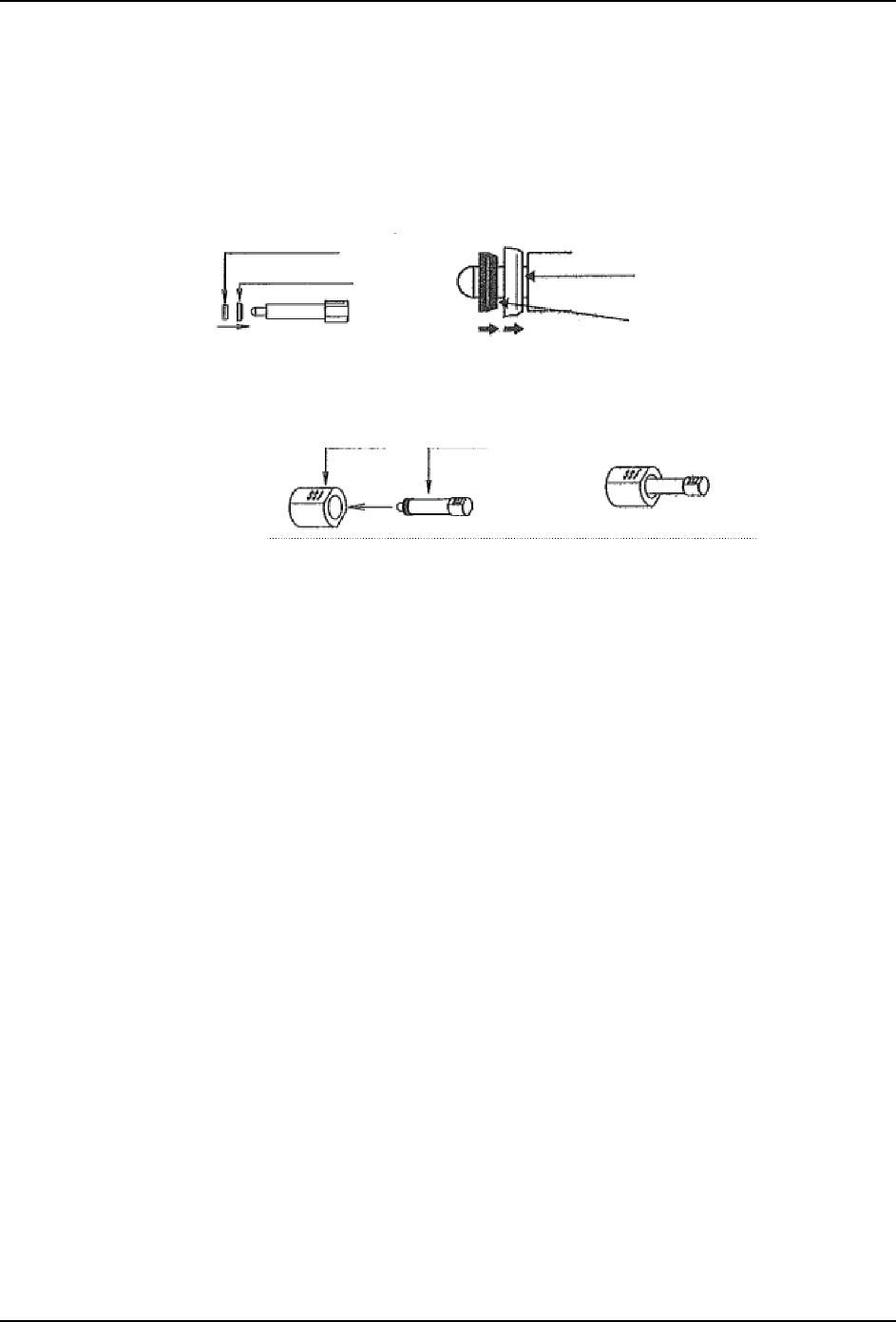

1. 将活塞杆密封件插入密封件插入治具的插杆上，此时，请注意安装方向。按照阳部件的
锥形插入阴侧的槽部进行安装。如果相反方向安装阳部，就成为出液不良或漏液的原
因。
2. 将安装了活塞杆密封件的密封件插入杆插入到插入导轨的一半。
3. 在接液部本体上安装插入导轨，将插入杆推入到底。
4. 一边按住插入导轨，一边拔出密封件插入治具。拆下拆入导轨，确认活塞杆密封件是否
被安装了。
5. 在接液部本体上依次安装联接器密封件、联接器块、联接器密封件和升降杆联接器。
备注 ) 请注意安装方向。另外，请不要忘记联接器密封件的装入。成为漏液的原因。
6. 在接液部本体的活塞杆密封件上面放置密封件压板。
7. 一边慢慢地穿过杆和销，一边将接液部本体安装到气缸套上。此时，请不要取出密封件
压板。
8. 安装阀座和吸嘴，套上吸嘴帽。
9. 插入温控块，使用两侧的配件进行固定，连接接插件。
⌏าᴚᆚᇕӊ˄䰇˅
⌏าᴚᆚᇕӊ˄䰈˅
⌏าᴚᆚᇕӊ˄䰈˅
⌏าᴚᆚᇕӊ˄䰇˅
ᦦܹᇐ䔼 ᦦܹᴚ
ᆚᇕӊᦦܹ⊏˄6˅
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
84 SmartFAB 机械手册
5.5.6 给升降杆和升降杆内 O 型圈加油
＜ sG04 工作头＞
1. 拆下工作头。
2. 按照以下的要领，在升降杆内 O 型圈上涂敷 MDV235-ZB 润滑油。
a. 将指定润滑油导入专用盒内，将涂敷用的杆子也放入其中。
b. 从盒内拔出涂敷用的杆子。
c. 使用干净的布，擦去杆顶端多余的润滑油。
润滑油 加油处
MDV235-ZB 润滑油 （黑田精工） (1) 升降杆内 O 型圈
Ⲧ
छ䰡ᴚݙ⍺⒥⊍⍖ᭋ⫼⊏
(AA79X0*)
01MEC-0447S
ᴚ
01MEC-0448S
ᴚ
᪺এ
ԭ⍺⒥⊍
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 85
d. 将杆插入升降杆内。插入至杆上的刻度槽为止。之后，轻轻转动，将润滑油涂敷到 O
型圈 (1) 处。
备注 ) 升降杆的顶端附着了润滑油时，请使用干净的布擦去。
e. 将杆返回到盒内，再次附着润滑油，给其他的升降杆内 O 型圈涂敷润滑油。
使用润滑油涂敷用治具时的注意事项
1. 杆的插入孔周围如果残留了润滑油，请用干布擦去。
2. 装入了润滑油的治具请避光并且在温度不会上升的场所保管。
39MEC-0085-S
2ශാ
㋎Ⲻ⏜┇⋯
ⓓ
ᬜᤣ
᪺এ
