6. 更换损耗品 MEC-SFAB-005S0 154 SmartFAB 机械手册 6.11 sMTU-LT2 的 TY 轴和 TZ 轴伺服放大器电池 6.11.1 电池的种类 *1：电池寿命根据使用环 境有可能下降。 6.11.2 更换周期 发生各轴伺服异 常 （WARNING) 时 6.11.3 更换方法 1. 捷通机器 电源，安装 sMTU-L T2。 2. 拆下正面下部的盖罩。 3. 打开盖罩内的各电池盒，更换成新 品。 4. …
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 153

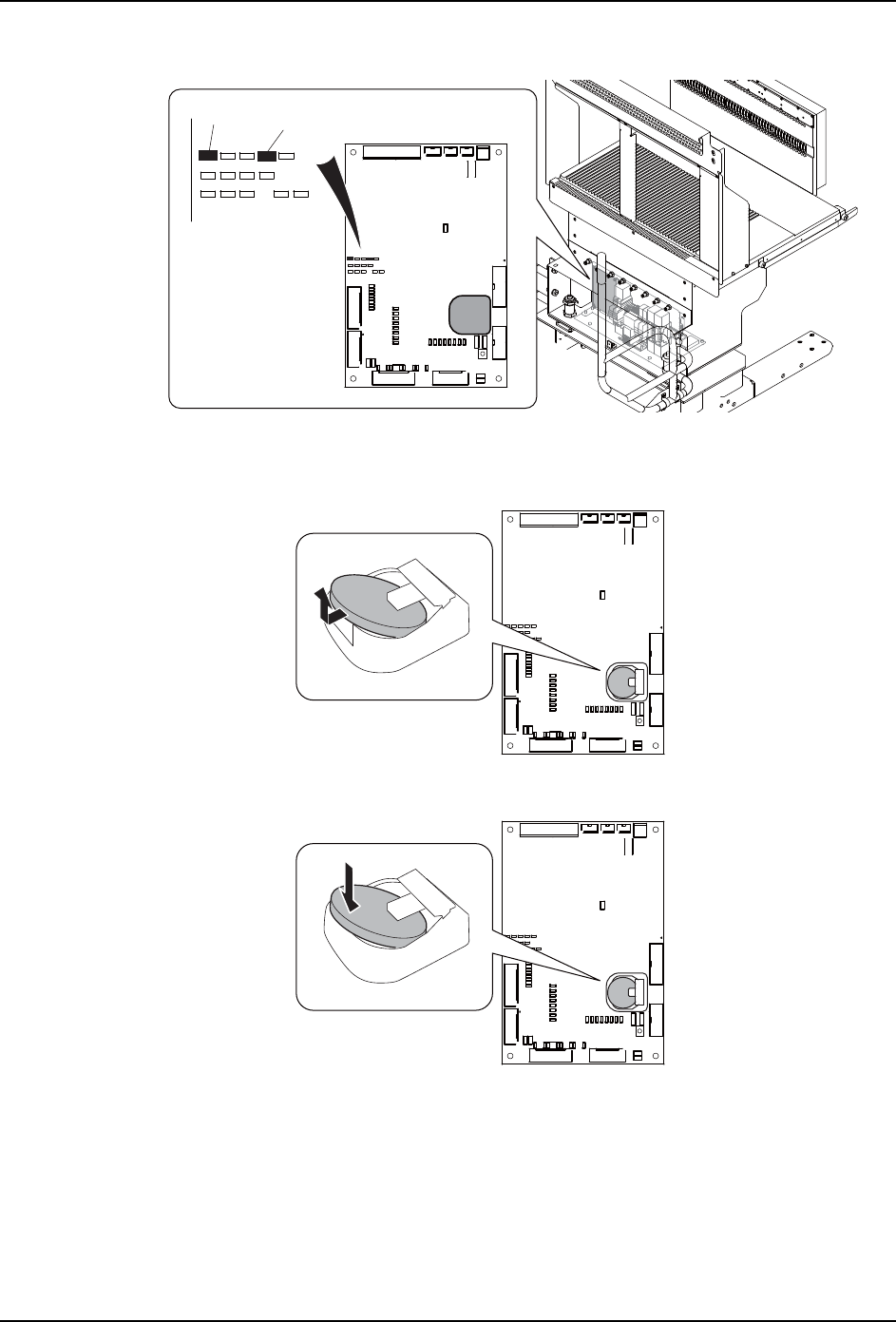

3. 确认电路板内的 「POW」指示灯 （緑色）是否亮灯，保并保持亮灯状态超过 5 分钟。
4. 关闭机器后，再关闭主电源。
5. 更换电路板的电池 （CR2032）。拉出电池，拆除电源支架。
6. 安装新电池 （CR2032）。先将电池的一侧插入，再按住另一侧推入。
7. 请接通机器的电源。
8. 安装电池后，请确认 「BAT」LED 已经熄灭。
9. 安装正面下部的盖板。
39MEC-0151
BAT
POW
39MEC-0152
39MEC-0152
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
6. 更换损耗品 MEC-SFAB-005S0
154 SmartFAB 机械手册
6.11 sMTU-LT2 的 TY 轴和 TZ 轴伺服放大器电池
6.11.1 电池的种类
*1：电池寿命根据使用环境有可能下降。
6.11.2 更换周期
发生各轴伺服异常 （WARNING) 时
6.11.3 更换方法
1. 捷通机器电源，安装 sMTU-LT2。
2. 拆下正面下部的盖罩。
3. 打开盖罩内的各电池盒，更换成新品。
4. 安装 sMTU-LT2 本体的盖罩。
类型 JZSP-BA01
寿命参考 1日8小时运转：约3年*1
注意
请不要使用指定以外的电池。
更换电池时，请不要关闭机器的电源。
在没有通电的状态下拆下电池，就需要重新设定马达的原点。
用完的电池，请按照当地的规定进行处置。
䟿㻌㆙㻌࿌
䟿㻌㆙㻌࿌
䟿㻌䠳䠝䠮䠪䠥䠪䠣
䟿㻌㆙㻌࿌
㧗㟁ᅽ䟿ឤ㟁ὀព䚹
䝯䞁䝔䝘䞁䝇䛿㟁※䜢ⴠ䛸
䛧䛶䛛䜙⾜䛳䛶䛟䛰䛥䛔
㻴㼕㼓㼔㻌㼢㼛㼘㼠㼍㼓㼑㻍㻌㻯㼛㼚㼠㼍㼏㼠㻌㼙㼍㼥
㼏㼍㼡㼟㼑㻌㼑㼘㼑㼏㼠㼞㼕㼏㻌㼟㼔㼛㼏㼗㻚㼀㼡㼞㼚㻌㼛㼒㼒
㼠㼔㼑㻌㼜㼛㼣㼑㼞㻌㼜㼞㼕㼛㼞㻌㼠㼛㻌㼟㼑㼞㼢㼕㼏㼕㼚㼓
39MEC-0125-Sa
⭫⊖
⭕ӝφᆿᐓ⭫ᵰ
ශਭφ-=63%$
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 6. 更换损耗品
SmartFAB 机械手册 155
6.12 sMTU-LT2 接口电路板保险丝
保险丝烧断后，电路板上的 LED 就会熄灯。在更换保险丝之前，请确认是否烧断。
6.12.1 更换方法
只要拆除前盖 (1)，就可以看到料盘推车的控制电路板。
1. 请先打开总电源开关，然后再将 sMTU-LT2 与机器组合到一起。
2. 请打开上下两扇料盘箱门 (2)(3)。
3. 请拆除前盖 （需拆除螺丝）。
注意） 前盖上连有紧急停止按钮以及其他按钮的电线。拆除前盖时请不要损伤电线。
4. 请先找出被烧断的保险丝，然后再关机，最后关闭总电源开关。
注意） 更换保险丝之前请务必先切断电源。新旧保险丝的规格必须相同。
