5. 预防保养 MEC-SFAB-005S0 96 SmartFAB 机械手册 5.8.3 清扫机械手相机盖罩玻璃 1. 使用清洁纸 （A4565T）或市售的眼镜 擦布，擦去机械手相机的盖罩玻璃 面的污垢。 盖罩玻璃 BkBQZFfJ BkBQZFfJ Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 95
3. 在接插件部拆下导线接插件 （2 个）。

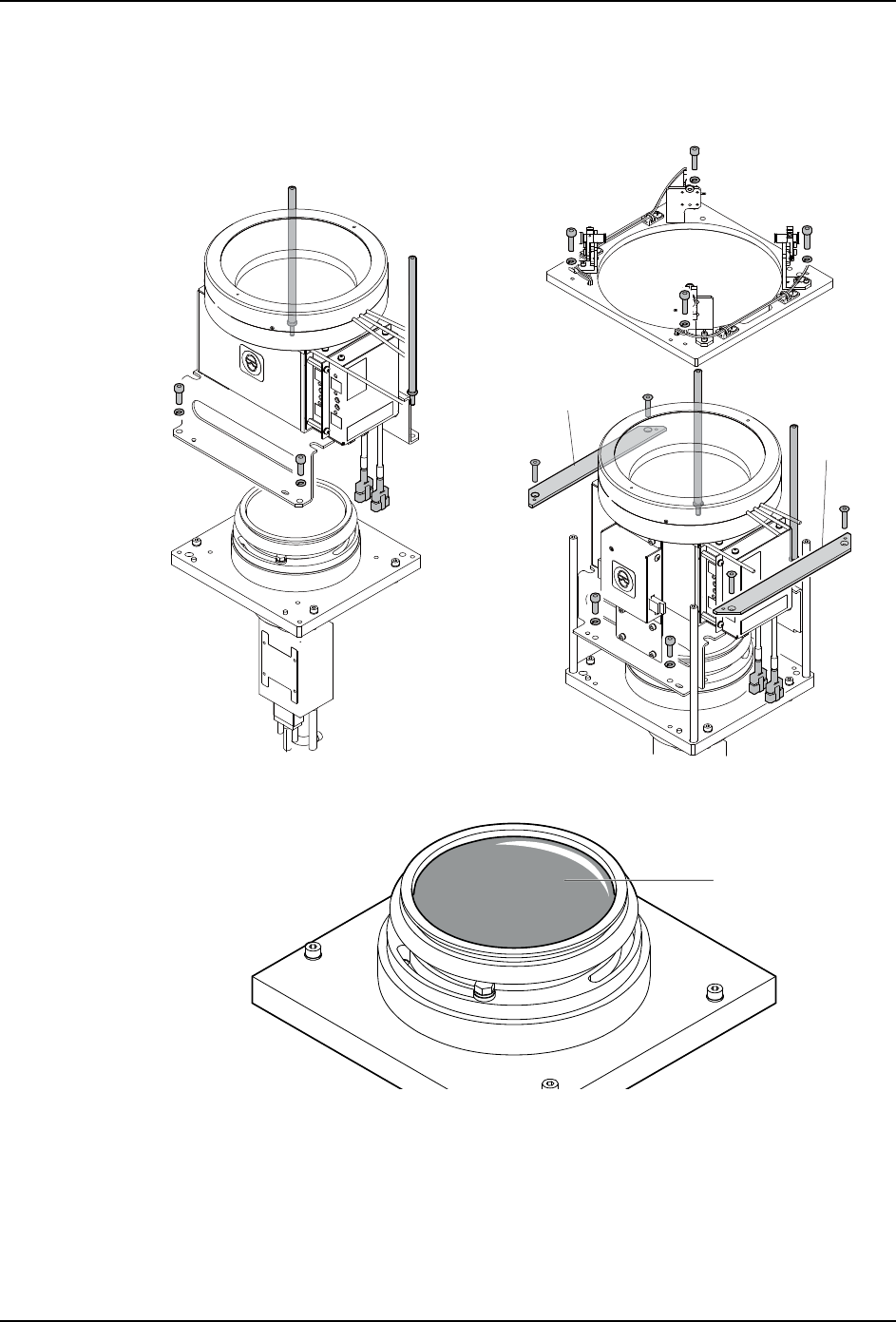

4. 拆除固定螺栓，慢慢地拆除照明单元。拆除测光基座相机时记住左右 2 固定撑板 （1）
位置，重新安装时，安装到原来的位置。
5. 使用清洁纸 （A4565T），擦去镜头上附着的灰尘和污垢。
注意 ) 擦去时，请不要用力过度，以免损伤镜头。
6. 按照拆下时的相反顺序，安装所拆下的部件。
注意 ) 安装光源单元时，请注意导线不要被双头螺栓夹住。有可能发生导线短路。
39MEC-00089
(1)
(1)
镜头
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
96 SmartFAB 机械手册

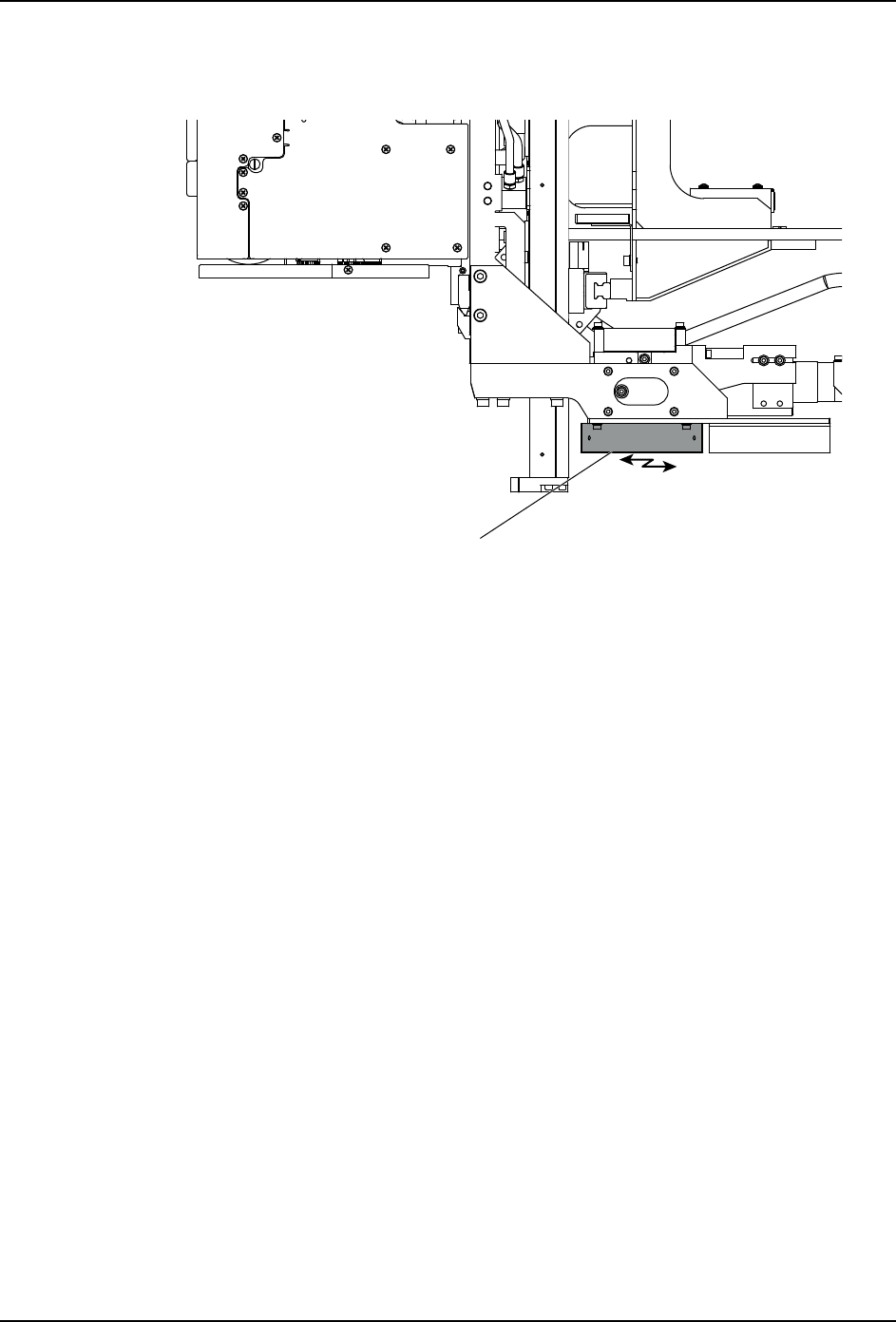

5.8.3 清扫机械手相机盖罩玻璃
1. 使用清洁纸 （A4565T）或市售的眼镜擦布，擦去机械手相机的盖罩玻璃面的污垢。
盖罩玻璃
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 97
5.8.4 给 Tool 更换器驱动部加油
1. 进行机器的关机操作，将主开关设置为 OFF。
2. 按下电磁阀的手动按钮 A 部，上升更换器。
3. 请使用布等罩住相邻的基座相机，以免附着到润滑油。
4. 使用干净的布，擦去轴和凸轮从动轴部的污垢。
5. 将 Daphne EponexNo.2 倒在毛刷上。
6. 使用毛刷，在轴和凸轮从动轴部均匀涂敷润滑油。
7. 使用干净的布，擦去溢出的多余润滑油。
8. 按下电磁阀的手动按钮 B 部，下降更换器。
5.8.5 更换线性马达冷却风扇过滤器
点检线性马达冷却风扇过滤器脏的程度，十分脏时汚时，请更换成新品。（更换方法参照
「6.8.5 更换线性马达冷却风扇过滤器」。）
润滑油 加油处 加油量
(cc)
Daphne Eponex No.2 （出光） 升降轴 1.8
Daphne Eponex No.2 （出光） 凸轮从动轴 1.8
警告
上升或下降更换器时，请注意不要夹到手指。
＊７ＦＦＴＣＭＰ０１
０００００２＊
A:
B:
Ϟछ
ϟ䰡
ࡴ⍺⒥⊍
ࡴ⍺⒥⊍
