5.5.6 给升降杆和升降杆内 O 型圈加油
＜ sG04 工作头＞
1. 拆下工作头。
2. 按照以下的要领，在升降杆内 O 型圈上涂敷 MDV235-ZB 润滑油。

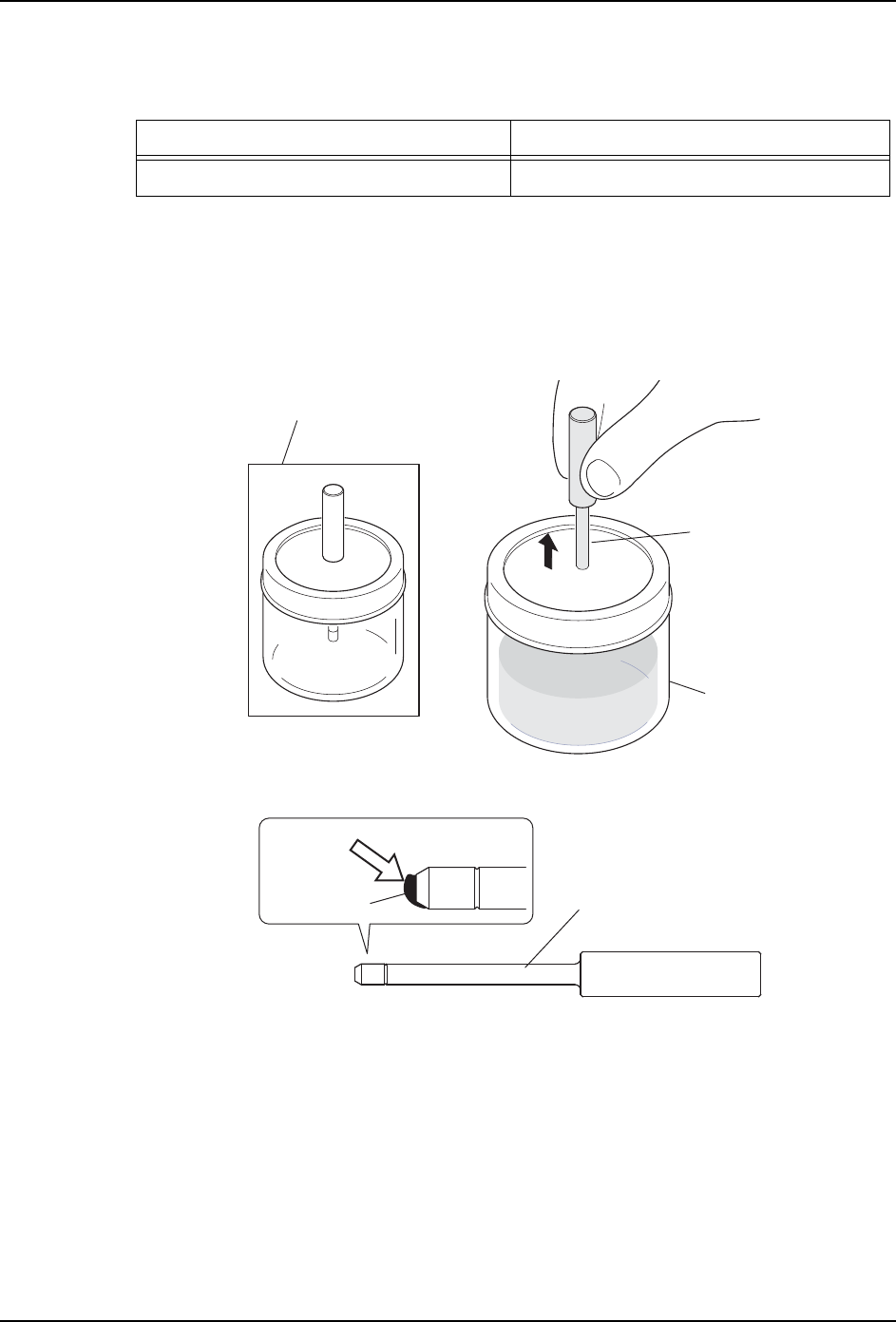

a. 将指定润滑油导入专用盒内，将涂敷用的杆子也放入其中。
b. 从盒内拔出涂敷用的杆子。
c. 使用干净的布，擦去杆顶端多余的润滑油。
润滑油 加油处
MDV235-ZB 润滑油 （黑田精工） (1) 升降杆内 O 型圈
Ⲧ
छ䰡ᴚݙ⍺⒥⊍⍖ᭋ⫼⊏
(AA79X0*)
01MEC-0447S
ᴚ
01MEC-0448S
ᴚ
᪺এ
ԭ⍺⒥⊍
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
MEC-SFAB-005S0 5. 预防保养
SmartFAB 机械手册 85
d. 将杆插入升降杆内。插入至杆上的刻度槽为止。之后，轻轻转动，将润滑油涂敷到 O
型圈 (1) 处。
备注 ) 升降杆的顶端附着了润滑油时，请使用干净的布擦去。
e. 将杆返回到盒内，再次附着润滑油，给其他的升降杆内 O 型圈涂敷润滑油。
使用润滑油涂敷用治具时的注意事项
1. 杆的插入孔周围如果残留了润滑油，请用干布擦去。
2. 装入了润滑油的治具请避光并且在温度不会上升的场所保管。
39MEC-0085-S
2ශാ
㋎Ⲻ⏜┇⋯
ⓓ
ᬜᤣ
᪺এ
BkBQZFfJ
BkBQZFfJ
Downloaded at 2015/10/08 22:10:295 by 3NEC4804 DL#1KYbDsPP
5. 预防保养 MEC-SFAB-005S0
86 SmartFAB 机械手册
5.5.7 给搬运轨道皮带加油
加油方法
1. 进行机器的关机操作，将主开关设置为 OFF。
2. 使用干净的布，擦去搬运皮带的污垢。
3. 将 BiralT&D 喷在干净的布上。
4. 在搬运皮带内侧用布均匀地涂敷润滑油。
5. 手动转动搬运皮带 1 圈，循环润滑油。
备注 ) 在搬运皮带内侧涂敷润滑油是防止磨损的对策。请注意不要涂敷过量。
6. 使用干净的布，擦去溢出的润滑油。
润滑油 加油处 加油量 (cc)
BiralT&D （Sugai Chemical Industry） 搬运皮带内侧 适量
