AV K 2 B 维修手册 5.5 下定位装 置 5．5 下定位装置 章节管理编 号：D76MCC-Y4 -000-BO 5．5．1 XY 工作台装置 (X 轴驱动部件) 装置编号： 1083514000 1 2 3 4 5 编号 名 称 型 号 1. X轴(+)安全 限位检测开关 D4C-3201 2. x轴（+）超 限位检测 P921SA 1 3. x轴原点 检测 P921S1 4. x轴(-)超限 位检测 P921SA1 5. x…
AVK2B
维修手册
5.4 印刷电路板定位装置
= 备忘录 =
5.4-2 D76MCC-Y3-400-AO
AVK2B
维修手册
5.5 下定位装置
5．5 下定位装置
章节管理编号：D76MCC-Y4-000-BO

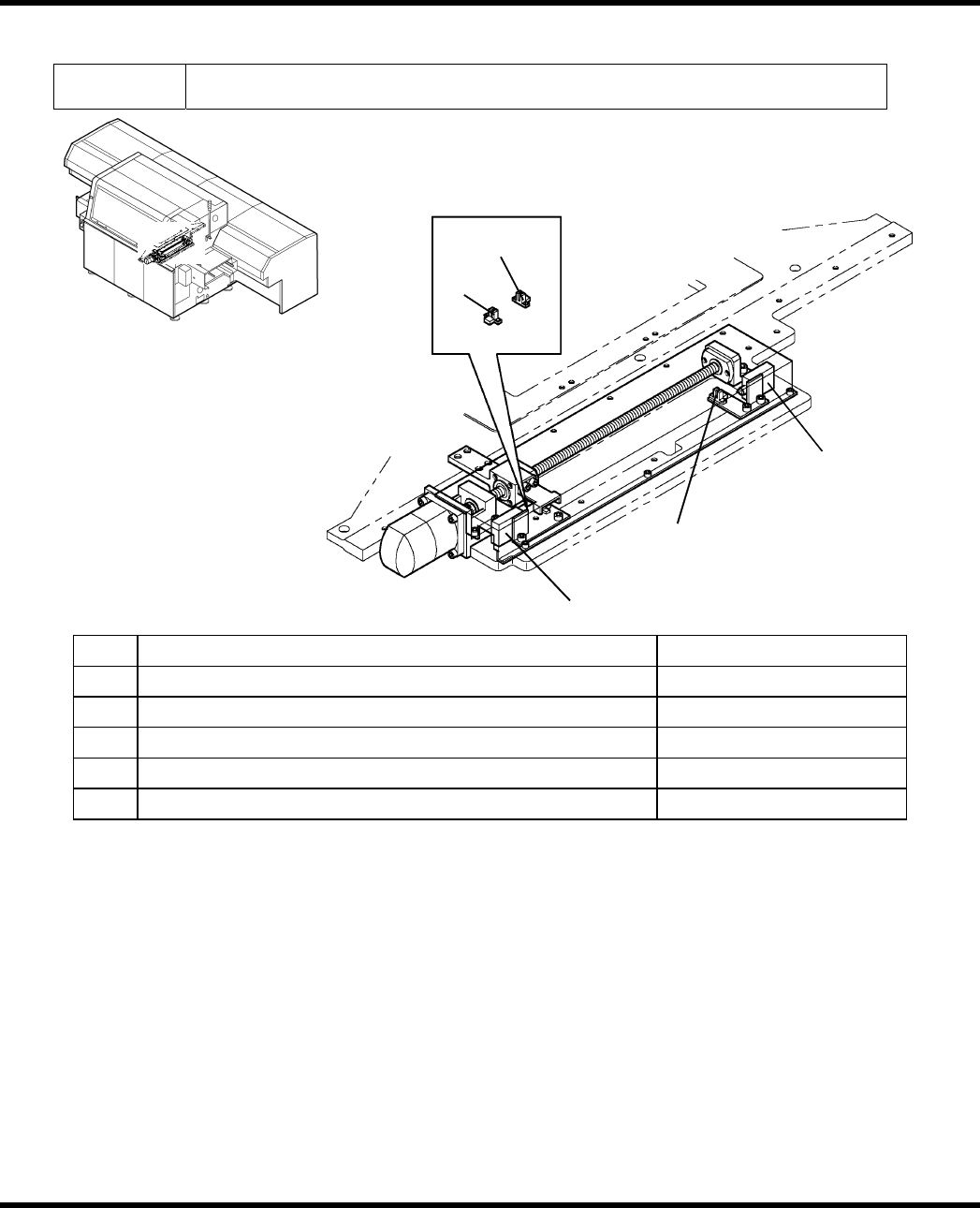

5．5．1 XY 工作台装置 (X 轴驱动部件)
装置编号：
1083514000
1
2
3
4
5
编号 名 称 型 号
1. X轴(+)安全限位检测开关 D4C-3201
2. x轴（+）超限位检测 P921SA1
3. x轴原点检测 P921S1
4. x轴(-)超限位检测 P921SA1
5. x轴(-)安全限位检测 D4C-3201
D76MCC-Y4-000-BO 5.5-1
AVK2B
维修手册
5.5 下定位装置
5．5．2 XY 工作台装置 (Y 轴驱动部件)
装置编号：
1083504000
1
2
3
4
5
编号 名 称 型 号
1. X轴(+)安全限位检测开关 D4C-3201
2. x轴（+）超限位检测 P921SA1
3. x轴原点检测 P921S1
4. x轴(-)超限位检测 P921SA1
5. x轴(-)安全限位检测 D4C-3201
5.5-2 D76MCC-Y4-000-BO
