7.33 编带切刀更换调节
7.33 编带切刀更换调节
章节管理编号：D76MCC-83-K10-A0

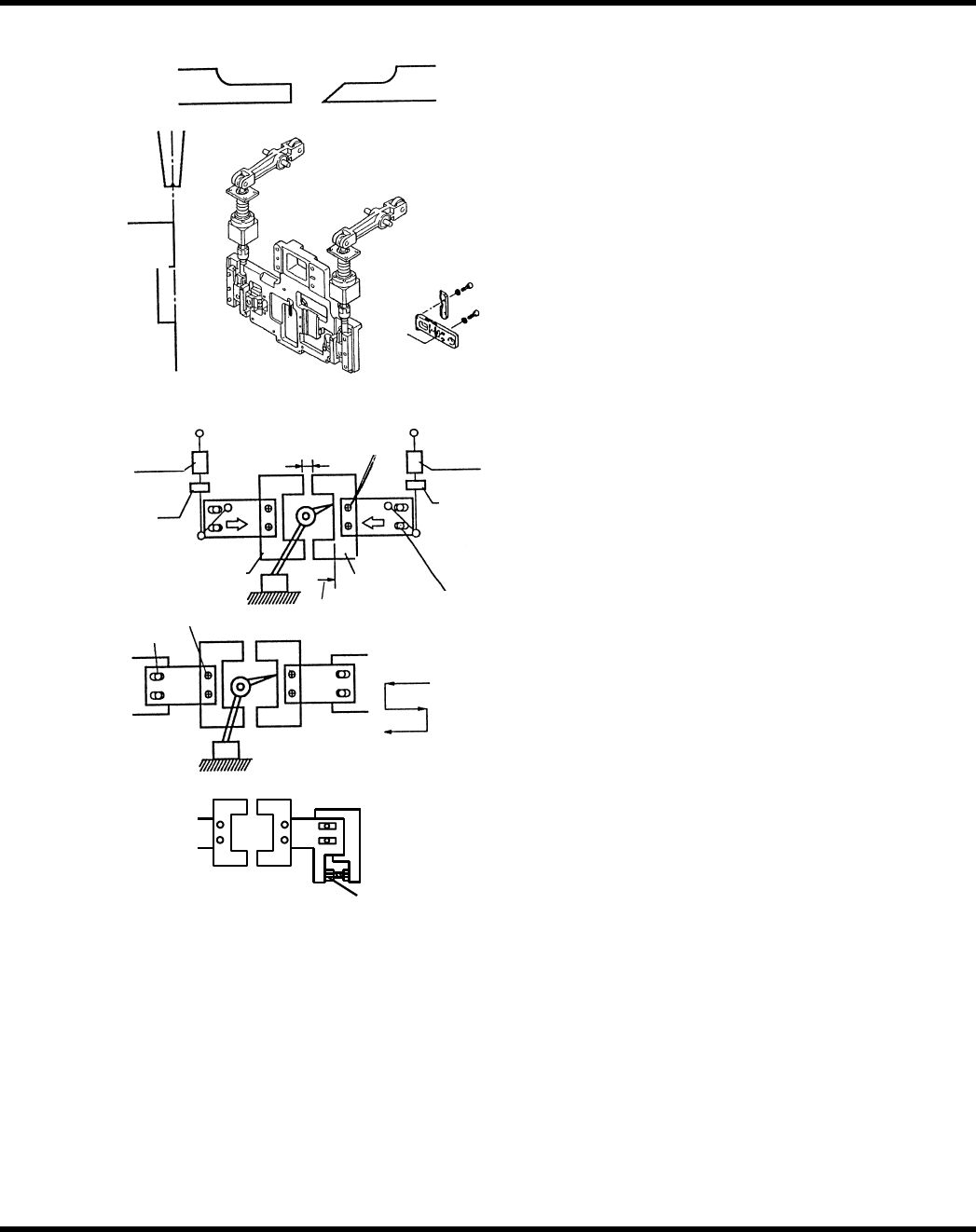

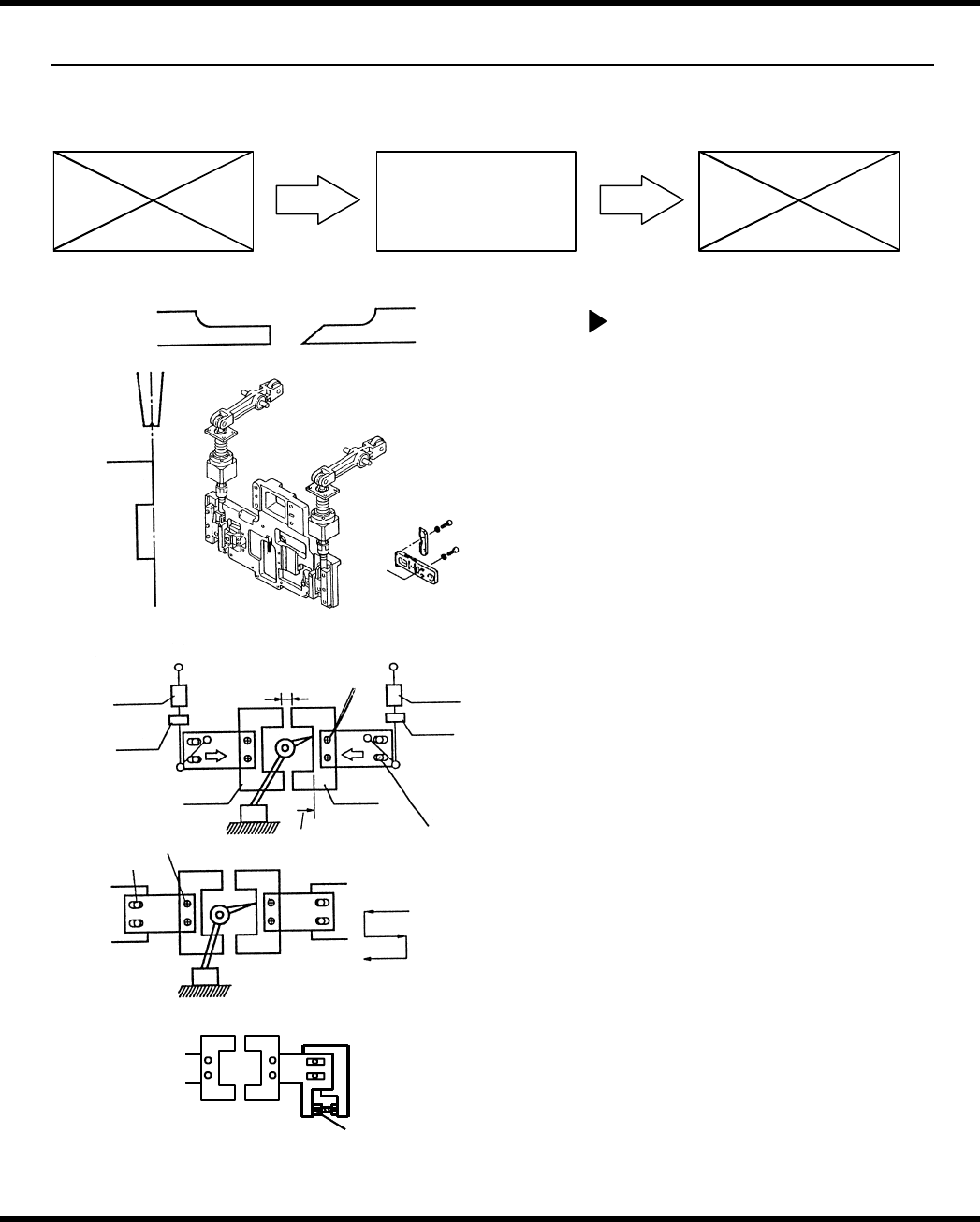

前侧
Z
轴侧
夹
头
切刀
刀片
切刀
滑动
插入量
0.1– 0.2mm
节气阀气缸
螺母 B
刀片
B
螺钉
(b)
刀
片
A
表面 A
螺母 A
螺钉
(
a
)
CT : 3145
CT : 2255
CT : 3145
螺栓
(b)
调节螺栓
节气阀气缸
= 准备 =
1.千分表
编带刀具更换调节
1.接通电源[ON[并返回原点
2.断开主操纵盘上的“伺服电机”开关
[OFF].
3.拧松编带刀具螺栓(a)（2件）。
4.拆下刀具。
5.拧松紧扣滑动块的螺栓（b)。
6.将滑动块移到两侧。
7.安置于刀片A。
8.将循环定时器的手动旋钮旋转至
314º。
9.移动刀具。。
10.当刀具到最前端位置时，在T轴夹头
关闭的情况下，将其调节至中央位
置，并移动滑动块。
11.拧紧螺栓（b）并固定滑动块。
12.旋转手动旋钮，使循环定时器在
285-330º之间反复移动，并再次检
查。
13.在循环定时器314º时，将刀片B调节
到刀片A位置，并使用螺栓（b)暂时
拧紧刀片B一侧的滑动块。
14.松开刀具装置。
15.将循环定时器的手动旋钮旋转至
314º。
16.将千分表归零
D76MCC-83-K10-BO 7.33-1
7. 32 编带切刀
更换调节
AVK2B
维修手册
7.33 编带切刀更换调节
Front side
Z axis side
Chuck
Cutter
blade
Cutter
Slider
Push-in amount
0.1 - 0.2mm
A
ir damper
cylinder
Nut B
Blade B
Bolt (b)
Blade A
Surface A
Nut A
Bolt (a)
CT : 3145
CT : 2255
CT : 3145
Bolt (b)
A
d
j
ustment bolt
Air damper
cylinder
17.将滑动块传送到左侧，观察刻度尺，
移动刀片B 0.1mm，并旋转调节螺栓。
18.使用 6mm 厚的纸张，如复印纸，来检
测编带刀具运行情况，并检查刀具上下
刃。
19.如不成功，再次将滑动块向左方向移
动 0.05-01mm。
= 注 =
参见试切割纸张，以决定进给
量。
= 注 =
当更换刀具时，确认断开电源
[OFF]。
= 注 =
务必检查气阀气缸的调压器工
作在 0.2-0.3 Mpa 的范围内。
7.33-2 D76MCC-83-K10-BO
前侧
Z轴侧
夹头
切刀
刀片
切刀
插入量
0.1-0.2mm
滑动
气缸
气缸
螺母 A
螺母 B
螺钉(b)
刀片A
刀片 B
表面 A 螺钉
(
a
)
螺钉(b)
调节螺栓
