AVK2B
维修手册
3.2 连接电源
3．2．4 安全检查
υ 检查直流电压
1．关闭电源检查 P783 电路板连接器进行正确连接。（确保所有连接器都已经连接）
2．重新开启电源，使用数字检测器检查 P783 稳定电源的电压。
= 规定 =
+5V 电源： +5.00 — + 5.25 V
+12V 电源： +12.00 — +12.60 V
-12V 电源： -12.00 — -12.60 V
+15V 电源： +15.00 — +15.75 V
-15V 电源： -15.00 — -15.75 V
= 提示 =

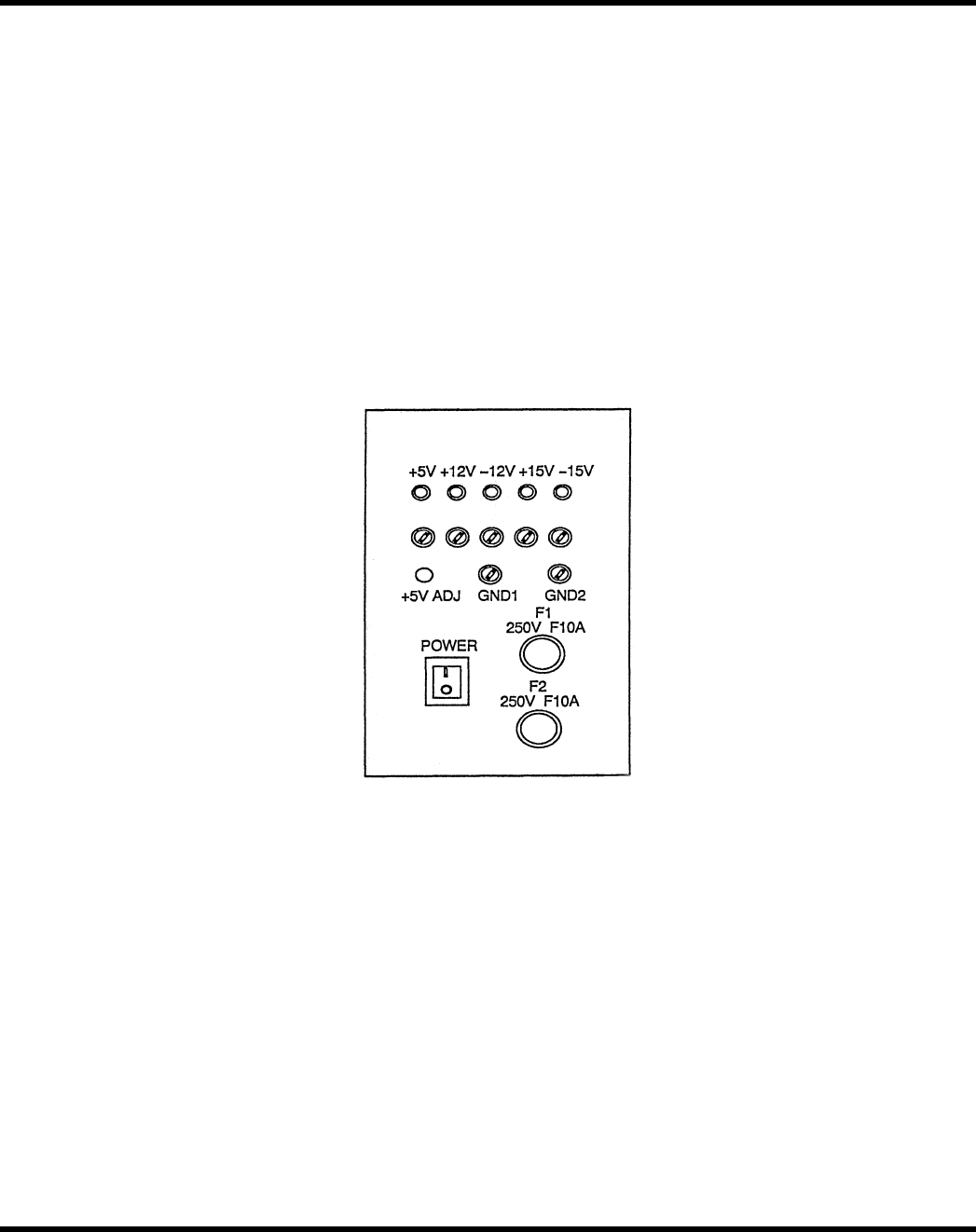

务必通过控制器前部的 TP 接线端子测量电压。
3.2-8 D76MCC-11-020-BO
AVK2B
维修手册
3.3 检查安全装置
3．3 检查安全装置
章节管理编号：D76MCC-11-030-A0
3．3．1 检查安全开关
确保下面的安全装置正常运行。
有关开关的位置，请参照 2.4.5 节。
紧急停机开关
安全连锁开关（前盖、上料器/ 下料器盖子）
超限位开关
检查
紧急停机开关:
合上“POWER ON”开关后，再按紧急停机开关，检查是否能关闭电源（“POWER ON”开关断开
状态）并确保紧急停机开关处于保持状态。
安全连锁开关：
在机器运行时按安全连锁开关会立刻停止机器的运行。（安全停机状态）
屏幕上显示“安全停机”信息。
当电源处于 OFF 位置时，关闭安全连锁开关，按“启动”键切断安全停机状态。这将使机器
立即回到该状态，然后安全连锁开关开启。
超限位开关：
检查关闭主操纵盘上的“伺服电机”并手动反方向移动 X、Y 或者 Z 轴是否能够使超限位开关
断开。使所移动的轴复位到原来的位置并按“POWER ON”键，则会启动机器。
D76MCC-11-030-AO 3.3-1
