AV K 2 B 维修手册 4.2 气动控制 1． 吹气 2． 滑动夹停 3． 排气滤清器 4． 吹气用电磁阀 5． 调压器（用于编带切刀） 6． 调压器（用于吹气装置） 7． JW 单元歧管 编带切刀释放器电磁阀 滑动夹停止电磁阀 8． 传送夹(1)电磁阀 传送夹(2)电磁阀 传送夹(3)电磁阀 传送夹(4)电磁阀 (26mm)夹电磁阀 (52mm)夹电磁阀 传送间距 9． 换向阀, 10． 手动阀 11． 编带切刀释放器气缸 12．…
AVK2B
维修手册
4.2 气动控制
4．2 气动控制
章节管理编号：D76MCC-14-030-AO
4．2．1 气动控制单元布置
图 4.2-1 气动控制布置
D76MCC-14-030-AO 4.2-1
AVK2B
维修手册
4.2 气动控制
1． 吹气
2． 滑动夹停
3． 排气滤清器
4． 吹气用电磁阀
5． 调压器（用于编带切刀）
6． 调压器（用于吹气装置）
7． JW 单元歧管
编带切刀释放器电磁阀
滑动夹停止电磁阀
8． 传送夹(1)电磁阀
传送夹(2)电磁阀
传送夹(3)电磁阀
传送夹(4)电磁阀
(26mm)夹电磁阀
(52mm)夹电磁阀
传送间距
9． 换向阀,
10． 手动阀
11． 编带切刀释放器气缸
12． 定位器气缸
13． 下料器轨道气缸
14． 真空泵
15． 凝气装置
16． 上料器轨道气缸
17． 印刷线路板止挡气缸
18． J．W．单元气缸
19． 安全阀
20． 器电磁阀
选购电磁阀
21． 下料器轨道电磁阀
22． JW 装置电磁阀
编带切刀电磁阀
滑动夹止挡电磁阀
4.2-2 D76MCC-14-030-AO
AVK2B
维修手册
4.2 气动控制

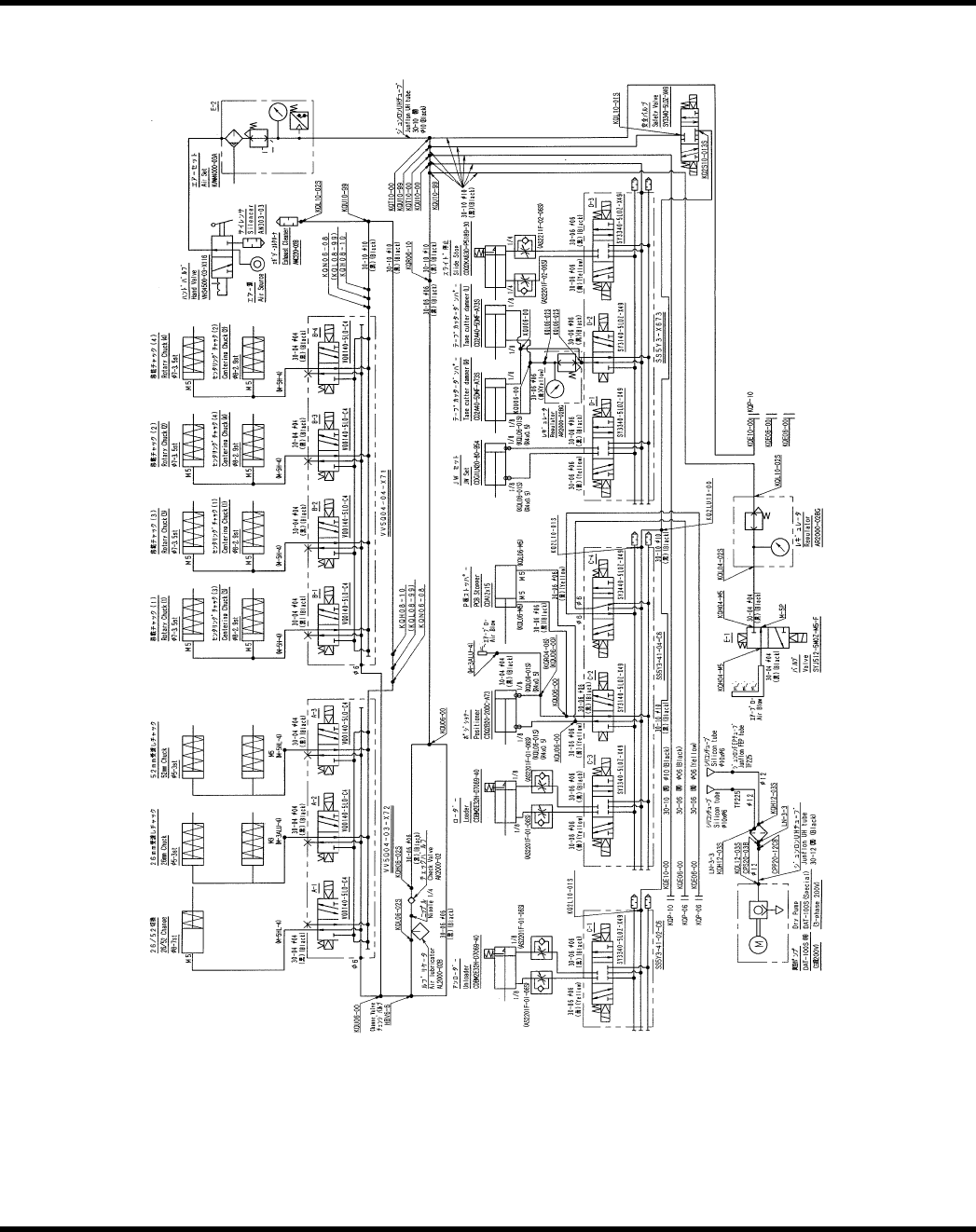

4．2．2 气动回路图
Chunk 夹； Rotary chuck 旋转夹； Centering chuck 对中夹；Hand valve 手动阀；Air set 空气装置；Exhaust cleaner 排出清
洁器；LH tube LH 管道；Tape cutter damper 编带切刀缓冲器；JW set ：JW 装置；PCB stopper 印刷电路板制动装置；Loader: 上
料器；Unloader 下料器；Positioner 定位器；Black 黒；Yellow 黄；Silicon tube 硅晶体管；FEP tube FEP 管；Dry pump 干泵；
Valve 阀门； Regulator 调压器；Safety valve:安全阀
D76MCC-14-030-AO 4.2-3
